Äärikusega trunnionile kinnitatud kuulventiilid kirjeldus
Äärikuse trunnioniklapp on klapp, milles ava- ja sulgemisosa (pall) juhitakse klapi varre abil ja pöörleb ümber klapi varre telje. Seda ventiili kasutatakse tavaliselt vedeliku voolu juhtimiseks torustikus ja seda saab avada või sulgeda 90 kraadi pöörlemisega.
Main struktuur
VALVE korpus ja pall: klapi korpus on enamasti valatud terasest (WCB), roostevabast terasest (304/316L) või sepistatud terasest ning kuuli pind on kõvaks sulami pinnaks, et suurendada kulumiskindlust.
Kuul fikseeritakse ülemise ja alumise laagritega, et keskmise rõhk ei suruta palli liikumiseks ja vähendamiseks töömomenti.
Jäästa komponendid:
DAAL -klapi istmekujundus: palli mõlemal küljel asuvad kaks sõltumatut klapi istet, toetades kahesuunalist tihendust ja keskmist isoleerimist.
tulekindel struktuur: tulekindla tihendusrõngas moodustab kuuliga metallist tihendi, mis vastab API 607 standardile.
Äärikuse paigaldatud kuulventiilide spetsifikatsioon
|
Rakendus
|
Üld-
|
|
Võimsus
|
Käsiraamat
|
|
Struktuur
|
Kuuli
|
|
Kohandatud tugi
|
OEM
|
|
Sadamasuurus
|
standard
|
|
Mudelnumber
|
Q41f -150 lb
|
|
Meediumi temperatuur
|
Normaalne temperatuur
|
|
Meedium
|
Gaas
|
|
Standard
|
Riiklik standard
|
|
Haigus
|
Normaalne
|
|
Ühendusvorm
|
Äärikutüüp
|
|
Meedium
|
Vesi, gaas, õli jne
|
|
Garantii
|
1 aasta
|
|
Klapi kerematerjal
|
CF8
|
|
Sõidurežiim
|
Käsiraamat
|
|
Eelnõudetase
|
PN16 PN25 PN40 PN64
|
|
Klapi istme materjal
|
Ptfe
|
|
Temperatuur
|
-196 kraad -600 kraad
|

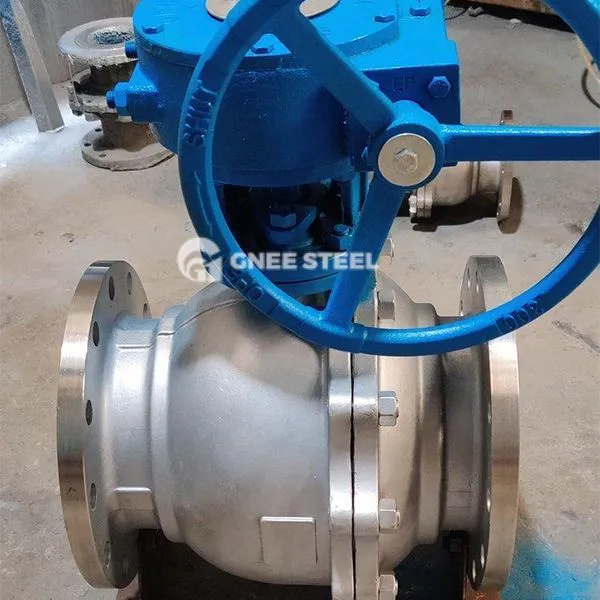

Äärikuse kinnitatud kuulventiilid
Rakendused
Pikamaatorustikud: suure läbimõõduga (DN 600+) õli ja gaas, veetorustikud, mis sobivad kõrgsurvekeskkondade jaoks, mis ületavad klassi 600.
Naftakeemia: kõrgsurvereaktorid, kõrgtemperatuurilised aurutorustikud ja söövitavad söötmekontrolli.
Tööstusseadmed: katlasüsteemid, osakesi sisaldav läga transportimine ja tulekaitse torujuhtmed.
Valiku- ja hooldussoovitused
Valikupunktid
Eelistatud on kõrgsurve stsenaariumid: Eelistatud on sepistatud terasklapi korp + kõvatihend (näiteks stelliidi sulam).
Söövitavad söötmed: 316L roostevabast terasest klapi korpus + fluororubberi tihend.
Tulekaitsenõuded: tulekaitse tihendi rõngakujundus peab vastama API 607 standarditele.
Hooldussoovitused
Regulaarne määrimine: süstige klapi varre ja laager iga 6 kuu tagant, et vältida segamist.
Tihendi tuvastamine: kontrollige klapi istme kulumist igal aastal kõrgsurve tingimustes ja asendage vedru või tihendi rõngas õigel ajal.
