Kaheosaline ääriku kuulventiili kirjeldus
Kaheosaline ääriku kuulventiil on klapp, mis koosneb põhiklapi korpusest ja äärikutega ühendatud lisaklapi korpusest. Pall pöörleb klapi korpuse keskjoone ümber, et saavutada keskmine ava- ja sulgemiskontroll. See sobib tööstuslike torujuhtmesüsteemide jaoks vedelike, gaaside ja auru voolu juhtimiseks. Sellel on kompaktne struktuur, tugev tihendamine, mugav paigaldamine ja hoolduse paindlikkus ning seda kasutatakse laialdaselt keskmise ja madala rõhu tingimustes.
Omadused
Riigi jõudlus: pall ja klapi iste on sobitatud suure täpsusega, et saavutada zero Leake (ANSI standardne tihendamise tase). Convenient Toiming Korrosioonikindlus LOW voolutakistus: täis läbimõõduga struktuur vähendab vedeliku rõhu kadu ja vähendab süsteemi energiatarbimist.
Kaheosaline ääriku kuulventiili spetsifikatsioon
Rakendatav temperatuur:-20ºC ~ 150 ºC
Peamised materjalid:WCB/CF8/CF8M/CF3/CF3M
Rakendatav meedium:Vesi / nafta / gaasi / kaustsuse keskkond
Rõhuhinnang:Pn 16- pn125, 150LB -6000 lb
Suuruse vahemik:1/2 "~ 12" (dn 15- dn300)
Peamine materjal:
| Ese | Osa | Materiaalne | ||
| 1 | Keha | CF8M/CF3M | CF8/CF3 | WCB |
| 2 | Kuuli iste | Ptfe/rptfe/ppl | ||
| 3 | Kuuli | 316 | 304 | 201 |
| 4 | Kehatihend | Ptfe | ||
| 5 | Kork | CF8M/CF3M | CF8/CF3 | WCB |
| 6 | Vars | 316 | 304 | 201 |
| 7 | Tõukepesumasin | Ptfe | ||
| 8 | Varspakend | Ptfe | ||
| 9 | Näärme pähkel | 304 | ||
| 10 | Käepide | 201/WCB | ||
| 11 | Kevadine seib | 304 | ||
| 12 | Pähkel | 304 | ||
| 13 | Käepideme kate | Plast | ||

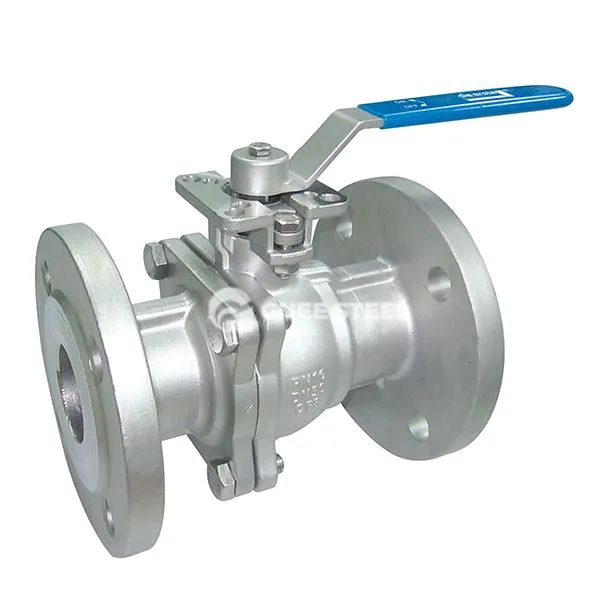

Kaheosaline ääriku kuulventiil
Rakendused
Tööstuslikud torustikusüsteemid: meediakontroll sellistes tööstusharudes nagu naftakeemia, veepuhastus ja toiduainete töötlemine.
Kõrgsurve stsenaariumid: standardiseeritud ühendus ääriku otste kaudu (toetades ANSI, DIN, GB ja muid standardeid), et täita kõrgsurve torujuhtme nõudeid.
Automaatika juhtimine: pneumaatilised ajamid reageerivad kiiresti ja sobivad töötingimuste jaoks, mis nõuavad sagedast avamist ja sulgemist või puldi.
