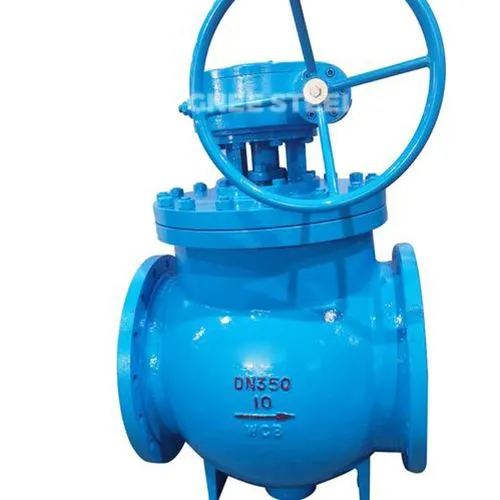

Ekstsentriline poolkuulkraan

Ekstsentriline poolkuulkraan on suhteliselt uut tüüpi kuulventiil. Selle ainulaadsed konstruktsioonilised eelised hõlmavad hõõrdumiseta avamist ja sulgemist, väikest tihendi kulumist ning väikest avamis- ja sulgemismomenti. See võimaldab väiksemaid täiturmehhanisme. Varustatud mitme-pöördega elektrilise ajamiga, võimaldab see nii keskmist reguleerimist kui ka tihedat sulgemist. Seda kasutatakse laialdaselt rakendustes, mis nõuavad ranget sulgemist, näiteks nafta-, keemia- ja linnade veevarustus- ja kanalisatsioonitööstuses.

Tööpõhimõte:‌

Ventiil töötab voolutee avamiseks või sulgemiseks klapivarre pööramisega. Kuulkraanid on kerged, kompaktsed ja neid saab valmistada väga suure läbimõõduga. Neil on usaldusväärne tihendus, lihtne struktuur ja lihtne hooldus. Tihenduspind ja kuul jäävad suletuna pidevas kontaktis, muutes need vastupidavaks kandja erosioonile. Seetõttu kasutatakse neid laialdaselt erinevates tööstusharudes.

Omadused:

Ülemine-laadimisstruktuur- Võimaldab torujuhtmetesse paigaldatud ventiilide otsest veebipõhist kontrolli ja hooldust, vähendades tõhusalt tehaste seiskamisi ja kulusid.

Ühe istmega-disain- Kõrvaldab ohutusriskid, mis on põhjustatud ebanormaalsest rõhu suurenemisest klapikambris.

Madala{0}}pöördemomendiga disain- Spetsiaalne varrestruktuur võimaldab lihtsat kasutamist väikese käsirattaga.

Hõõrdevaba töö- Lahendab täielikult traditsiooniliste ventiilide tihenduspinna kulumise probleemi.

Kiiltihendusmehhanism- Varrest tulenev mehaaniline jõud kiilub kuuli vastu istet, tagades ühtlase tihendusvõime, mida torujuhtme rõhuerinevus ei mõjuta.

Isepuhastuvad{0}}tihenduspinnad- Kui pall kaldub istmelt eemale, voolab vedelik 360 kraadi ühtlaselt üle tihenduspindade, eemaldades kogunenud sadestused ja hoides ära lokaalse erosiooni.

Disaini spetsifikatsioon

Disainistandardid: ASME B16.34, API 608, GB/T 12237

Konstruktsiooni pikkus: ASME B16.10, GB/T 12221

Ühendusstandard: ASME B16.5, GB/T 9113, JB/T 79, ASME B16.25, GB/T 12234

Survetest: API 598, GB/T 26480, GB/T 13927

Rõhu ja temperatuuri reiting: API 6D, GB/T 26480

Jõudlusparameetrid

Korpuse materjal: Süsinikteras, roostevaba teras, legeerteras

Nimiläbimõõt: NPS 1 1/2″ – NPS 40″ / DN40 – DN1000

Survevahemik: CL150 – CL300 / PN10 – PN40

Töötemperatuur: –46 kraadi ~ +260 kraadi

Kasutusala: nafta-, keemia-, metallurgia, kergetööstus, elektrijaamad, linnade veevarustus, krüogeensed tingimused ning pikamaa{0}}nafta- ja gaasijuhtmed



Ekstsentriline poolkuulkraan laos
