Sepistatud terasest trunnioonpalliklapi kirjeldus
Sepistatud terasest trunnioonkuuli klapp on kuulventiil, mis on valmistatud sepistatud terasest materjalist . Selle kujundusfunktsioon on see, et pall fikseeritakse klapi korpuses läbi trunnioni ja see võib ventiili avamiseks ja sulgemiseks pöörleda ümber, et . seda tüüpi ventiil on järgmised iseloomulikud omadused:
Materjal: sepistatud teras, kõrge tugevusega, kõrge temperatuuri takistus, korrosioonikindlus ja muud suurepärased omadused .
Rakendusväli: kasutatakse peamiselt tööstuslikes valdkondades nagu nafta, maagaas, keemiatööstus ja elektrienergia ning toimib hästi kõrgrõhu ja kõrge temperatuuriga keskkonnas .
Struktuurilised omadused: Trunnionkonstruktsioon kinnitab palli, vähendab hõõrdumist ja kulumist töö ajal ning laiendab klapi . kasutusaega
Tihendus jõudlus: tavaliselt kasutatakse metallist kõvasid tihendit või pehmeid tihendusmaterjale, mis võivad säilitada head tihendus jõudlust ekstreemsetes töötingimustes .
Töömoment: konstruktsiooni kujundus on mõistlik, töömoment on madal ja seda on lihtne kasutada käsitsi või elektrilisi või pneumaatilisi ajameid .
Sepistatud terasest trunnioonpalliklapi spetsifikatsioon
|
Disain ja tootmine
|
API6D ASME B16.34 GB/T12237
|
|
Näost näkku mõõde
|
ASME B16.10 GB/T12221
|
|
Ühendus lõpeb
|
ASME B16.5 ASME B16.47 GB/T9113 JB/T79 HG20592
|
|
Kontroll- ja testimine
|
GB/T9092 API598
|
|
Surveklass
|
150LB 300LB 600LB 900LB 1500LB 2500LB
|
|
Peamaterjal
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Suurus (sisse)
|
2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 30" 32" 36" 40"
|
|
Teenistus
|
Vesi / õli kaubad / aur / gaas / hape jne .
|

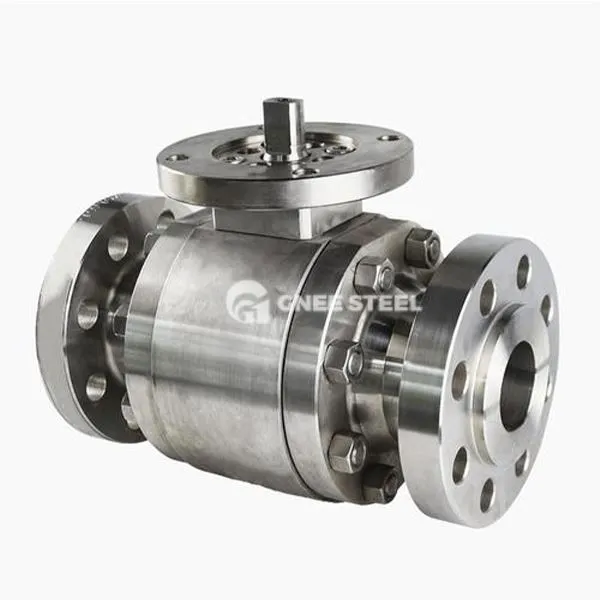

Sepistatud terasest trunnioonkuuli klapp
Eelised
ULTRA kõrge rõhutaluvus: Sepistatud klapi korpusel on tihe struktuur ja klassi 2500 rõhutakistus on 40% kõrgem kui valatud terase oma;
Äärmuslik kohanemisvõime: tihend on stabiilne -196 kraadi sügava jahutamiseni 550 kraadi kõrgete temperatuuride tingimustele;
Long life design: The hard sealing ball is resistant to particle erosion, and the opening and closing life is >100, 000 korda;
Mugav hooldus
Rakendused
Ülimalt kõrge rõhuenergia
Tuumaenergia ja keemiatööstus: tuumasaare jahutusvedeliku kontroll (550 kraadi kõrge temperatuur), tugev happe keskmine transport (F316L korrosioonikindlus);
Spetsiaalne tööstus: vedelik vesiniku ladustamine ja transport ({0}} kraadi sügav jahutus), lennundushüdrauliline testpink .
