Kõrgsurve sepistatud kuulventiil

Kõrgsurvega sepistatud kuulventiil on sepistamisprotsessi teel toodetud kuulventiili tüüp, kõrge temperatuuri ja kõrgsurve sepistamise vormingu kaudu, et suurendada materjali tihedust ja tugevust, sobib see kõrgsurvega torustikusüsteemide, näiteks õli, maagaasi, voolu reguleerimise ja söötme isolatsiooni avamiseks ja sulgemiseks.

Struktuuri kompositsioon

• Klapi keha ja kapott:

Sepistatud terasmaterjal (näiteks ASTM A105, F316), kolme kehaga jagatud struktuuri kujundus, hõlpsasti lahti laskmine ja hooldamine.
Tulekindel konstruktsiooni disain, äärmine kõrge temperatuur võib endiselt säilitada tihendus jõudlust.

• Pall ja iste:

Kuuli pind on peegel poleeritud, täispuhumine (voolutakistus sirge toru lähedal), mis on valmistatud roostevabast terasest või kõva sulami kattest.
Klapi iste võtab vastu metalli kõva tihendi (niklipõhine sulam) või pehme tihendiga (PTFE), kohanedes kõrgrõhu, kõrge temperatuuri või söövitava keskkonnaga.

• Klapi vars ja ajam:

Alumine paigaldatud divengatsioonivastase klapi vars, ümberpööratud tihendi struktuur, et vältida söötme leket.
Toetage ussi käsitsi, pneumaatilist, elektri- või vedelikuühendust.

Nominaalne läbimõõt (DN)

• Standardvahemik: DN15 ~ DN200 (mõned mudelid toetavad DN50 ~ DN1200 suure läbimõõduga)
• Ühised spetsifikatsioonid: 1/4 tolli ~ 2 tolli (vastab DN6 ~ DN50 -le)

rõhutase

Nominaalne rõhk (PN):

• Tavapärased mudelid: PN10.0 ~ PN32.0MPa (mõned kuni 42MPa)
• Ameerika standardklass: ANSI 600, 900, 1500 naela.
• Töörõhk: kõrgeim tugi 207bar (umbes 21MPa)

ühendusmeetod

• Keermestatud ühendus: NPT, BSPT, DIN ja muud standardniid
• Äärikuühendus: tavaline äärik või laiendatud äärik (kui see on täielikult jope)
• Keevitus- / ferruliühendus: väikese läbimõõduga kõrgsurve stsenaariumide jaoks (näiteks DN15 ~ DN50)

Rakendatav temperatuur ja keskkond

Temperatuurivahemik: -29 kraadi ~ 550 kraadi (tavapärased mudelid -20 kraadi ~ 232 kraadi)
Rakendatav meedium:

• Üldine tüüp: vesi, aur, õli, maagaas
• Eritüüp: tahkeid osakesi, söövitavaid gaase/vedelikke sisaldavad läga (tuleb sobitada roostevabast terasest või karbiidimaterjalist)

Struktuuri- ja disainiparameetrid

• Klapi kere materjal:

Süsinikteras (ASTM A105), roostevaba teras (304/316), sepistatud teras

• Tihendi vorm:

Pehme tihend: tugevdatud polütetrafluoroetüleeni (PTFE / PEEK), temperatuur on väiksem või võrdne 232 kraadi c
Metallitihend: niklipõhine sulam või kõva kattekiht, kõrge temperatuur / kõrgrõhutakistus

• Sõidumeetod:

Käsiraamat (ussi käik/käepide), pneumaatiline, elektriline

Kuju- ja paigaldusomadused

• Voolutee disain: täis läbimõõduga (voolutakistus sirge toru lähedal) või vähendatud (väikese voolu juhtimise korral)
• Konstruktsiooni pikkus: erineva läbimõõdu järgi vahemik 90 mm ~ 530mm (nagu DN15 vastab 90 mm, vastab DN200 530 mm)
• Tulekindel disain: klapi varre püsimisvastane konstruktsioon, metallitihendi tulekindel redundants.

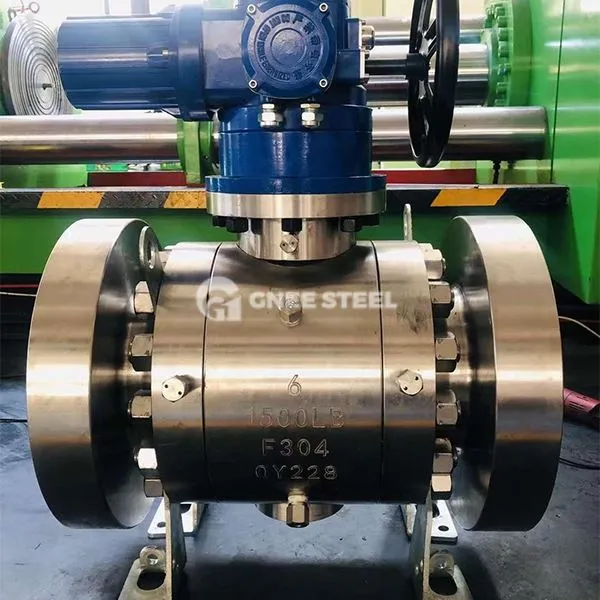

Gnee kõrgsurvega sepistatud kuulventiil



Funktsioonid ja eelised

• Kõrge tugevus ja töökindlus:

Sepimisprotsess suurendab materjali tõmbetugevust ja löögikindlust, mis sobib kõrgsurvekeskkondade jaoks üle 42MPa.
Tulekindel ja antistaatiline disain, ohutu töö äärmuslikes töötingimustes.

• Suurepärane tihendusjõudlus:

Kahe tihendi pinna konstruktsioon (metallist metallist/pehme tihendiga), võib lekke saavutamiseks kasutada ka vaakumisüsteemi.
Tihenduspind on erosiooni suhtes vastupidav ja hoiab pärast pikaajalist kasutamist kõrge tihendamise jõudluse.

• Mugavus ja majandus:

Kiire avamine ja sulgemine 90 -kraadise pöörlemisega, madala töömomendi ja kaugjuhtimisega.
Voolutakistus on väga väike, vähendades energiatarbimist; Hoolduskulud on madalamad kui värava- või maakera ventiilid.

Rakendused

• Energiaülekanne: õli, maagaasi pikamaatorustik ja linnagaasisüsteem.
• Keemiline ja elektrienergia: kõrgsurve auru, happe- ja leelisekeskkond ning kõrgtemperatuuriga ringlev veekontroll.
• Spetsiaalsed töötingimused: hapnik, vesinikperoksiid, etüleen ja muu ohtlik söötmetorustik.

• Keskmine kohanemisvõime: ainus klapi tüüp, mis suudab samaaegselt täita kõrgsurve, kõrge temperatuuri, tugevat korrosiooni ja ohtlikku meediumikontrolli.
• Pikk eluiga: Materjali väsimuskindlus, tihendusstruktuur kulumiskindel, vähendage asendamise sagedust.
• Ohutus: tulekahju, plahvatus ja antistaatilised omadused kooskõlas kõrge riskiga tööstuse ohutusstandarditega.
