Täispuhutud trunnion kinnitatud kuulventiil

Täispuhutud trunnionile kinnitatud kuulventiil on omamoodi kuulventiil, mille põhistruktuurina on ekstsentriline kuuli disain ja trunnioon, selle täielik vooluhulk on sama, mis torujuhtme sisemine läbimõõt, mis sobib suure viskoossuse jaoks, sisaldavad osakesi või on vaja avada ja sulgeda kiiresti, mida kasutatakse kiiresti, mida kasutatakse Petroleumis, Chemical, Natural Gas, ja muul viisil.

Struktuur

Põhikomponendid:

• Trunn ja pall:

Ekstsentrilise võlli konstruktsiooni trunnion, mis on ajendatud kuuli pöörlemisest, et tekitada eelnevalt asetsemist, vähendada tihendi pinna kulumist; Kuulipinna peegel poleerimine, täielik töidikujundus tagamaks, et voolutee ilma kokkutõmbumiseta.

• Klapi korpus ja iste:

Klapi korp on valmistatud valatud terasest või roostevabast terasest ja sisemine kanal on võrdne torustiku läbimõõduga; Klapi iste on hõljuva kujundusega ja tihend moodustatakse palli vedru või keskmise rõhu vajutamisega.

• Sõiduseade:

Trunnion väline ussi käik, pneumaatiline või elektriline ajam, toetage 90 -kraadist kiiret avamist ja sulgemist.
Abistruktuur:

• Tule- ja plahvatuskindel disain: STEM-i puudevastane struktuur, metalli tihendus, kohanemine kõrge temperatuuri ja kõrgsurvekeskkonnaga.
• Antistaatiline seade: ohtlike söötmete plahvatuse vältimiseks kevadise ja kuuli kontakti kaudu staatilise elektri eksportimisega.

• Nominaalne läbimõõt (DN): DN 50- DN1200 (suur suutüüp), on täieliku läbivoolutee sama, mis toru sisemise läbimõõt.
• Rõhureiting:
• Tavapärased mudelid: klass 150- klass900 (Ameerika standard), pn 16- pn40 (European Standard).
• Kohandatud kõrgrõhk: kuni klassi2500 (42MPa), mis sobib sügava kaevu gaasi ekstraheerimiseks või kõrgsurveülekandeks.
• Ühendus: äärikuühendus (standard- või laiendatud äärik), klammerdamise tüüp või keevituste tüüp.

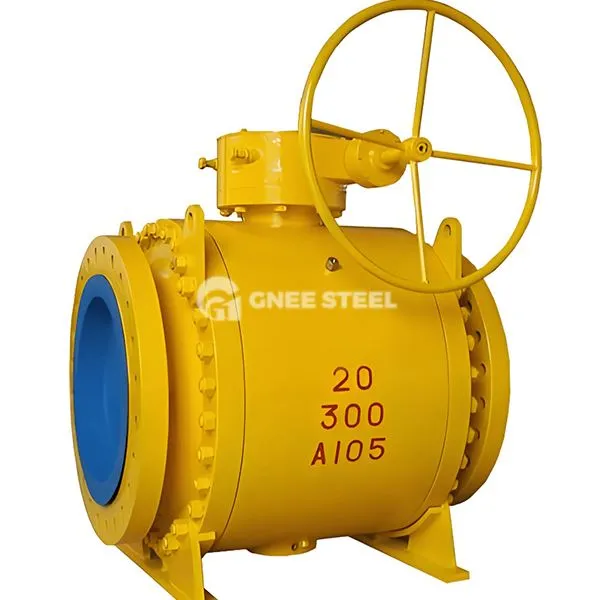

Gnee täispuhutud trunnion kinnitatud kuulventiil



Funktsioonid ja eelised

• Madal voolutakistus ja kõrge vooluhulk: täispuru kujundus vähendab keskmise takistuse, sirge toru voolutakistuse koefitsiendi lähedal, mis sobib suure voolu stsenaariumide jaoks.
• Kulumiskindlane ja pikk eluiga:

Pall ja iste on kaetud kõva sulami või niklipõhise sulamiga, mis on vastupidav osakeste ja kiudude sisaldavate söötme küürimisele.
Ekstsentriline trunnioni struktuur vähendab hõõrdumise avamist ja sulgemist, pinna pinna eluiga suureneb enam kui 30%.

• Usaldusväärne tihendus:

Topelt tihenduspind (metalli/pehme tihendi) konstruktsioon, et saavutada null lekke, on vaakumsüsteem rakendatav.
Ujuv istme kompensatsiooni struktuur, kohanege automaatselt temperatuuri või rõhumuutustest põhjustatud deformatsiooniga.

• Mugav operatsioon:

90 -kraadise pöörde avamine ja sulgemine, madal pöördemoment (ainult 60% tavalistest kuulventiilidest), kaugjuhtimispuldide tugi.

Rakendused

• Nafta ja gaas:

Naftakaevu gaasi ekstraheerimissüsteem, pikamaa torujuhtme kõrgsurvepiir, väävlit sisaldav maagaasi kontroll.

• Keemia- ja farmaatsiatooted:

Suure viskoossusega vaigu, katalüsaatorist sisaldav läga, söövitav hape ja leelise meediumitransport.

• Metallurgia ja elekter:

Kõrge temperatuuriga aurutorustik, söetolm ja tuha töötlemine, ringlev veesüsteem.

• Keskkonnakaitse ja munitsipaal:

Tahkete osakesi sisaldavad reoveepuhastid, torujuhtme edastamine

• Meediumite kohanemisvõime: ainus klapi tüüp, mis suudab samaaegselt lahendada kõrge viskoossuse, tahkete osakeste ja kõrgrõhu tihendamise vajadusi, vältides söötme kristallimise või ummistumist.
• Majandus: täispuhumise täielik disain vähendab energiatarbimise pumpamist, madalamaid hoolduskulusid kui värava- või maakera ventiilides.
• Ohutus: tulekahju, plahvatus ja antistaatiline disain vastavalt API 607/6FA ja muude nõudlike standarditega.
