Elektriääriku kuulventiili kirjeldus
Elektriäärsete kuulventiil on automatiseeritud juhtventiil, mis koosneb elektriplaanist ja ääriku ühendatud kuulventiilist. See ajab palli pöörlema 90 kraadi, saades elektrisignaali, et saavutada torujuhtme söötme kiire avamine ja sulgemine või voolu reguleerimine. Selle põhifunktsioonid hõlmavad järgmist:
Kaugkontroll: sobib tööstuslikeks stsenaariumide jaoks, mis vajavad automatiseeritud tööt (näiteks nafta- ja keemilisi torustikke), toetab 4-20 MA signaali sisendit ja 220 V vahelduvvoolu toitejooni.
Tihend: pehme tihend (PTFE) või kõva tihendi (metallist metallist) struktuur vastab erinevate söötmete vajadustele ja lekketase ulatub ANSI VI tasemele.
Struktuuri- ja disainifunktsioonid
Klapi korpus ja materjalid:
Klapi korp on valmistatud sepistatud süsinikterasest, roostevabast terasest või sulamist terasest (näiteks WCB, 304/316), äärikuühendus vastab GB/ANSI/DIN standarditele ja rõhutakistus jõuab PN {16- pn63 (1. 6-6. 4MPA).
Kuuli pind pihustatakse karbiidiga (näiteks volframkarbiid) ja täispuhutav disain vähendab voolutakistust ja rõhukao on väiksem kui samade spetsifikatsioonide väravaventiilidel.
Tähtaeg:
Varustatud GT, DSR või DKJ-seeria elektriajutajatega, sisseehitatud servosüsteemi, tugilüliti tüübi või regulatsiooni tüübi juhtimise ja pöördemomendi vahemiku kattega 50-2000 n · m.
Otsene draivi struktuur lihtsustab paigaldamist, sellel on lühike reageerimisaeg (tavaliselt vähem kui 15 sekundit) ning sobib sagedaseks avamiseks ja sulgemiseks.
Pitseerimine ja ohutus:
DAAL-tihendi kujundus: klapivarv võtab kahekordseks tihendamiseks kasutusele PTFE pakkimise ja O-rõngad ning ventiili iste kompenseerib kulumise kevadise eelkoormuse kaudu, et tagada pikaajaline tihendamine.
Fireproof ja plahvatuskindel: ajam vastab EXDⅱBT4 plahvatuskindlale standardile ja paksendatud klapi kere kujundus suudab vastupidavusi ekstreemsetele temperatuuridele -29 kraadi 450 kraadi.
Elektriääriku kuulventiili spetsifikatsioon
|
Nominaalne läbimõõt DN (MM)
|
Dn 15- dn200
|
|
Nominaalsurve
|
Pn1. 0/1,6/2,5/4. 0/6.4mpa
|
|
Kohaldatav vahend
|
Vesi/petrooleum/lämmastikhapped/äädikhapped/suspensioonid/viskoossusvedelik jne
|
|
Sobiv temperatuur
|
-40 kraad -+80 kraad (ptfe/ppl tihendamine) -40 kraad -+350 kraad (metalli tihendamine)
|
|
Leke
|
Sobib ANSI B16.104 standardile
|
|
Pöördenurk
|
90 kraad
|
|
Kehamaterjal
|
WBC, 304, 316
|
|
Istmematerjalid
|
PTFE (Nornali temp), spetsiaalne ppl (kõrge temp), metalli tihendamine (kõrge temp)
|

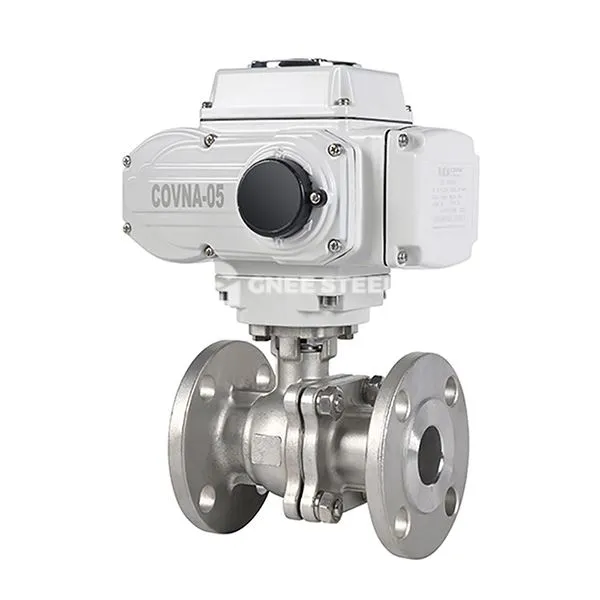

Elektriline ääriku kuulventiil
valimissoovitused:
Söövitav meedium: eelistage 316L roostevabast terasest klapi korpust + kõva tihendi struktuur (Q941Y-P seeria).
High-rõhu stsenaariumid: Valige sepistatud klapi korpus (näiteks A105) + klass 600 või kõrgem äärikuühenduse kujundus.
Regulatsiooni nõuded
Rakendused
PETROCHILINE JUHTIMINE: Rafineerimistehaste torujuhtmete hädaolukorra väljalülitus, reaktori tooraine jaotus.
Energia ja võimsus: soojuselektrijaamade aurusüsteemi reguleerimine, tuumaelektrijaamade jahutav veekontroll.
Keskkonnakaitse insener: reoveepuhastide söövitav keskmine väljalülitus, suitsugaaside väävlistamise süsteemide voolujuhtimine.
