Elektriliselt tegutsev 3 -suunaline klapi kirjeldus
Elektriline kolmesuunaline ventiil on automaatne juhtseade, mis juhib klapi südamikku või kuuli, et liikuda läbi elektrijaama, et saavutada vedeliku ümbersuunamine, ühinemise või voolu suuna lülitamine. Selle põhifunktsioonid hõlmavad keskmise voolu, rõhu ja temperatuuri parameetrite reguleerimist ning sobivad torustikusüsteemidele, millel on erinevad söötmed, näiteks gaas, vedelik, auru jne.
Põhikompositsioon
Elektriline ajami:
Integreeritud mootor, redutseerija ja intelligentsed juhtimissüsteemid, pärast elektriliste signaalide (näiteks 4-20 ma) vastuvõtmist juhib see klapi varre pöörlemiseks või liikumiseks lineaarseks.
Mõned mudelid on varustatud püsiva magnetilise sünkroonmootori ja nurgaanduriga, toetades 0. 05 Teise kiire reageerimise ja täpse klapi positsiooni tagasiside.
VALVE KOHA JA VENSIOONI KORD\/BALL:
Valve Body: valmistatud roostevabast terasest, malmist või valatud vasest, mis on kujundatud kolmesuunalise struktuurina (T-tüüpi või L-tüüpi), toetades keermestatud või äärikuühendust.
Valve Core\/Ball: T-tüüpi pall lülitab kanaliühenduse olekut 90-kraadise pöörlemise võrra ja L-tüüpi palli kasutatakse voolu suuna juhtimiseks ortogonaalsete torujuhtmete vahel.
Jäästa komponendid:
Kasutatakse PTFE tihendusrõngaid, metallist kõvasid tihendid või kummi tihendid, mille rõhuvahemik on vaakumist 6,4MPa, mis sobib -30 kraadi ekstreemseteks töötingimuseks ~ 450 kraadi.
AUXILIARY MOODULID:
Mõned patenteeritud disainilahendused hõlmavad drenaažiseadmeid (näiteks kaldega kanalisatsiooni torusid) ja tihendamisperioodiga kiirinstallide liideseid, et parandada hoolduse tõhusust ja süsteemi puhtust.
Elektriliselt käivitatud 3 -suunalise klapi spetsifikatsioon
| Suurusevahemik | 1\/2 "~ 2", DN15 ~ DN50 |
| Töörõhk | 1,6MPA |
| Juhtimisrežiim | Väljas tüübi \/ modulatsiooni tüüp |
| Valikuline pinge | DC12 ~ 24 V (± 10%), AC110 ~ 220 V, 50\/60Hz |
| Kehamaterjal | Roostevaba teras |
| Põhimaterjal | Roostevaba teras |
| Tihendusmaterjal | EPDM, PTFE |
| Varsmaterjal | Roostevaba teras |
| Struktuur | 2 -suunaline kuulventiil |
| Ühenduse tüüp | Keermestatud |
| Rakendatav meedia | Vee, õhu, gaasi, õli, vedeliku, auru kontrollimine |
| Valikulised lisaseadmed | Üle pöördemomendi kaitsjad, kuivatage küttekeha, roostevabast terasest haake ja ikke |
| Rakendus | Toit ja jook, vesi ja reovesi, ülikerge vesi, magestamine, kemikaal, tekstiili-, farmaatsia-, paberimass ja paberi-, kaevandus-, katla- ja energiatööstus |

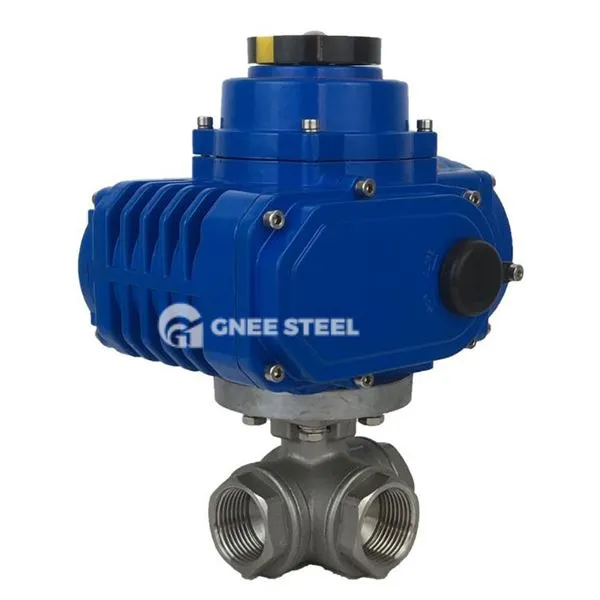

Elektriliselt tegutsev 3 -suunaline klapp
Rakenduse ja tööstuse probleemide lahendamine
Keemia ja energia:
Lahendage kõrge temperatuur ja kõrgrõhu kontroll: 450 -kraadise vastupidava klapi korpus ja kõva tihendi struktuur tagavad aurutorustiku stabiilsuse ja vältige õli ja gaasi leket.
Meediumide segamine\/ümbersuunamine: T-tüüpi ventiil realiseerib reaktoris mitme tooraine täpset proportsiooni ja parandab tootmise tõhusust.
Toit ja farmaatsia:
Aseptiliste nõuete täitmine: poleeritud klapi korpus ja surnud nurga disain ilma keskmise jäägi ja GMP sertifitseerimisstandarditele.
Vee töötlemine ja keskkonnakaitse:
Reaktiivi täpne annustamine: vähendage keemiliste reagentide jäätmeid lineaarse voolu reguleerimise kaudu ja parandage reoveepuhastuse efektiivsust.
Kütte- ja ventilatsioon ning HVAC süsteem:
Termodünaamiline tasakaal: reguleerige kütte-\/jahutusahela voogu, et vähendada ebaühtlast kuuma ja külma torude võrku põhjustatud energiatarbimist (säästa 15%-20%).
Lennundus:
Kerge ja töökindlus: kompaktne disain kohaneb keeruka kosmosepaigutusega ning on vastupidav äärmuslike temperatuuride erinevuste ja vibratsioonikeskkonna suhtes.
