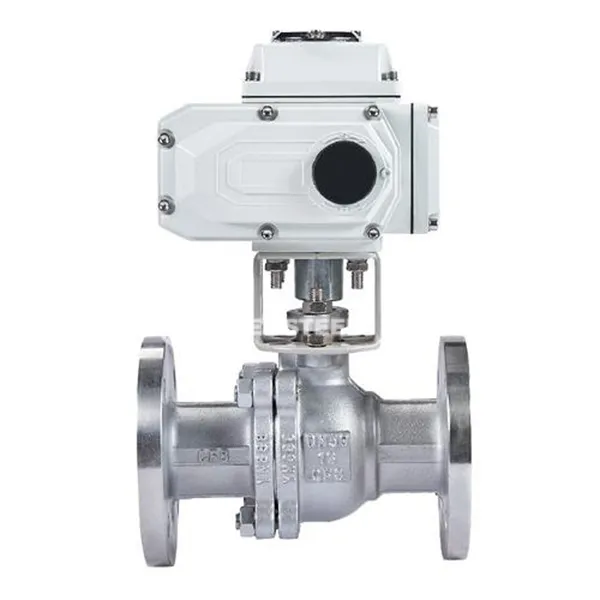

Elektriliselt töötav kuulventiili kirjeldus
Elektriline kuuliklapp on automatiseeritud klapp, mis ajab palli pöörlema elektripruuksuri kaudu, et torujuhtmekeskkonna voolu katkestada, ühendada või reguleerida. Selle põhifunktsioonid hõlmavad söötme voolusuuna kaugjuhtimist, täpset voolu reguleerimist (näiteks V-tüüpi kuulventiili lineaarseid reguleerimise omadusi) ja kohanemist erinevate töötingimuste (kõrgrõhk, kõrge temperatuur, söövitav söötme) ava- ja lõppnõuetega.
2. südamiku kompositsioon
Elektriline ajami:
Integreeritud mootori, redutseerimisseade ja intelligentne juhtimissüsteem, tugilülitisignaal (näiteks 24 V alalisvool) või analoogsignaal (4-20 ma), et ventiili varre pöörlemiseks juhtida.
Mõned mudelid on varustatud püsiva magneti sünkroonmootori ja nurga tagasiside seadmega, et saavutada 0. 05 Teine kiire reageerimine ja klapi asendi täpne juhtimine.
VALVE KOHA:
Valve Body: valmistatud roostevabast terasest, valatud terasest või plastist, konstruktsioon jaguneb äärikutüübiks, vahvli tüüpi või keermestatud ühenduseks ja läbimõõt katab DN15 ~ 250mm.
Ball: standardpall on täis läbimõõduga disain (vedeliku takistus on sirge toru lähedal) ja V-tüüpi pall saavutab voolu suhte reguleerimise spetsiaalsete pesade kaudu.
Jäästa komponendid:
PTFE pehme tihend või metalli kõva tihedus (näiteks keevitatud karbiidi klapi iste), rõhu ulatus vaakumist kuni 6,4MPa, temperatuuritakistus -30 kraad ~ 450 kraad.
Patenteeritud tehnoloogia (näiteks kummitihendi rõnga kokkusurumisstruktuur) võib takistada söötme tungimist palli ja klapi korpuse vahelisse, pikendades kasutusaega
elektriliselt töötav kuulventiili spetsifikatsioon
|
Dn |
DN50 ~ 500mm (muu pordi suurus, palun märkige tellimisel) |
|
Nominaalsurve |
1. 0 ~ 1,6MPa (muu rõhustandard, palun märkige tellimisel) |
|
Kehamaterjal |
Kõrvaline raud (Q), WCB (C), SS304 (P) |
|
Tihendmaterjal |
NBR (x1), NR (x2), EPDM (x3), FPM (x4) |
|
Keskmine temp. |
W1: -20 ~ 80 kraadi, w2: -20 ~ 150 kraadi |
|
Ühendusrežiim |
Äärik, vahvlik |
|
Pneumaatiline ajam |
JLAT -seeria, JLAW seeria, JLGT seeria, imporditud ajamisari |
|
Tegevusrežiim |
Topeltnäitleja, üksik näitlemine tavaliselt suletud, üksik näitlemine on tavaliselt avatud |
|
Elektriam |
JLA sari, JLB seeria, LMPORTED Actuator Series |
|
Juhtimisrežiim |
Standardlüliti tüüp, integreeritud reguleeriv tüüp, integreeritud lüliti tüüp, väljasiini tüüp |
elektriliselt töötav kuulventiil
Rakendused
Keemia ja energia:
Kõrgtemperatuuriga aurukontroll: sula soolatorustikes või reaktori soojussöötme lülitamiseks kasutatakse 450-kraadist kõvasti suletud kuulventiile.
Söövitav meediumikorraldus: plastventiilkehad (näiteks PTFE) sobivad tugeva happe- ja leelise manustamissüsteemide jaoks.
Vee töötlemine ja keskkonnakaitse:
Täpne annustamine: V-tüüpi kuulventiilid vähendavad narkootikumide jäätmeid lineaarse voolu reguleerimise kaudu.
Toit ja ravimid:
Aseptiline tootmine: peegel poleeritud klapi korpus ja surnud nurga kujundamine vastavad GMP hügieeni standarditele.
Lennundus:
Kerge ja töökindlus: miniatuursed kuuliklapid (läbimõõt on vähem või võrdne DN15 -ga) kasutatakse kütuses või hüdrosüsteemides ning nad taluvad äärmist vibratsiooni ja temperatuuride erinevusi.
