Ülimalt madala temperatuuri kuuliklapi kirjeldus
Ülimalt madala temperatuuriga kuulventiilid on mõeldud äärmiselt madala temperatuuriga keskkondade jaoks (tavaliselt vähem kui -100 kraadi ja nii madalad kui -196 kraad). Neid kasutatakse madala temperatuuriga söötme, näiteks veeldatud maagaasi (veeldatud maagaasi), vedela hapniku ja vedela vesiniku avamise, sulgemise ja reguleerimise kontrollimiseks. Neil on kõrge tihendamise omadused, resistentsus madala temperatuuriga rabedale pragunemisele ning vastupidavus keskmise gaasistamise ja paisumise suhtes. Selle põhifunktsioonid hõlmavad järgmist:
Ultra-Low temperatuuritakistus
Suunav tihendusstruktuur: ujuv pall või fikseeritud kuuli kujundus, tihendamine saavutatakse läbi kevadise eelkoormuse või keskmise rõhu ja toetab söötme kahesuunalist voolu juhtimist.
Ant-klapi õõnsuse rõhu suurendamise kujundus
Struktuur ja klassifikatsioon
Klapi korpuse ja ühendusmeetod
Klapi korpuse materjal: LCB, LCC, CF8 ja muud madala temperatuuriga teras või alumiiniumsulam. Mõned mudelid kasutavad pika kaela struktuuri (kaela pikkus või võrdne 250 mm), et vähendada külma ülekande ja külmumise riski.
Ühenduse vorm: äärik (ASME B16.5), keevitamine (ASME B16.25) või keermestatud ühendus, mis sobib veeldatud gaasihoidlate, paagi veoautode ja torujuhtmesüsteemide jaoks.
Pall- ja pitseri tüüp
Ujuv kuuli tüüp: keskmine rõhk surub kuuli allavoolu klapi istmele, mis sobib keskmise ja madala rõhu stseenide jaoks. Klapi õõnsuse rõhu reljeefne auk on ülesvoolu ühendatud, et vältida rõhu tõusu.
Fikseeritud kuuli tüüp: kahesuunaline tihendusstruktuur, ülesvoolu ja allavoolu klapi istmed võtavad kasutusele ühe/kahekordse kolvi efekti tihendamise, mis sobib kõrgsurve erinevuste jaoks (klass 2500) töötingimusi.
Tihendusmaterjal: metalli kõva tihend (koobaltipõhine sulamiga kaetud) või spetsiaalne fluorobber/PTFE, nii madala temperatuuriga elastsus kui ka kulumiskindlus.
Ajam ja töö
Käsitsi, ussi käik, pneumaatiline või elektrivedu, klapi vars töödeldakse krüogeenselt ja pikendatakse hõlpsaks tööks ja isolatsiooni paigaldamiseks.
Ülimadala temperatuuri kuuliklapi spetsifikatsioon
|
Rõhureiting
|
PN1.6MPA - PN45MPA (klass150LB kuni klassi1500LB)
|
|
Klapi suurus
|
Dn 15- dn1200 / (1 / 2-48 ")
|
|
Ühendusvorming
|
Ääriku tüüp, keevituste tüüp, niit
|
|
Klapimaterjal
|
A182, A350, A351, A352, LC1, LC2, LC3, LCB, LCC, LCC, LCC, LF3, LF3, LF5, LF9, CF3, CF3M, CF3M, CF8, CF8M, F304, F304L, F316, F316, F316, F316, F316, F304L
|
|
Töötemperatuur
|
-46 kraad, -101 kraad, -196 kraad, -253 kraad
|
|
Sõidurežiim
|
Käsitsi, kaldus käigukast, elektriline
|
|
Projekteerimis- ja tootmisstandardid
|
GB, JIS, ANSI, DIN, BS, EN JEM.
|
|
Sobiv keskmine
|
Vedela süsinikdioksiid, vedel hapnik, vedel argoon, vedel lämmastik, vedela heelium, vedel vesinik, vedel maagaas, vedel ammoniaak, vedel kloor, veeldatud naftagaas, vedel propaan, etüleeni, propüleen, metaan, metanool, etaan, vedelik nitroos ja muud madala temperatuuriga söötmed.
|

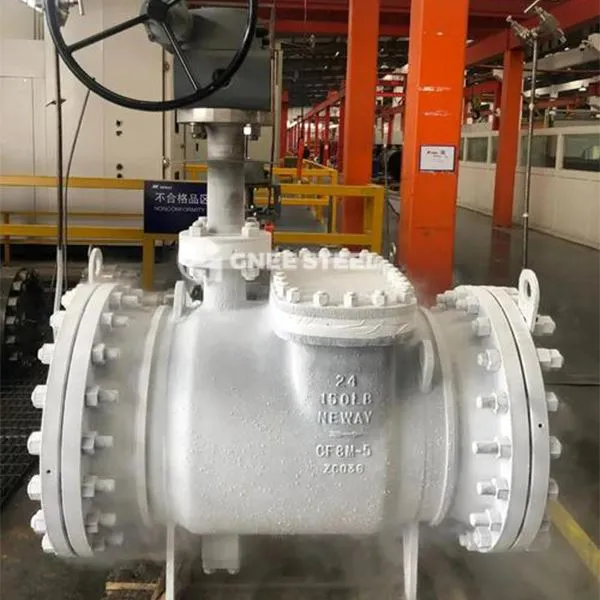

Ülimadala temperatuuri kuuliklapp
Põhimaterjalid ja töötlemistehnoloogia
Krüogeenne töötlemine
tihenduskomponendid: Vedru U-rõngas on valmistatud madala temperatuuriga vastupidavatest polümeermaterjalidest (näiteks 3M, daikin) ja roostevabast terasest korrosioonivastastest vedrudest, et tagada nullrõhu all oleva eelneva ja tihendamine.
Rakendusalad
Energiaväli
Keemiline ja kosmose kosmose: vedel hapnik, vedela lämmastiku transport, raketi kütuse täitmise süsteem.
Tööstuslik gaas: etüleeni, vedela ammoniaagi ja vedela propaani tootmine ja pakendamine
