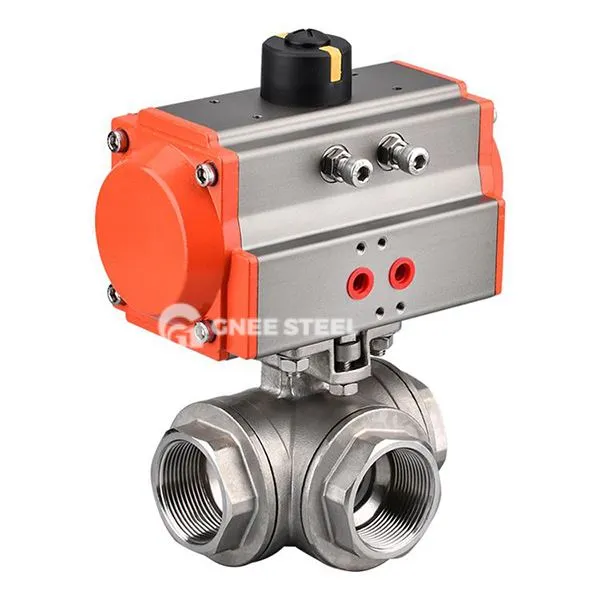

pneumaatiline kolmesuunaline kuulventiili kirjeldus
Pneumaatiline kolmesuunaline kuulventiil on automaatventiil, mis juhib klapi südamikku suruõhu kaudu pöörlemiseks, et saavutada torujuhtme keskmine ümbersuunamine, ühinemise või voolu suuna lülitamine. Kanali struktuuri kohaselt saab selle jagada järgmisse:
L tüüp
T Type: toetab kolme kanali ühendamist või mis tahes kanali sulgemist, mis sobib ümbersuunamiseks, ühinemise ja voolavuse suuna vahetamise stsenaariumideks.
Tuumastruktuur
Pneumaatiline ajami:
Single-Acting: tugineb kevadisele lähtestamisele, mis sobib õhku kaotamisel automaatseks sulgemise stsenaariumideks.
Double-Acting: kahesuunaline õhurõhkne ajam, nõuab klapi asendi säilitamiseks välist õhuallikat.
Õhuallika rõhk on 5-7 riba ja kaugjuhtimispuldi saavutamiseks saab valikuliselt varustada selliseid tarvikuid nagu limiitlülitid, positsioneerid ja solenoidventiilid.
VALVE KOHA JA BALL CORE:
Valve kere materjal
Ball Core Design:
L-tüüpi kuuli südamik ühendab ainult kahte vertikaalset kanalit, kerge struktuuri ja madala pöördemomendiga.
T-tüüpi kuuli südamik kasutab neljaistmelist pitserit, mis suudab paindlikult juhtida kolme kanali ühenduse olekut, kuid nõuab suuremat sõidumomenti.
Jäästa komponendid:
Soft SEAL: polütetrafluoroetüleeni (PTFE) tihendirõngas, temperatuurikindel -30 kraad ~ 180 kraadi, et saavutada lekkevaba tihendus.
Hardi tihend
pneumaatiline kolmesuunaline kuulventiili spetsifikatsioon
|
Ese |
Pneumaatiline kolmesuunaline kuulventiil | ||
|
Kohaldatavad standardid |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Suurusevahemik |
DN15 kuni DN200, 1\/2 "kuni 8" |
||
|
Näitlemisrežiim |
Saadaval on topeltnäitlemine, Sping Return (ühe näitlemise) |
||
|
Õhuvarustuse rõhk |
2,5 kuni 8bar |
||
|
Töörõhk |
PN10\/16\/25\/40\/64 |
||
|
Väljundmoment |
14 kuni 4678nm |
||
|
Eluiga |
1, 000, 000 (1 miljon) korda |
||
|
Pöördenurk |
90 kraadi ± 4 kraadi |
||
|
Kehamaterjal |
Roostevaba teras 304\/316\/316L |
||
|
Tihendusmaterjal |
NBR, EPDM, PTFE |
||
|
Põhimaterjal |
Roostevaba teras 304\/316\/316L |
||
|
Struktuuri valikud |
2 -suunaline või 3 -suunaline (t port või L port) |
||
|
Lõppühendus |
Tri-klamb |
||
|
Rakendatav meedia |
Vee, õhu, gaasi, õli, vedeliku, auru kontrollimine |
||
|
Temp. meedia |
Vahemik -10 kuni +180 kraadi |
||
|
Ümbritsev temp. |
Standardtüüp: -20 kuni +80 kraadi (-4 kuni 176 kraadi f) |
||
|
Valikulised lisaseadmed |
Namuri solenoidventiil, limiitlüliti, FRL, asendinäitaja, käsitsi seade |
||
|
Rakendus |
Toit ja jook, rafineerimine, magestamine, naftakeemia, keemilised, farmaatsia-, tekstiil-, paberimassi- ja paberid, kaevandamine, meretööstus, elektritööstus, shioyard |
||
pneumaatiline kolmesuunaline kuulventiil
Eelised
High tihendus: neljapoolne klapi istme elastne tihendusstruktuur saavutab nulllekke ja talub vaakumit 6,4MPa kõrgsurvele.
Compacti struktuur: integreeritud ääriku või keermestatud ühenduse kujundus vähendab paigaldusruumi nõuet ega nõua klapi korpuse hoolduse jaoks lahti võtmist.
Ühine söötme ühilduvus: sobib söövitavatele söötmetele nagu gaas, vedelik, auru ja tugev hape\/leelise ning sanitaarse poleeritud klapi keha vastab toidu\/farmatseutilistele aseptilistele standarditele.
Pabermiline juhtimine: toetab käsitsi, pneumaatilist või intelligentset positsioneeri (4-20 MA signaali sisend) mitme režiimiga juhtimist.
Rakendused
Keemiline\/nafta:
Kõrgtemperatuuriline õli ja gaasi ümbersuunamine (näiteks T-klapi ühinemisreaktsioonide toorained), kõrgsurve aurutorustik.
Keskkonnakaitse\/vee töötlemine:
Reaktiivide täpne annustamine ja reovee segamise kontroll keemiliste reagentide jäätmete vähendamiseks.
Tod\/farmatseutiline:
Aseptilise vedeliku jaotus söötme jääksaastumise vältimiseks.
Energy\/HVAC:
Kuuma ja külma söötme tasakaalustatud reguleerimine küttevõrgus, et vähendada energiatarbimist 15%-20%.
Kuum tags: pneumaatiline kolmesuunaline kuuliklapp, Hiina pneumaatiline kolmesuunaline kuuliklapi tootjad, tarnijad, tehas
