Toodete kirjeldus

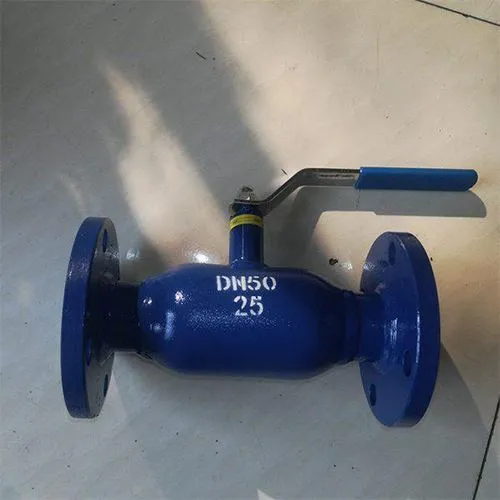

Täielikult keevitatud äärikuga kuulventiil on suurepärane{0}}energiasäästlik ja keskkonnasõbralik toode. Selle peamine omadus on see, et sisemine leke võib jõuda "nulllekke" olekusse, kui klapp on suletud, minimeerides energiakadusid. See parandab oluliselt energiatõhusust ja soojuse mõõtmise täpsust. Klapp koosneb täielikult keevitatud klapi korpusest ja süsiniku{4}}tugevdatud teflontihendist, mis võimaldab sagedast tööd ja pikka kasutusiga isegi lisandite ja kemikaalide juuresolekul. Peeneks jahvatatud roostevabast terasest kuul tagab sujuva avanemise ja sulgemise paljudeks aastateks, tagades usaldusväärse töö. Toodet kasutatakse laialdaselt maagaasi-, nafta-, kütte-, keemia- ja soojuselektrivõrkude pikamaa{7}}torujuhtmetes avamise ja sulgemise juhtseadmena. Võrreldes sama tööstusharu sarnaste toodetega on sellel väiksem klapikorpus ja esteetiliselt meeldivam välimus.
Toote spetsifikatsioon
Rõhureiting: 150 ~ 600 LB, 1,6 MPa ~ 4,0 MPa
Toote spetsifikatsioonid: 1/2"-40", DN15-1000mm
Toote materjal: WCB, A105, F11, F22, F304, F316, CF8, CF8M, WCC või valitud vastavalt kliendi nõudmistele.
Kohaldatav temperatuur: -29 kraadi alla t või sellega võrdne 150 kraadi või sellega võrdne (temperatuur varieerub sõltuvalt klapi korpuse materjalist ja tihenduspinna materjalist)
Kohaldatav kandja: vesi, õli, maagaas ja happe-/leeliskeskkond jne.
Käivitusmeetod: elektriline, manuaalne, tiguülekanne, käigukast jne.
Täitmisstandardid
Disainikoodid: API 6D, ASME B 16.34
Rõhu{0}}temperatuuri reiting: ASME B16.34, API 608
Konstruktsiooni pikkus: ASME B16.10, GB12221
Ääriku tüübid ja mõõtmed: ASME B16.47, ASME B16.5, MSS SP-4, BS, DIN, JIS, GB, JB, HG, SH
Kontrollimine ja testimine: API 598, API 6D, GB13927
Tulekindluse testimine: API 607, API 6FA
Peamised välisühenduse mõõtmedDN15- 600mm
| DN | L | Ød | D1 | D | H1 | H2 | h |
| 15 | 240±2 | 10 | 95 | 65 | 47.5 | 69 | 20 |
| 20 | 240±2 | 15 | 105 | 75 | 52.5 | 70 | 20 |
| 25 | 270±2 | 20 | 115 | 85 | 57.5 | 79 | 25 |
| 32 | 270±2 | 25 | 140 | 100 | 70 | 83.5 | 25 |
| 40 | 310±2 | 32 | 150 | 110 | 75 | 100 | 27 |
| 50 | 310±2 | 40 | 165 | 125 | 82.5 | 106.5 | 27 |
| 65 | 310±3 | 50 | 185 | 145 | 92.5 | 129.5 | 38 |
| 80 | 310±3 | 65 | 200 | 160 | 100 | 142 | 38 |
| 100 | 335±3 | 80 | 235 | 190 | 117.5 | 155 | 38 |
| 125 | 360±3 | 100 | 270 | 220 | 135 | 199.5 | 129 |
| 150 | 400±3 | 123 | 300 | 250 | 150 | 219 | 129 |
| 200 | 530±3 | 150 | 360 | 310 | 180 | 276.5 | 221 |
| 250 | 645±3 | 200 | 425 | 370 | 212.5 | 336.5 | 221 |
| 300 | 699±4 | 250 | 485 | 430 | 242.5 | 374 | 250 |
| 350 | 762±4 | 300 | 555 | 490 | 277.5 | 361.5 | 305 |
| 400 | 838±4 | 350 | 620 | 550 | 310 | 401 | 305 |
| 450 | 914±4 | 350 | 670 | 600 | 335 | 406 | 362 |
| 500 | 991±5 | 400 | 730 | 660 | 365 | 457.5 | 370 |
| 600 | 1143±5 | 500 | 845 | 770 | 422.5 | 524 | 370 |
Rakendused
Sobivad töötingimused
1. Linnagaas: gaasi väljundtorustikud, põhiliinid ja haruvarustustorustikud jne.
2. Keskküte: suuremahuliste{1}}kütteseadmete väljundtorustikud, põhiliinid ja haruliinid.
3. Soojusvahetid: torustikud ja ahela avamine/sulgemine.
4. Terasetehased: mitmesugused vedelikutorustikud, heitgaaside väljalasketorustikud, gaasi- ja soojusvarustustorustikud ning kütusevarustustorustikud.
5. Erinevad tööstusseadmed: mitmesugused kuumtöötlustorustikud ning mitmesugused tööstuslikud gaasi- ja soojustorustikud.
