Kolmesuunaline käsitsi klapi kirjeldus
Kolmesuunaline manuaalventiil on ventiili seade, mis juhib keskmise voolusuunda kolmes torustikus käsitsi tööga. Selle põhifunktsioon on kolm vedeliku kanalit (üks sisselaskeava, kaks väljalaskeava või kaks sisselaskeava, üks väljalaskeava), mis suudab paindlikult realiseerida vedeliku ümbersuunamise, ühinemise või voolu suuna ümberlülitamist.
VALVE keha struktuur:
Tavaliselt valmistatakse roostevabast terasest (304\/316L), malmist või spetsiaalseid sulami materjale, millel on tugev korrosioonikindlus ja kohanemisvõime erinevatele meediumidele;
Tüüpiline disain on liidese paigutus "vasak, paremal ja alt välja" ning kanali ühenduse olekut kontrollib klapi südamiku positsiooni muutus.
Drive Mode:
Täielikult sõltuv käsitsi tööst (näiteks käepide või mutrivõti), ilma elektri- või pneumaatilise abita.
Klassifikatsioon ja tüüp
Klassifitseerimine funktsiooni järgi:
Ventiilide konverteerimine
Ventiil: üks sisselaskeava suunatakse kahele väljalaskele, mis sobib voolu jaotuse või suunalülituseks.
Klassifitseerimine struktuuri järgi:
Ball klapi tüüp
Suunatud klapi tüüp
Kolmesuunaline käsitsi klapi spetsifikatsioon
| Nominaal läbimõõt | Dn 15- dn50 (1\/2 '', 3\/4 '', 1 '', 1-1}\/4 '', 1-1\/2 '', 2 '') |
| Kuuliklapi tüüp | Ujuv kuulventiil, 3-suunaline kuulventiil, V-palli klapp, kõrgsurvega kuuliklapp |
| Ühendus | Niit, äärik, klamber, tagumiku keevitamine, pistikupesa keevitamine, õhuke paariklamber |
| Nominaalne ajakirjandus | PN16, PN25, PN40, PN64 |
| Klapi kerematerjal | Sus304, Sus316, Sus316L |
| Tihendmaterjal | Ptfe |
| Keskmine temp | -20 kraad ~ +120 kraad |
| Töötav vahend | Õhk, aur, vesi, gaasid, õli, tolm, söövitav keskkond jne |
| Juhiühendus | ISO 5211 |
| Klapi kontroll | ISO\/DIN 5208-1987 |

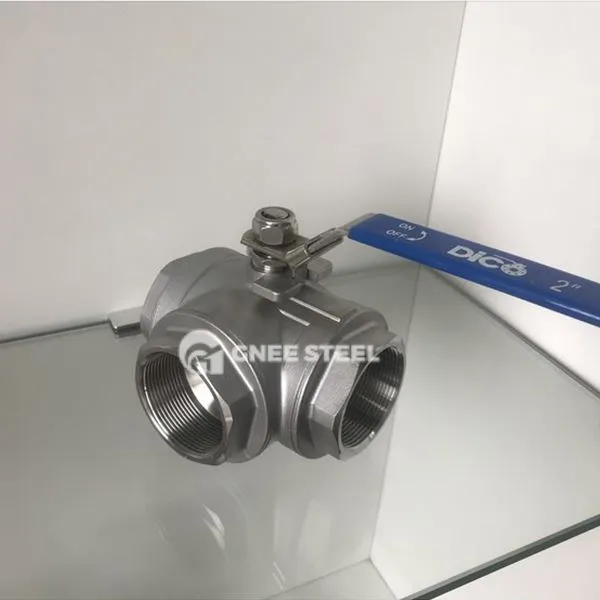

Kolmesuunaline manuaalventiil
Rakendused
Tööstuslikud juhtimissüsteemid: happe- ja leelisekeskkonna vahelduv transport ja segamine keemilises tootmises; Veevarustuse edasisi ja tagurpidi veesurude reguleerimine veepuhastussüsteemides.
Energia ja avalikud rajatised: auru\/kuuma vee ümbersuunamine torude võrkudes; Mitme veeallika hädaolukorra vahetamine tulekaitsesüsteemides.
Valikupunktid
Meediumite kohanemisvõime: 316L roostevabast terasest + fluor-voodriga tihend on eelistatud väga söövitavatele vedelikele; Rõhutase: tavapärased mudelid toetavad pn 16- pn40 ja kõva tihendi struktuurid tuleb kohandada kõrge temperatuuri ja kõrgrõhu tingimuste järgi; Operatsiooni mugavus: käepideme kujundus peab olema ergonoomiline ja pöörlemismoment peab olema tööraskuste vähendamiseks väiksem või võrdne 50N · m.
