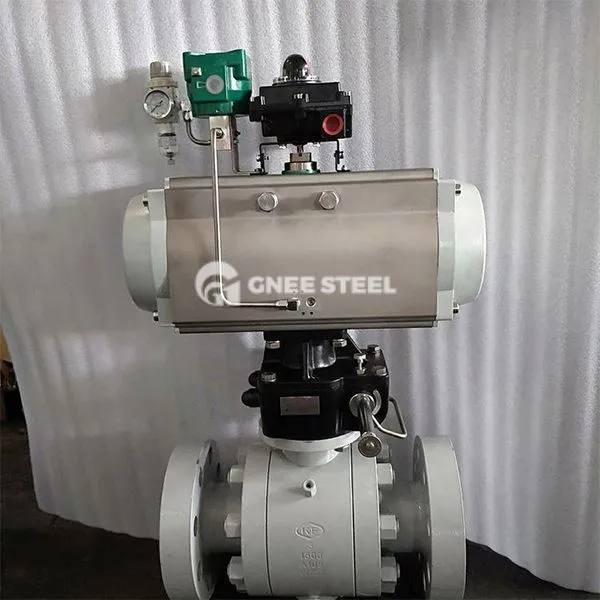

Kõrgsurve2- teedKuuliklapid kirjeldus
Kõrgsurve kahesuunaline kuulventiil on spetsiaalselt loodud kõrgsurve keskmise juhtimise jaoks. See võtab kasutusele kaheosalise klapi korpuse (põhiklapi korpus + lisaklapi korpus) ja äärikuühenduse struktuur. Keskkond avatakse ja suletakse või voolu suunda kontrollitakse, pöörates kuuli 9 0 kraadi. See sobib klassi 150 ~ 2500 naela jaoks (PN1.0 ~ PN420) kõrgsurve stsenaariumid.
Põhistruktuur sisaldab:
Spliti klapi kere: pea- ja lisaklapi kehad on ühendatud poltide või äärikutega, mis on mugav lahtivõtmiseks ja tihendi asendamiseks;
Flokeeriv/fikseeritud kuuli kujundus:
8.
Fiksiga pall: pall fikseeritakse ülemise ja alumise klapi varred ning klapi iste on hõljuvalt suletud, mis sobib ülikõrge rõhu tagamiseks (suurem või võrdne PN420-ga);
Riistav vorm
Kõrgsurve2- teedKuuliklapide spetsifikatsioon
|
Dn |
DN15 ~ 200mm |
|
Nominaalsurve |
1,6 ~ 42MPa (muu rõhustandard, palun märkige tellimisel) |
|
Kehamaterjal |
WCB (C), SS304 (P), SS316 (R) |
|
Tihendusmaterjal |
PTFE (F), ppl (ppl), metall kõva (H), kõva sulam (Y) |
|
Keskmine temp. |
W2: -20 ~ 150 kraadi W3: -20 ~ 250 kraadi w4: -29 ~ 425 kraad |
|
Ühendusrežiim |
Äärik, tagumik keevisõmblus, naissoost niit |
|
Pneumaatiline ajam |
JLAT -seeria, JLAW -seeria, LMPORTED ACHUATORI SERS |
|
Tegevusrežiim |
Topeltnäitleja, üksik näitlemine tavaliselt suletud, üksik näitlemine on tavaliselt avatud |
|
Elektriam |
JLA sari, JLB seeria, LMPORTED Actuator Series |
|
Juhtimisrežiim |
Standardlüliti tüüp, Lntegral reguleeriv tüüp, integreeritud lüliti tüüp, väljasiini tüüp |
Kõrgsurve2- teedKuuliklapid
Rakenduse ja mudeli näited
PETROCEMILILINE: juhtige kõrgtemperatuuri ja kõrgsurveõlisid ja happeid (näiteks q41f -16 p roostevabast terasest kuulventiil); Energia ja võimsus: aurutorustikud ja katlasüsteemid (näiteks BKH seeria pneumaatilised kõrgsurveventiilid); Hüdrauliline süsteem: hüdraulilise õli vooluahela lülitamine (näiteks KHB tüüpi kõrgsurvega süsinikterase kuuliklapp); Spetsiaalsed söötmed: söövitavad gaasid (näiteks 316L roostevabast terasest + karbiidi tihendi kombinatsioon).
Valiku- ja paigalduspunktid
valimissoovitused: Rõhu stsenaariumid: tähtsustage fikseeritud kuuli struktuur + karbiidi tihend, mis sobib sagedaseks avamiseks ja sulgemiseks ning löögikoormuseks; Korrosiivne söötme: valige 316/316L roostevabast terasest klapi korpus või niklipliidiga pind; Flange Standard: sobitage torujuhtme ääriku spetsifikatsioonid (näiteks ASME B16.5, HG/T20592). Installimise spetsifikatsioonid:
Verikolde poldid tuleb sümmeetriliselt pingutada, et vältida klapi korpuse ja lekke deformatsiooni;
Klapi varre tööruum (suurem või võrdne 90 kraadiga) tuleb reserveerida ja pneumaatiline/elektriline ajam peab olema varustatud piirlülitiga.
