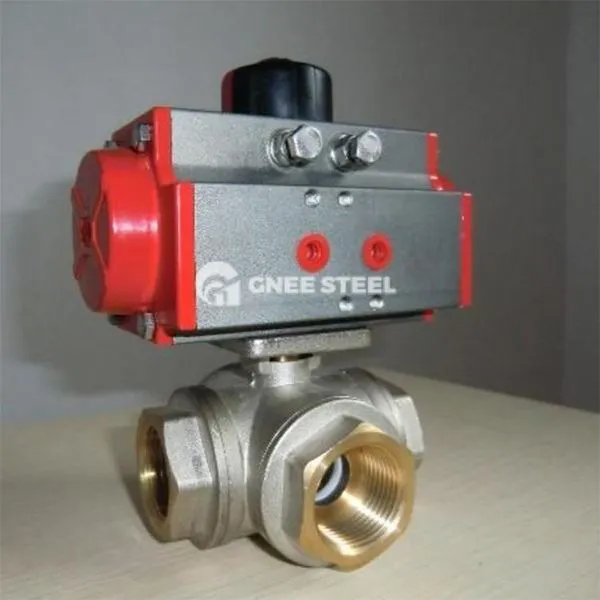

Kõrgsurve 3- tee kuulventiilid

Kõrgsurve kolmesuunaline kuulventiil on juhtventiil, mida kasutatakse kõrgsurvevedelikesüsteemides. See võib vahetada söötme voolu suunda, ühendada kanalid või sulgeda need valikuliselt palli pööramisega. See sobib vedeliku juhtimiseks kõrgsurve, kõrgtemperatuuri ja väga söövitava keskkonnaga, näiteks nafta, keemiatööstus ja maagaas.

Struktuur ja klassifikatsioon
Põhikomponendid

Põhikonstruktsioon koosneb klapi korpusest, kuulist, klapiistmest, klapi varrest ja töökäepidemest. Klapi korpus on enamasti roostevabast terasest või süsinikterasest ning pall võib olla valmistatud survekindlatest materjalidest nagu messingist ja roostevabast terasest.

Tihendusmaterjalide hulka kuuluvad fluorosubber, polütetrafluoroetüleeni (PTFE) jne, et tagada tihendamine kõrgsurvekeskkonnas.

Tüüpi klassifikatsioon
T-tüüpi: üksteisega saab ühendada kolme ortogonaalset toru või kolmanda kanalit saab ära lõigata, mis sobib ümbersuunamise ja ühinemise tingimuste jaoks.
L-tüüpi: ühendatud on ainult kaks ortogonaalset toru ja kolmandat kanalit ei saa samal ajal ühendada. Seda kasutatakse peamiselt keskmise jaotuse jaoks.
Y-tüüpi: disainilahenduse 120-kraadise või 135-kraadise ümbersuunamise port, mis sobib keskmise lülitusstsenaariumide jaoks.

Tööpõhimõte
Klapi vars ajendatakse käepideme või ajami abil pöörlema, ajendades palli pöörlema ​​erinevate nurkade alla, et kanal avada ja sulgeda või voolu suunda vahetada:
‌ ‌ ‌ ‌ ‌ ‌ ‌ avatud olek: kuuli kanal on joondatud torujuhtmega ja keskmine voolab vabalt;
‌ kokkulepped olek
Tihendusmehhanism tugineb mehaanilisele kiilu rõhule klapi istme ja kuuli ja elastse tihendusmaterjali vahel, et tagada kõrge rõhu all null leke.



Kõrgsurve 3- tee kuulventiilid



Rakendused

• Tööstuslikud väljad: kõrgsurvevedeliku juhtimine, näiteks surugaasi (CNG) transport, hüdrosüsteemid ja naftavälja torujuhtmed;
• Erikeskkond: kõrge temperatuuriga auru ja söövitavate keemiliste torujuhtmete voolu suuna reguleerimine ja jaotus.
