Mootoriga 2- tee kuulventiilide kirjeldus
Motoriseeritud kahesuunaline kuulventiil koosneb elektripruugist ja kuulventiili korpusest. Motoriseeritud ajam ajab palli pöörlema, et saavutada torujuhtme söötme sisse- ja väljalülitamine. See sobib HVAC, tööstusautomaatika ja muude stsenaariumide jaoks.
Klapi korpuse materjal on peamiselt messingist või roostevabast terasest ning tihendusmaterjal on tavaliselt fluorobber ja polütetrafluoroetüleeni (PTFE), et tagada korrosioonikindlus ja pikaajaline tihendus.
Disainifunktsioonid
Motoriseeritud ajam toetab käsitsi tööt (näiteks hoobasid või nuppusid) ja automaatset juhtimist. Mõnel mudelil on sisseehitatud vedru lähtestamisfunktsioon, mis suudab klapi automaatselt sulgeda, kui toide on välja lülitatud, et vältida süsteemi rikkeid.
Kuulventiili struktuuril on madala voolutakistuse ja kõrge tihendamise eelised ning see sobib söötmete, näiteks vesi ja gaasi sisse/välja juhtimiseks.
Tööpõhimõte
Juhtimismehhanism
Mootoriga ajami võtab termostaadist või juhtimissüsteemist elektrisignaali vastu, ajab palli pöörlema 90 kraadi, lülitab klapi täielikult avatuks või täielikult suletuks ning kontrollib seega söötme voolu või blokeerimist. Mõned tipptasemel mudelid (näiteks Honeywelli tooted) saavad veevoolu suuruse täpse kontrolli, reguleerides kuuli ava, reguleerides sellega vee temperatuuri.
Töörežiim
Automaatne režiim : kontroller saadab juhiseid ja ajamiga sõidab paulventiili vahetamise lõpetamiseks;
Käsitsi režiim : ajutine töö läbi ajami käsitsi seadme, mis sobib silumiseks või toitekarbe stsenaariumideks
Mootoriga 2- tee kuulventiilide spetsifikatsioon
|
Üksus nr. |
240120fm -54 |
|
Suurus |
1/4'' - 4'' |
|
Materjal, mida saame teha |
304 304 l 316 316 l cf8 cf8m cf3 cf3m |
|
Laos |
ASTM A351 CF8 (304), ASTM A351M CF8M (316) |
|
Niit |
BS21 (BSPT & BSPP), ANSI/ASME B1.20.1 (NPT), DIN2999 (R/RP), JIS B 0203/2 (PT), KS B0221/2 (PT), ISO {9}}, ISO {{10} jne. |
|
Kujundusstandard |
API 608 |
|
Kontrollistandard |
API 598, EN12266 |
|
Testimine |
100% lekke testimine |
|
Hinnang |
1000PSI |
|
Temperatuur |
-20 kraad +150 kraadi |
|
Võimsus |
Käsitsi käitatav, lukustuskäepide vastuvõetav. |
|
Käepidemega värv |
Sinine, kollane, punane valik |
|
Pink |
Marineerimine ja koorimine |
|
Mudel |
Kuuliklapp |
|
Ühendus |
Naissoost niit |
|
Kuju |
Võrdne |
|
Rakendus |
Sobib õhu, maagaasi, õli, auru, vett ja nii edasi. |
|
Tarne üksikasjad |
Vastavalt iga järjekorra kogustele ja spetsifikatsioonidele |
|
Täielik aktsia väikeste tellimuste kiirete tarnete pakkumiseks. |
|
|
Tavalised tarneajad on 30–50 päeva pärast hoiuse saamist |
|
|
Proov |
Pakkuge tasuta proove ja kaubavedu. |
|
OEM ja ODM |
Aktsepteeritud ja professionaalne. Ostja joonistamine või kujundused on saadaval |
|
Materiaalse testi aruanne |
on tellimuse esitamisel saadaval nõudmisel. |

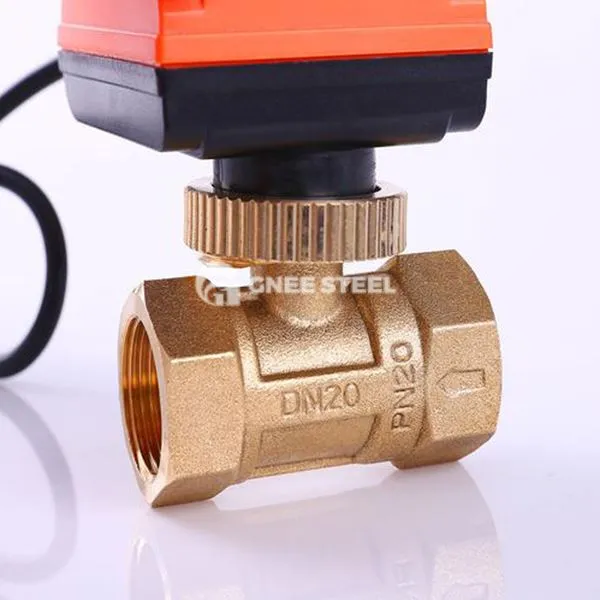

Mootoriga 2- tee kuulventiilid
perspektiive eelised
kõrge tihendus Korrosioonikindlus
Funktsiooni laiendamine
Mõned mudelid toetavad seost proportsionaalsete integraalkontrolleritega, et saavutada pidev voolu reguleerimine (vajalik on spetsiaalsed ajamid).
Rakendused
HVac System: kasutatakse ventilaatori mähise vee ringluse juhtimiseks, kuuma ja külma vee reguleerimiseks sisse ja välja ning temperatuuri automaatse temperatuuri reguleerimise saavutamiseks temperatuuride automaatseks korrigeerimiseks; Tööstuslikud torustikud
Paigaldusnõuded
Paigaldage eelistatavalt tagasivoolutorusse veekindluse vähendamiseks ja kondensatsioonivee vältimiseks tuleb klapi korpus isoleerida
