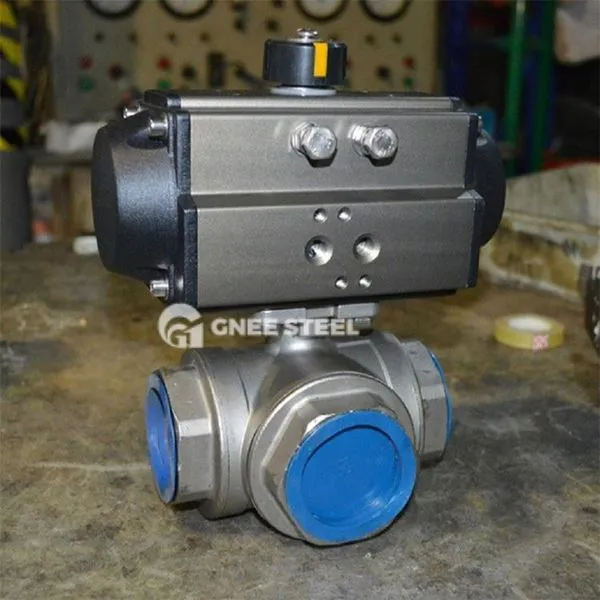

Kõrgsurve 3 -suunaline kuulventiil
Kirjeldus
Kõrgsurvega kolmesuunaline kuulventiil on klapp, mis on mõeldud kõrgsurvevedelikusüsteemidele. See suudab palli pöörata keskmise voolu lülitumist, ümbersuunamist, ühinemist või kanali sulgemist kolme torujuhtme vahel. Kanali struktuuri kohaselt saab selle jagada järgmisse:
L-tüüpi: ühendab kaks vastastikku risti ja blokeerib kolmanda kanali, mis sobib keskmise jaotuse jaoks.
T-tüüpi: toetab kolme kanali paindlikku lülitamist, realiseerib täispassi, ümbersuunamise või ühinemise kontrolli ja kohaneb keerukate protsessivoogudega.
Kõrgsurve 3 -suunaline kuuliklapi spetsifikatsioon
| Suurusevahemik | 1\/2 "~ 4", DN15 ~ 100 |
| Näitlemisrežiim | Topeltnäitlemine, kevad tagasi (üks näitleja) |
| Töörõhk | 1,6MPA |
| Õhuvarustuse rõhk | 2,5 kuni 8 baari |
| Eluiga | 1, 000, 000 (1 miljon) korda |
| Pöördenurk | 90 kraadi ± 4 kraadi |
| Kehamaterjal | SS304, SS316, SS316L |
| Tihendusmaterjal | Ptfe: -30 kraad ~ 180 kraad, ppl: -30 kraad ~ 250 kraad |
| Viiside arv | 2 -tee |
| Lõppühendus | Topeltühing |
| Rakendatav meedia | Vee, õhu, gaasi, õli, vedeliku kontroll |
| Valikuline käivitamine | Handlever, elektrilised või pneumaatilised aktiveeritud |
| Valikulised lisaseadmed | Namuri solenoidventiil, limiitlüliti, FRL, asendinäitaja, käsitsi seade |
| Rakendus | Toit ja jook, vesi ja reovesi, ülikerge vesi, magestamine, kemikaal, tekstiil, farmaatsia, tselluloos ja paber |
Kõrgsurve 3 -suunaline kuulventiil
Omadused
kõrge rõhu tolerants: integreeritud sepistatud klapi korpuse ja manustatud klapi istmekujundus, rõhuvahemikuga 1. 6-80 MPA, mis vastab kõrgsurve stsenaariumide, näiteks nafta- ja keemiatööstuse vajadustele.
Oluline tihendus
Multi-funktsiooni voolu juhtimine: Kuuli 90-kraadise pöörlemise kaudu saab keskmise voolu suuna lülitada, ühendada või jagada, vähendades süsteemi energiatarbimist 15%-20%.
Pikk Life: kulumiskindlad karburiseeritud klapi vars ja vahetatavad tihendid, mille kasutusperiood on üle 100, 000 ava- ja sulgemistsüklid.
Rakendused
Perotseemiatööstus:
Kõrge temperatuuriga õli ja gaasi ümbersuunamine (näiteks reaktori tooraine lülitamine), kõrgsurve aurutorustik.
Energy ja Power:
Sula soola energia ladustamissüsteem keskmise lüliti, temperatuuri takistus 450 kraadi \/rõhutakistus 32MPa.
Keskkonna veetöötlus:
Kõrgsurvega reoveepuhastide täpne annustamine, mis sobib söövitavate vedelike jaoks.
Aerospace:
Kütuse- või hüdraulilise süsteemi juhtimine, mis talub äärmist vibratsiooni ja temperatuuri erinevusi.
