Kõrgsurve roostevabast terasest kuuliklapid Kirjeldus
Roostevabast terasest kuulventiil on roostevabast terasest ja mis on mõeldud kõrgsurve töötingimuste jaoks. See võib keskmise ära lõigata või voolukiirust juhtida, pöörates palli 90 kraadi. Rõhuvahemik on tavaliselt 16-500 mpa. Selle põhifunktsioonid hõlmavad järgmist:
Cutoff\/Regulation: täispuhumine võib vedeliku täielikult blokeerida või reguleerida voolukiirust, mis sobib kõrgsurvetorustikest, näiteks nafta- ja keemiatööstustele;
Multi-suunaline kontroll: kolmesuunaline struktuur (T-tüüpi\/L-tüüpi) toetab keskmise ümbersuunamise, ühinemise või voolu suuna lülitumist.
Põhistruktuur ja tehnilised parameetrid
klapi korpus ja materjal
klapi kere materjal: peamiselt 304, 316, 316L roostevaba teras, tugeva korrosioonikindlusega; Duplex terasest (2205\/2507) või Hastelloy sulami saab valida äärmuslike töötingimuste jaoks, rõhutakistusega 500MPa.
Connection meetod Sealing System
Soft pitser: ptfe või ppl -klapi iste, temperatuuritakistus -196 kraad ~ 180 kraad, null leke (lekketase ANSI VI);
Hardi pitser: stelliit 6 kattega, temperatuuri takistus 450 kraadi \/rõhutakistus 25MPa, mis sobib aurule, tugevale happele ja muule söötmele.
Drive Mode
MANUAL: tsingisulami käepide või turbiini ajam, mis töötab vähem kui 50N · m või võrdne;
Pneumaatiline\/elektriline: reageerimiskiirus, mis on vähem või võrdne 0. 05 sekundit toetage kaugjuhtimispulti ja automatiseerimise integreerimist.
Kõrgsurve roostevabast terasest kuulventiilide spetsifikatsioon
| Parameeter | Indikaatorivahemik | Kohaldatavad standardid |
|---|---|---|
| Talub pingetaset | 16-500 mpa | API 6D\/GB1223758 |
| Töötemperatuur | -196 kraad ~ 550 kraad | ANSI B16.3478 |
| Vooluvõimsus | CV väärtus, mis on suurem või võrdne 210 -ga (DN50 täispuhumine) | ISO 520815 |
| Teenuse elu | Suurem kui 100, 000 ava- ja sulgemistsüklid | API 59868 |

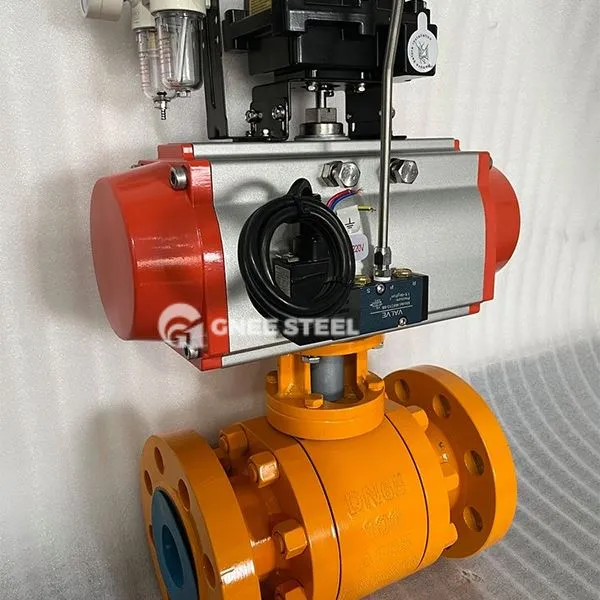

Kõrgsurve roostevabast terasest kuulventiilid
Rakendused
Petroleum ja maagaas:
Kõrgsurveõli ja gaasi kaevupea piiri (näiteks q41f -160 p klapi kere), vastupidav sulfiidi korrosioonile;
Keemiline protsess:
Tugev happe keskmine ümbersuunamise kontroll (näiteks 316L klapi keha + kõva tihedus), rõhutakistus 25MPa;
Energy ja Power:
Ülekriitiline aurutorustiku reguleerimine (dupleks -terasest klapi korpus), temperatuuri takistus 550 kraadi \/rõhutakistus 42MPa;
Aerospace:
Vedela vesiniku\/vedela hapniku kohaletoimetamise süsteem, madal temperatuuritakistus -196 kraad.
Valiku- ja hoolduspunktid
valimispõhi:
Media sobitamine
Spressure kohandamine
Installimine ja hooldus:
Äärikute poldid peavad deformatsiooni vältimiseks pingutama diagonaalselt, millele on ette nähtud pingutusjõud väiksem kui 200n · m;
Kontrollige regulaarselt tihenduspinna kulumist ja kõva tihenemisklapi lekkekatset on soovitatav teha iga 5, 000 avade ja sulgemiste järel.
