Kõrgsurve elektriline kuuliklapi kirjeldus
Kõrgsurvega elektrilised kuuliklapid lahendavad kõrgsurve, kõrgtemperatuuri ja söövitava söövitava keskkonna täpse juhtimise probleemi, läbi roostevabast terasest\/dupleks-terasest klapi kere, elektriami ja kõva\/pehme tihendussüsteemide koordineeritud kujunduse. Tüüpilisi tooteid nagu q41f -160 p ja q941f -16 p on laialdaselt kasutatud naftakeemilises, energias ja muudes väljades. Nende kiire reageerimine (vähem või võrdne 0. 05 sekundiga), kaugjuhtimispuldi ja pikk eluiga parandavad oluliselt tööstussüsteemide ohutust ja tõhusust.
Main kehakujundus
Vali keha ja materjal: 304, 316L roostevabast terasest või dupleksiterasest (näiteks 2205\/2507) Sepistatud klapi korpus, rõhuvahemik 16-500 mPa, mis sobib kõrge temperatuuri jaoks (-196 kraad ~ 550 kraadi) ja tugev korporoosiivne keskkond (näiteks happeline, alkali llefiid);
Drive System: integreeritud plahvatuskindla elektri alustaja (IP67 kaitsetase), toetab 0. 05 sekundit kiire avamine ja sulgemine, pöördemoment väiksem kui 50N · m, saab PLC või DCS-süsteem kaugjuhtida;
Sealing Technology:
Soft SEAL: PTFE või PPL -klapi iste, lekketase ANSI VI, sobib puhta vedelike jaoks (näiteks vesi, aur);
Hardi tihend
Core funktsioonid
kõrge rõhu piirmäär: täis läbimõõduga disain (näiteks DN300) saavutab rõhukaotuse null, rõhutakistusega 500MPa ning seda kasutatakse nafta- ja gaasi kaevude ja ülekriitiliste aurutorustikes;
Intelligent Regulatsioon: V-kujuline kera elektrilise ajamiga, lineaarse voolu reguleerimise täpsus ± 2%, vähendades süsteemi energiatarbimist 15%-20%;
Sofety kaitse
Kõrgsurve elektrilise kuuliklapi spetsifikatsioon
|
Täitmismaterjalid
|
Roostevaba teras, malmist
|
|
Kehamaterjal
|
Roostevaba teras (SS316, SS304)
|
|
Valikuline suurus
|
1\/2 "~ 4", DN15 ~ DN100
|
|
Tihendusmaterjal
|
NBR, EPDM, PTFE, metalli pitser
|
|
Rakendatav meedia
|
Gaas, vedel, vesi, õli kontroll
|
|
Kohaldatav temperatuur
|
-10-150 kraad
|
|
Valikuline ajami funktsioon
|
Lülituste tüüp, reguleeriv tüüp, intelligentne tüüp
|
|
Valikuline kollokatsioon
|
Elektiklapp, tihendusrõngas, piirlüliti, ajam
|
|
Töörõhk
|
1,6 ~ 6,4 m PA
|
|
Eluiga
|
1500, 000 (1 miljon) korda
|
|
Valikulised lisaseadmed
|
Namuri solenoidventiil, limiitlüliti, FRL, asendinäitaja, käsitsi seade
|
|
Rakendus
|
Toit ja jook, vesi ja reovesi, ülikerge vesi, magestamine, kemikaal, tekstiili, farmaatsia-, paberimass ja paber, kaevandamine,
Katla- ja elektritööstus |

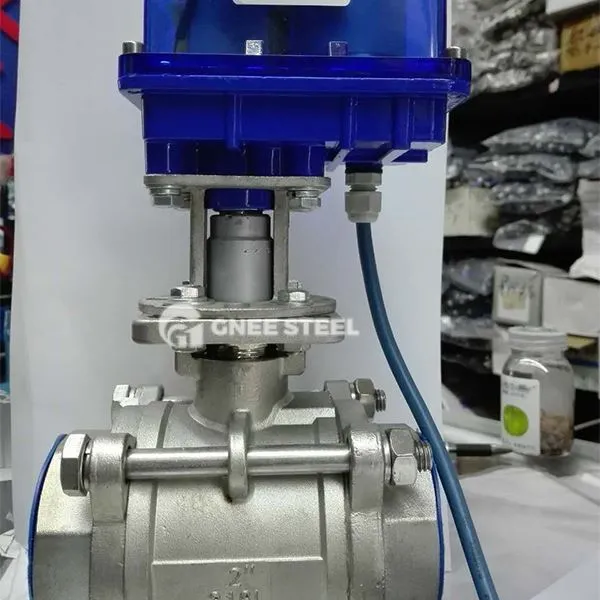

Kõrgsurve elektriline kuuliklapp
Rakendused
Naftakeemiline energia
Kõrgsurveõli ja gaasi transportimine: q41f -160 P kuulventiili kasutatakse väävlit sisaldava söötme katkestamiseks ja 316L klapi kere + kõva tihendi kombinatsiooni rõhutakistus on 25MPa;
Sulatatud soola energia ladustamissüsteem: kohanege 450 kraadi \/32MPa töötingimustega, et saavutada sulasoolakeskkonna kiire lülitamine.
Keemiline protsess
Tugev happe ümbersuunamise kontroll: PTFE tihendus + elektrijagaja reguleerib täpselt söövitavate vedelike voogu, mille lekkekiirus on 0 väiksem või võrdne. 01%.
Elektrisüsteem
Ülekriitiline aururegulatsioon: dupleks-terasventiili korpus talub 550 kraadi \/42MPa ja on varustatud elektrilise ajamiga, et saavutada rõhk suletud ahela juhtimine.
Valimis- ja töö- ja hoolduspunktid
valimisbaas
Medium Matching: kui kloriidioonide kontsentratsioon on suurem kui 50 ppm, tuleks valida 316L või Hastelloy materjal; Moneli sulami klapi keha on eelistatud vesinikfluoriinhappe keskkonnas;
Spressure Adaptsioon
Control requirements: For high-frequency adjustment (>1 0 0 korda päevas) eelistatakse servo elektriajakeid täpsusega 0,1%.
installimine ja hooldus
Kühti paigaldamine nõuab klapi kere deformatsiooni vältimiseks poltide diagonaalset pingutamist, mille efektiivse jõuga on väiksem kui 200n · m;
Kontrollige tihenduspinna kulumist pärast iga 5, 000 avamisi ja sulgemisi. Heeliumi massispektromeetria lekke tuvastamine on soovitatav igal aastal kõva tihendi ventiilidel.
