pistikupesa keevisõmbluse kuuliklapi kirjeldus
Socket keevituspalliklapp on torujuhtmega ühendatud pistikupesa keevitamisega. Selle ava- ja sulgemisosad on ümmarguste kanalitega sfäärid. Möödet saab sisse ja välja lülitada või voolu suunda saab juhtida 90 kraadi pöörlemisega. Seda kasutatakse peamiselt vee-, nafta-, gaasi- ja söövitavate vedelike torujuhtmesüsteemides (näiteks happed ja leelised). Rõhuvahemik on tavaliselt 1. 6-6. 4MPA ja temperatuuri takistus võib ulatuda -20 kraadi ~ 350 kraadi .
Põhistruktuur ja omadused
Ventiili kere kujundus
Ühendusmeetod: Pesakeevitus (SW) ühendus võetakse kasutusele, mis on kohandatud ASME B16.11 standardile, hõlpsasti paigaldatavale ja suurepärasele tihendusele; Materiaalne: klapi korpus on enamasti valmistatud 304\/316L roostevabast terasest või dupleks terasest, millel on tugev korrosioonikindlus ja mis sobib keerukate töötingimuste jaoks, näiteks väävlit sisaldav söötmed; Strukturaalne vorm täis puur\/vähendatud puur: täispuru kujundus vähendab rõhukadu ja vähendatud avakonstruktsioon sobib piiratud ruumiga stseenide jaoks.
Tihendus- ja ajamisüsteem
Sealing Type:
Soft pitser: PTFE või kummiklapi iste, lekketase kuni ANSI VI, mis sobib puhtaks vedelikeks;
Hardi tihend
Drive Mode: käsitsi, pneumaatiline või elektriline ajam, pneumaatiline reageerimise aeg, mis on vähem või võrdne 0. 05 sekundit, toetab kaugjuhtimispuldi.
pistikupesa keevisõmbluse kuuliklapi spetsifikatsioon
Suurused: 1\/2 "- 2", dn 15 - dn 50mm
Rõhuhinnang: klass150\/600\/800\/1500\/2500 naela
Klapi keha materjal: A105, F304, F304L, F316, F316L, 4A, F51 jne.
Haldab: kangi, käigu- või pneumaatilisi, hüdraulilisi ja elektrilisi ajameid
Keskkond: gaas, õli, vesi, hape
Ühenduse vorm: keermestatud, SW, BW lõpeb.
Kanal: sirge läbi tüübi
Standardid:
Kujundus: ASME B16.34 \/ BS 5351.
Näost näkku: tootja standard.
Lõpp lõpuni: tootja standard.
Keermestatud lõpp: ASME B1.20.1.
Socket Welding & BW lõpp: ASME B16.11.
Test: API 598\/BS 6755.
Tuleohutu test: API 597\/API 6FA.

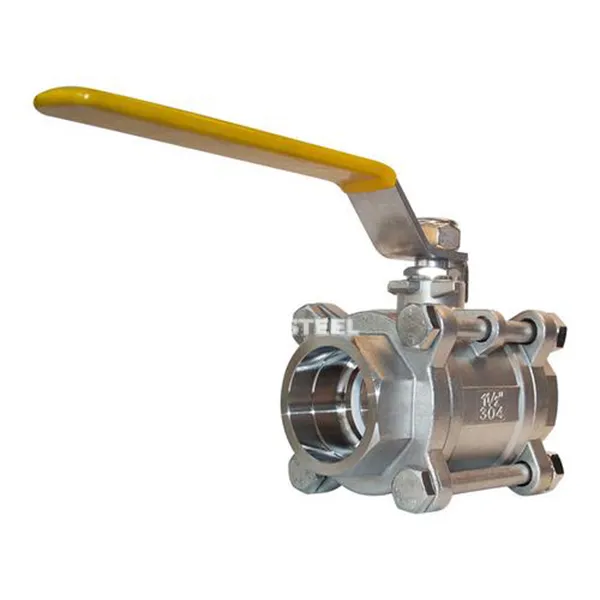

pistikupesa keevisõmbluse kuuliklapp
Rakendused
Naftakeemiline: hapu maagaasi torujuhtme katkestamine (q41f -160 p tüüp), kasutades 316L klapi keha + kõva tihendi kombinatsiooni;
Energia ja võimsus: sula soola energia ladustamissüsteemi keskmine lülitamine, temperatuurikindlus 450 kraadi \/rõhutakistus 32MPa;
Farmaatsiatooted ja toit: SUS316 poleeritud klapi korpus + pehme pitser, mis vastab sanitaartehnika nõuetele;
Veehooldus: kõrgsurvereoveepuhastide lisamine, mis sobib kõrgsageduslikuks avamiseks ja sulgemiseks (suurem kui 100, 000 korda elu).
