ISO 5211 otse paigaldatud kuulventiilid Kirjeldus
ISO 5211 Otsesed paigaldatud kuulventiilid on ISO 5211 nõuetele vastavad ventiilid, mille ülaosas on standardiseeritud liidese platvorm elektriliste ja pneumaatiliste ajamite otseseks paigaldamiseks, ilma et oleks vaja täiendavaid sulgusid. Ajami paigaldamise protsessi lihtsustamiseks ja süsteemi ühilduvuse suurendamiseks kasutatakse neid kuuliklappe laialdaselt kõrgsurve, kõrgtemperatuuri ja raskete meediumikontrolli stsenaariumide korral. Selle põhifunktsioonid hõlmavad järgmist:
Standardiseeritud liidesed: ajamid ja ventiilid on üksteisega otseselt ühendatud, kohanedes mitmesuguste ajamite kaubamärkidega ja vähendades hoolduskulusid;
Hõõrdetu avamine ja sulgemine: pall ja klapi iste on töö ajal kontaktist väljas, vähendades tihenduspinna kulumist;
Kõrge tihenemisklaud: sunnitud tihendusmehhanism (mehaaniline kiilumine + vedeliku abistamine) tagab nulllekke (tihendusklaud kuni VI).
Põhistruktuuri ja kujundusfunktsioonid
Põhikomponendi kujundamine
Kõrge platvormi liides:
Klapi korpuse ülaosa töödeldakse ruudukujuliseks või ümaraks platvormi, mis vastab ISO 5211 standarditele, pakkudes poldi augu asukohti ja mõõtmete spetsifikatsioone, et toetada sujuvat ajami kinnitamist;
Platvormi kõrgused ja aukude vahed on standardiseeritud, et mahutada mitmesuguseid või osaliselt pöörlevaid ajameid.
Tihendussüsteem:
Kahekordne tihendusmehhanism: klapi sulgemisel vars kuuli alla, moodustades mehaaniliselt sunnitud tihendi, vedeliku rõhk, et aidata veelgi tihendada tihendust;
Istmematerjal: metalli kõvatihend (volframkarbiidprits) Kõrge temperatuur ja kõrgrõhutakistus (-101 kraad ~ 815 kraad), pehme tihend (PTFE) Keemiline korrosioonikindlus.
Ohutuskaitse:
Varre levitava väljastpoolt struktuur, et vältida keskmise rõhu väljumist varre väljalülitamist;
Tulekindel disain (nt grafiidi pakkimine) tagab ohutuse kõrge temperatuuriga töötingimustes.
Operatsiooniprotseduur
Avatud: pöörake klapi vars vastupäeva, pall tõstab istmelt maha ja pöörab 90 kraadi, voolutee on täielikult avatud;
Sulgemine: pöörake klapi vars päripäeva, pall lähtestab ja surub seejärel tihendi moodustamiseks alla.
ISO 5211 otse paigaldatud kuulventiilide spetsifikatsioon
| Toote kirjeldus | ISO 5211 otse paigaldatud kuulventiilid |
| Nominaal läbimõõt | 1\/4 "~ 4" (DN6 ~ DN100) |
| Töötemperatuur | -46 deg. C ~ 200 kraadi. C (töötemperatuuri vahemik võib erinevate materjalide puhul erineda) |
| Töörõhk | 1000WOG |
| Peamised materjalid | SS304, SS316, SS304L, SS316L |
| Iste-\/tihendimaterjalid | Ptfe |
| Tiige\/pakkimine | Ptfe |
| Kujundusstandard | ASME B16.34, ISO STD |
| Struktuuripikkus | ANSI ja Manustamise standard |
| Ühendage otsad | BSP, NPT |
| Lõpeb standard | ASME B1.20.1 |
| Katsestandard | ISO5208, API598 |
| Toimimismeetod | Käepide |
| Rakendus | Külm\/kuum vesi, õli, gaas |
| Muud funktsioonid 1 | 2 -osaline keha |
| Muud funktsioonid 2 | Väike töömoment |
| Muud funktsioonid 3 | Kinnituspadja suunamisega või ilma |
| Muud funktsioonid 4 | Laos on saadaval |
| Muud funktsioonid 5 | OEM |

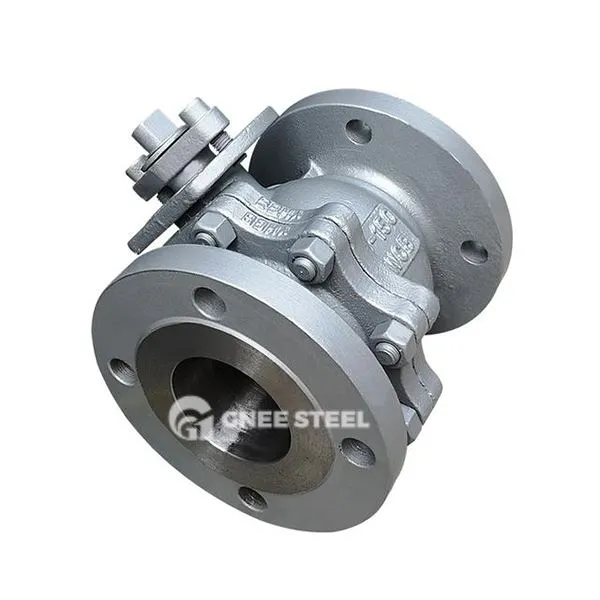

ISO 5211 otse paigaldatud kuulventiilid
Rakendused
Naftakeemiatööstus: kõrge temperatuuriga õlitorustik (temperatuurikindlus 815 kraad), hüdrogeenimisreaktori sisse- ja väljalaskeava;
Maagaasi ülekanne: kõrgsurvetorustik (klass 600 ~ 2500), veeldatud maagaasi ladustamis- ja transpordisüsteem (-196 kraadi tihendi stabiilsus);
Keskkonnakaitsetehnika: kanalisatsiooni töötlemine (korrosioonikindlad pehme tihendi), osakesi sisaldavat söötme piiri (kulumiskindlad kaetud kerad);
Automaatikatööstus: farmaatsiaatiline aseptiline torujuhtme (elektriaja täppisjuhtimine), toiduainete töötlemine (kiire avamine ja sulgemine).
