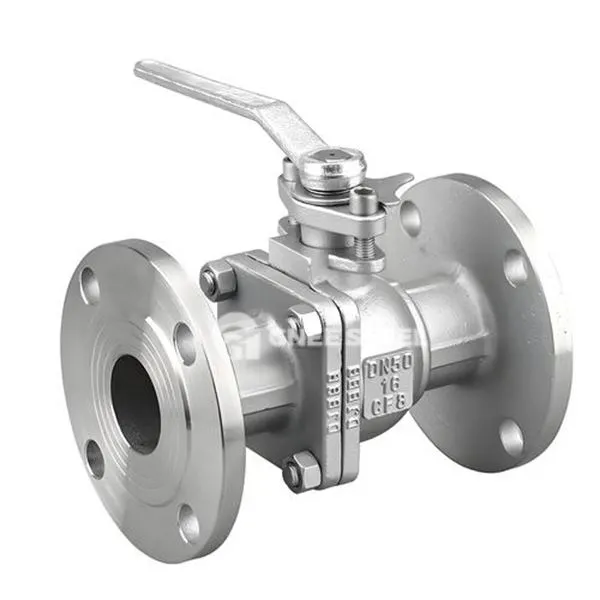

Metallist istuv kuulventiil kõrge temperatuuri jaoks

Kõrge temperatuuriga metallist kuulventiil on omamoodi tööstusventiil, mis on mõeldud äärmuslikeks kõrgetemperatuurideks töötingimusteks, läbi metalli tihendi struktuuri, et saavutada usaldusväärne kõrge temperatuuriga vedelike piir- ja reguleerimine, selle põhiomadused on järgmised:

Struktuurilised komponendid

Kõrgtemperatuurikindla klapi korpus

Vastub kroomi-molybdeeni teras (WC6/WC9), roostevabast terasest (304H/316H) või kõrgtemperatuuriliste sulami võltsimisteks, et taluda vähem või võrdne 980-kraadise termilise koormusega.

Karastatud pall

Kuulipind on supersfektiivselt kaetud volframkarbiidi või kroomi karbiidiga, karedus, mis on suurem või võrdne HRC60 -ga, vastupidav osakeste küürimise kulumisele.

Vastupidav metallist iste

Koobaltil põhinev/niklil põhinev sulamist iste kettavedru või metallist vastupidava rõngaga, kompenseerides automaatselt spetsiifilise rõhku soojuspaisumise ajal;

Kahesuunaline tihendusdisain, mis toetab positiivset ja negatiivset meediumist.

Tugevdatud STEM -süsteem

Laiendatud varre disain vähendab soojusülekannet ja hoiab ära kõrge temperatuuri varisemise;

Grafiidi pakkimine või lõõtsatihend välistab välise lekke.

Soojuse hajumise struktuur

Kohaliku temperatuuri juhtimiseks on saadaval valikuline klapi keha soojuse hajumise uimed või jahutusjak.



Metallist istuv kuuliklapp kõrge temperatuuri jaoks laos



Omadused

Äärmuslik temperatuurikindlus

Tavapärased mudelid taluvad 400 ~ 650 kraadi, spetsiaalsed disainilahendused kuni 980 kraadi (nt metallurgiline ahjugaasisüsteem).

Ülikõrge surve tihendamine

Kevadine eelkoormus + keskmise rõhu topeltoperatsioon, tihendades astme kuni API 598 VI klassi (lekkekiirus, mis on väiksem või võrdne 10-⁶ MBAR-L/S).

Termiline šokikindlus

Elastomeerne iste neelab termilist deformatsiooni, kohanedes temperatuuri järsu muutusega ± 300 kraadi /min (nt elektrijaam käivitus /peatamine töötingimused).

Tule- ja plahvatus tõend

All-Metal Construction vastab API 607 tulekaitsestandarditele ja hoiab pärast sulamist tihendite terviklikkust.

Rakendused

• Naftakeemiatööstus: katalüütiline pragunemisüksus Kõrge temperatuuriga nafta ja gaas (vähem või võrdne 650 kraadi), reformeri reaktoritorustik;
• Võimsuse energia: katla peaklapp (540 kraadi /17MPa), gaasiturbiini kütuse juhtimine;
• Metallurgiline tööstus: kõrgahju gaasitorustik, terasekasutamissüsteem (vähem või võrdne 980 kraadi);
• Lennundus: mootori testide kõrge temperatuuriga gaasi reguleerimine.
