pneumaatiline 3 -suunaline kuuliklapi kirjeldus
Pneumaatiline kolmesuunaline kuulventiil on suruõhu juhitud kolmesuunaline kuulventiil. Pneumaatiline ajam realiseerib palli 90 -kraadise pöörde, et viia lõpule keskmise voolu suuna ümberlülitamine, ümbersuunamine või ühinemine. Selle põhikategooriad hõlmavad järgmist:
L-tüüpi voolukanal: ühendab kaks vastastikku risti kanalit keskmise voolu suuna parempoolse nurga lülitamiseks (näiteks sisselaskeava → väljalaskeava A\/B lüliti);
T-tüüpi voolukanal: toetab kolme ortogonaalse torujuhtme ühenduse või kärpimist ning võib samaaegselt realiseerida ümbersuunamise, ühinemise ja mitme tee voolu regulatsiooni.
Põhistruktuur ja tehnilised parameetrid
Main Struktuur:
Valve kere materjal
Sealing System:
Pehme tihend (PTFE klapi iste): lekketase jõuab VI -ni, rakendatav temperatuur -30-180 kraad;
Metalli kõva tihedus: taluge temperatuuri -196-450 kraadi, mis sobib kõrge temperatuuri ja kõrgrõhu tingimuste jaoks. Pneumaatiline ajami:
Silindri ajami reageerimise aeg on väiksem või võrdne 2 sekundiga, toetades 0. 4-0. 6MPA õhuallika rõhk;
Voolu täpse reguleerimise ja automaatse juhtimise saavutamiseks saab paigaldada klapi positsiooni (näiteks elektro-pneumaatilist positsioneeri).
Tehnilised parameetrid:
Nominaalne läbimõõt: dn 15- dn300;
Rõhutakistuse tase: tavaline tüüp 1. 6-6. 4MPa, kõrgrõhk kohandatud tüüp kuni 31,5MPa;
Ühendusmeetod: äärik (dn 65- dn300), sisemine niit (dn 15- dn50).
pneumaatiline 3 -suunaline kuuliklapi spetsifikatsioon
|
Ese |
3 -suunaline L Port T Port Roostevabast terasest küljest pneumaatiline aurukontrollkuuli klapp |
||
|
Suurusevahemik |
1\/2 "~ 8", DN15 ~ 200 |
||
|
Näitlemisrežiim |
Topeltnäitlemine, kevad tagasi (üks näitleja) |
||
|
Töörõhk |
1,6 ~ 6,4MPa |
||
|
Õhuvarustuse rõhk |
2,5 kuni 8 baari |
||
|
Eluiga |
1, 000, 000 (1 miljon) korda |
||
|
Pöördenurk |
90 kraadi ± 4 kraadi |
||
|
Kehamaterjal |
SS304, SS316, SS316L |
||
|
Põhimaterjal |
SS304, SS316, SS316L |
||
|
Tihendusmaterjal |
Ptfe: -30 kraad ~ 180 kraad, ppl: -30 kraad ~ 250 kraad |
||
|
Viiside arv |
3 -suunaline l port või t port |
||
|
Lõppühendus |
Ääristatud lõpp |
||
|
Rakendatav meedia |
Vee, õhu, gaasi, õli, vedeliku kontroll |
||
|
Valikuline käivitamine |
Handlever, elektrilised või pneumaatilised aktiveeritud |
||
|
Valikulised lisaseadmed |
Namuri solenoidventiil, limiitlüliti, FRL, asendinäitaja, käsitsi seade |
||
|
Rakendus |
Toit ja jook, vesi ja reovesi, ülikerge vesi, magestamine, kemikaal, tekstiili-, farmaatsia-, paberimass ja paberi-, kaevandus-, katla- ja energiatööstus |
||

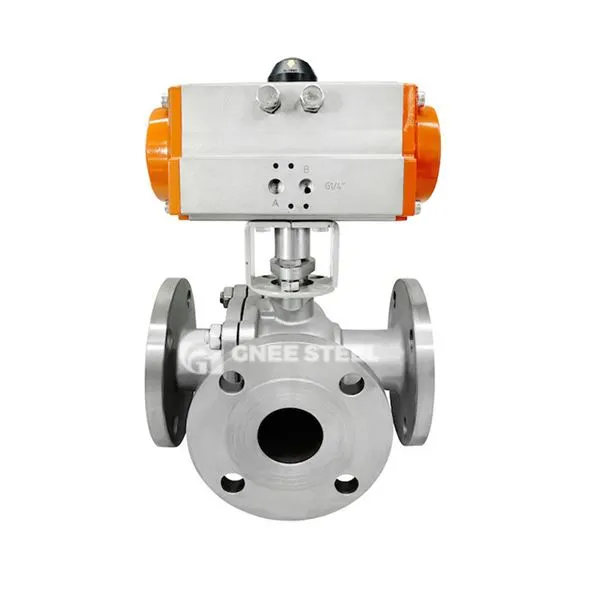

pneumaatiline 3 -suunaline kuuliklapp
Rakendused ja eelised
Tööstusvaldkond:
Keemiline protsessi kontroll: reaktorite mitme kanaliga söödete lülitamine (näiteks vahelduv hape ja leelise transport);
Energiasüsteem: tuumaelektrijaamade jahutav veejaotus, kõrge temperatuuriga aurutorustiku lähenemise kontroll;
Keskkonnakaitsetehnika: Diverter -klapi reoveepuhastide rühm, merevee magestamise seadmete soolsuse reguleerimine.
Põhieelised:
Kiire reageerimine: pneumaatiline ajami avamine ja sulgemisaeg on vähem kui 3 sekundit, mis sobib kõrgsageduslike tööstsenaariumide jaoks;
Tugev korrosioonikindlus: 316L roostevabast terasest klapi korpusel on 3-5 korda suurem kloriidioonide ioonide korrosiooniresistentsus;
Kõrge hügieenistandard: peegel poleerimine (RA on 0 vähem või võrdne. 8 μm) vastab toidu- ja farmaatsiatööstuse aseptilistele nõuetele.
