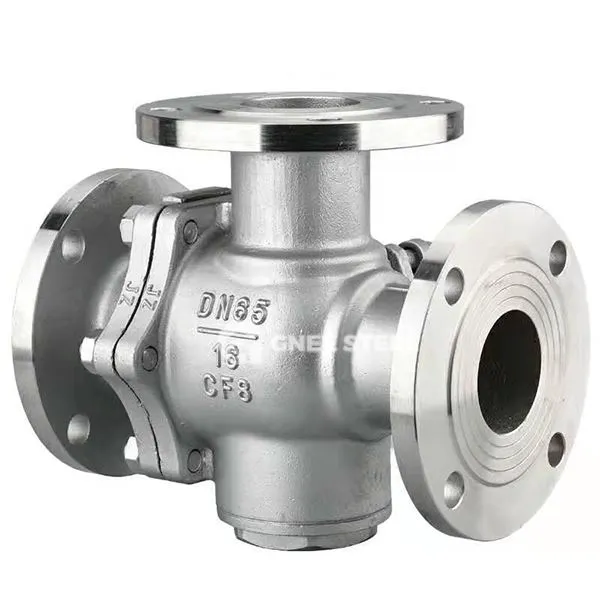

SS kolmesuunaline kuulventiil

Roostevabast terasest kolmesuunaline kuulventiil on torujuhtme juhtimislement, mille peamine materjal on roostevabast terasest (näiteks 304, 316L jne). Kuulit saab pöörata 90 kraadi, et saavutada keskmise voolu suuna ümbersuunamise, ühinemise või vahetamise. Selle põhistruktuurilised omadused hõlmavad järgmist:

‌Flow Channel Design‌:
‌L-tüüpi voolukanal‌: realiseerige keskmise voolu suuna parempoolse nurga lüliti (näiteks sisselaskeava → väljalaskeava A\/B lülitamine);
‌T tüüpi voolukanal‌: toetage kolmesuunalist keskmist ümbersuunamist või ühinemist, mis sobib keeruka protsessi kontrollimiseks.
‌Sealing System‌:
Pehme tihend (PTFE\/EPDM -klapi iste): saavutage null lekke, rakendatav temperatuur -30-180 kraad;
Metallist kõvatihend (näiteks volframkarbiidikate): taluge -196-450 kraadi äärmuslikke töötingimusi.

Eelised
‌ korrosioonikindlus‌:
304 Roostevaba teras sobib tavaliseks söövitavates keskkondades (näiteks nõrk hape, veeaur);
316L Roostevaba teras sisaldab molübdeeni ja selle vastupidavust kloriidioonide ioonide korrosioonile suurendab 3-5 korda, mis sobib merevee ja tugeva happe söötme jaoks.
‌Fluidsed omadused‌:
Täis- ja kogukujundus vähendab voolutakistust, voolu efektiivsust suurem või võrdne 99%-ga;
Pinna poleerimine (RA vähem või võrdne 0. 8 μm) vastab toidukvaliteedi hügieeni standarditele.
‌Operatsiooniline mugavus:
90 -kraadine kiire avamine ja sulgemine, pöördemoment väiksem või võrdne 20 n · m (allpool DN50);
Toetab manuaalset, elektrilist või pneumaatilist juhtimist, reageerimisaega, mis on vähem või võrdsed 2 sekundit (pneumaatiline tüüp).



SS kolmesuunaline kuulventiil



Rakendused
Keemiline protsessi kontroll: vahelduv happe- ja leelisekeskkonna transport reaktorites (näiteks 98% kontsentreeritud väävelhape ja 32% vedelaid leeliseid); Reoveepuhastussüsteemide ümbersuunamise ja ühinemise kontrolli.
Energia- ja keskkonnakaitse: tuumaelektrijaamade jahutav veejaotussüsteem; Merevee magestamise seadmete kõrge soolsusega meediumijuhtimine.
Toit ja farmaatsiatooted: steriilsete vedelike sanitaarvedelik (piimatooted, farmaatsiatooded).
Valiku- ja paigalduspunktid
Materjali valik: 316L Materjal + keraamilise katteklapi iste on eelistatud väga söövitavates keskkonnas; Kõrgtemperatuuriliste aurutorude jaoks on vaja metalli kõva tihendi tüüpi (＞ 200 kraadi).
Ühendusmeetod: keermestatud ühendus (DN 15- DN50): lihtne paigaldamine, sobib väikeste torujuhtmete jaoks; Äärikuühendus (DN 65- DN300): rõhutakistuse tase võib jõuda PN40-ni, mis sobib tööstuslike kõrgsurvesüsteemide jaoks.
‌ installimise spetsifikatsioonid‌:
Horisontaalne paigaldus ja reserveerige klapi käepideme 90 -kraadine tööruum;
Keermestatud liidesed tuleb mähkida toores lindi + hermeetikuga ja ääriku ühendused kasutavad grafiithaavatihendeid;
Pärast paigaldamist on vaja 1,5 -kordset töörõhu testi ja rõhku tuleb säilitada 10 minutit ilma lekketa.
