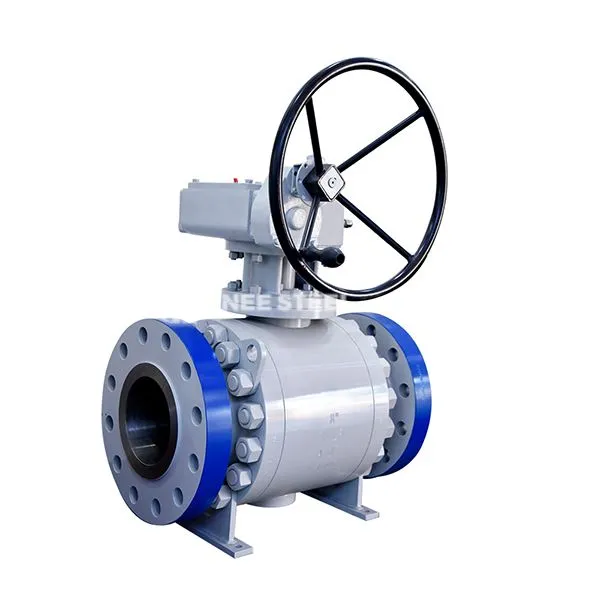

orbiidi tõusev varre kuuliklapi kirjeldus
Orbitaali tõusva tüvi kuuliklapp on suure jõudlusega klapp, millel on järgmised tähelepanuväärsed omadused:
Hõõrdetu töö: klapp pöörab pooli läbi kasvava varre avamise ja sulgemise saavutamiseks, mis on hõõrdetu ja sobib pikaajaliseks sagedaseks tööks.
Sunnitud tihendamine: Kui klapp on suletud, ei saa see mehaanilise kiilujõu tagamiseks tugineda keskmise rõhu kaudu varre allosas oleva kiilukujulise kaldtee kaudu, sundides palli klapi istme vajutamiseks, et saavutada tihe tihe ja null leke.
Isepuhastusfunktsioon: Avamise ja sulgemise hetkel on klapiistme ja pooli vahel pisikeste lünkade tsükli moodustumise tõttu survestatud vedelik pooli ja klapi õõnsuse kiireks küürimiseks, et saavutada isepuhastus.
Ühekoha kahesuunaline tihendus: ühekohaline disain, tihendamine tugineb välisele sunniviisilisele jõule, ei tugine kahesuunalise tihendamise saavutamiseks torujuhtme keskmise rõhu rõhule, mida voolu suund mõjutab.
Madal pöördemoment: kuna klapi iste ja pall ei hõõru lülitusprotsessi ajal, on pöördemoment madal ja hõlpsasti töötav.
Klapi istme kohalik väljapöördumine: ventiili avamisel ja sulgemisel tõstetakse klapi vars kõigepealt, et klapipall ja klapi iste kontaktidest koheselt välja saaks, hädaolukorra väljalülitusventiili ringluskanal on kohe täielikult avatud või täielikult suletud, nii et ventiil lülitusprotsessis ilma klapi istmete istmete pinnata pinnale parandaks.
Lõigatud ja õõnsuse ülerõhu leevendamine: Orbitaalkuuli klapi ühekohalise kujunduse tõttu on klapi õõnsus alati ühendatud torujuhtme ühe otsaga, nii et klapi õõnsuses pole keskmist, nii et pole vaja ventiiliõõne rõhku leevendada.
Madal levinud disain: API 622 sertifikaadiga tootjatelt pakkimine erinevatel temperatuuridel ja meediumil võib olla mitmesuguseid võimalusi, on edukalt läbinud ISO 15848-1 A -klassi A -klassi pitseerimistüüpi testi, et täita mitmesuguseid keskkonnavajadusi.
Kolmekindla disain: Orbitaalsed kuulventiilid vastavad kõik API 607 ja API 6FA tulekaitse nõuetele, millel on antistaatiline disain ja iviatsioonivastane vars.
orbiidi tõusev varre kuuliklapi spetsifikatsioon
Nominaalsurve: Pn1.6 ~ 25. 0 mpa;
Nominaalne läbimõõt:DN25 ~ 600mm;
Töötemperatuur:F tüüpi 29 kraad ~ 200 kraadi; Y Tüüp 29 kraad ~ 600 kraad;
Rakendatav meedia:Petroleum, naftatooted, maagaas, vesi ja muud söötmed.
orbiidi tõusev varre kuuliklapp
Valimine ja kasutamine spetsifikatsioon
Rõhu sobitamine: klass 150 ~ 2500 vastavalt süsteemirõhule eelistas kõrgrõhu stsenaarium roostevabast terasest klapi korpust + kõva tihend;
Sõidurežiim: käsitsi, pneumaatilised või elektrilised ajamid sobivad erinevate automatiseerimisvajaduste jaoks;
Paigaldusnõuded:
Klapi vars paigaldatakse vertikaalselt, et vältida osalist laadimist ja tagada juhtmehhanismi sujuv liikumine;
Keskkonna tahkete osakeste sisaldamine peab olema eelfilter, et vähendada tihenduspinna kulumise riski
