Pöördkuuli klapi kirjeldus
Pöörleva kuuliklapp on kahesuunalise kõvasti suletud kuulventiili täiustatud toode. See mõistab söötme sisselülitamist, pöörates palli ümber telje. See on spetsiaalselt loodud osakesi sisaldavatele söötmetele ja suurele erosioonile. Selle põhistruktuur sisaldab:
Valve kere: valmistatud süsinikterasest või roostevabast terasest tervikuna ja sisemine õõnsus on osakeste erosiooni vastupidamiseks karastatud;
Ball: kõva sulami pinnakatte (näiteks volframkarbiid) pinnakatted, et moodustada V-kujuline lõigatud või täismõõturi struktuur, et suurendada kulumiskindlust ja voolu reguleerimise võimet;
Riigisagedus: metallist kõva tihendi ja elastse klapi istme kombinatsioon, kevadine eelkoormus võib kompenseerida kulumist ja säilitada pikaajalist tihendust;
Drive -seade
Tööpõhimõte
avamine ja sulgemismehhanism: palli pööratakse sõidumehhanismi abil 90 kraadi ja v-kujuline väljalõige või läbi auku joondatakse\/voolikanaliga valesti joondatakse, et saavutada keskmine sisse\/välja või voolu reguleerimine;
Riigi põhimõte: vedruga koormatud metallklapi iste sobib suletud kuuliga tihedalt, moodustades kõrgsurve all topelttihendi (metall + elastne materjal);
Spressure Alvafunktsioon
pöörleva kuuliklapi spetsifikatsioon
|
Rakendus |
Üld- |
|
Lähtekoht |
Henan, Hiina |
|
Võimsus |
Elektri- |
|
Võimsus |
Õhk |
|
Struktuur |
Lüliti tüüp |
|
Kohandatud tugi |
OEM |
|
Sadamasuurus |
15 mm kuni 16 mm (1\/2in kuni 16in) |
|
Garantii |
1 aasta |
|
Mudelnumber |
B810 seeria |
|
Meediumitemperatuur |
Madal\/normaalne\/kõrge temperatuur |
|
Kaubanimi |
Gnee |
|
Meedium |
normaalne |
|
Tootenimi |
B810 seeria metallist tihenduspallventiil |
|
Mudel |
B810 seeria |
|
Nominaal läbimõõt |
15 mm kuni 16 mm (1\/2in kuni 16in) |
|
Nominaalsurved |
PN16, PN20, PN40, PN63, PN110, PN150, PN260, PN420, CLASS150, CLASS300, CLASS600, CLASS900, CLASS1500, CLASS2500 |
|
Materjalid |
Süsinikteras, roostevaba teras, WCB, sulami teras |
|
Temperatuur |
-196 kraad 450 kraadi |
|
Toiteallikas |
220 V 50Hz või 380 V 50Hz |
|
Õhuvarustus |
{{0}}. 4MPA ~ 0,5MPA |
|
Juhtimissignaal |
DC24V |
|
Sisemised vooluomadused |
Kiire avamine |

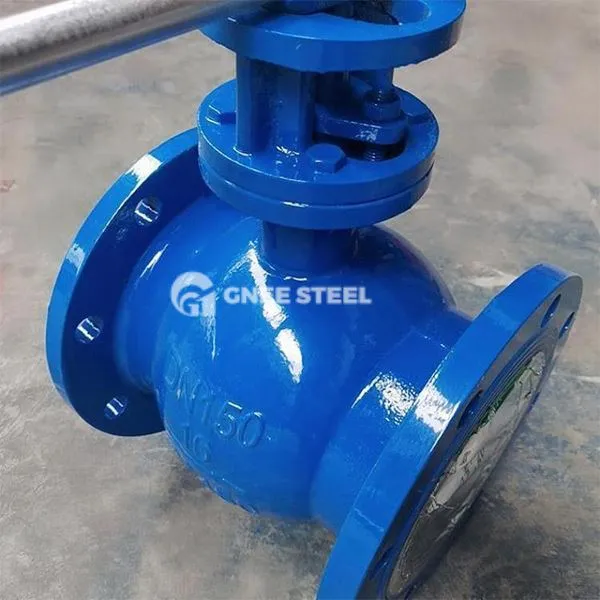

pöörlev kuulventiil
Rakendused
Naftakeemiatööstus
Stsenaarium: õli läga ringlussüsteem, katalüsaatori tarnetorustik; Funktsioon: taluge tahke osakesi sisaldava söötme erosiooni ning vähendage klapi kulumist ja leket.
Elektrienergia ja metallurgia
Stsenaarium: katla räbu jahuti tsirkuleeriv veesüsteem, kõrgahju söepulbri sissepritse torustik; Funktsioon: kõva tihendi struktuur kohaneb kõrge temperatuuriga (vähem või võrdne 550 kraadi) ning sagedaste ava- ja sulgemistingimustega.
Keskkonnakaitse ja polüsilikoonide tootmine
Stsenaarium: ringlev veetöötlus, mis sisaldab ränipulbrit, happe reovee väljalaskekontrolli; Funktsioon: korrosioonikindlad materjalid (näiteks WCB nikliplaatimine) pikendavad klapi eluiga
