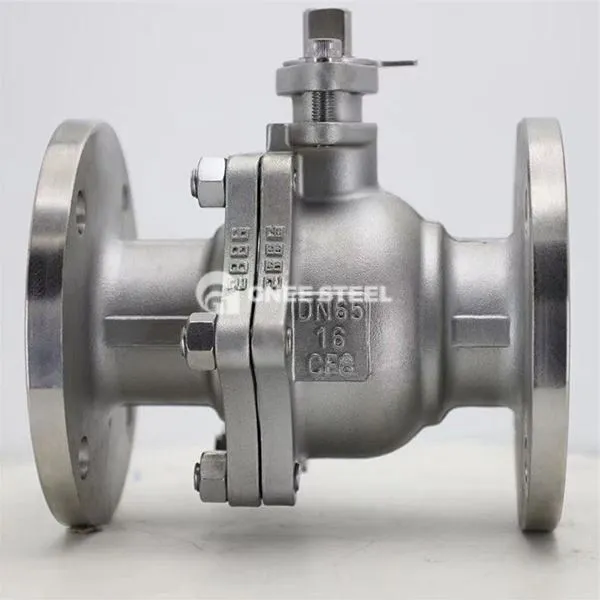

Pehme istuv kuulventiili kirjeldus
Pehme istme kuuliklapp on kuulventiil, mis kasutab ventiili istme tihendi pinnana mittemetallilisi elastseid materjale (näiteks PTFE, Nylon jne .). Standard- ja tüüpilised rakendused on järgmised:
Struktuurilised omadused
Tihendi struktuur
Pall liigub ventiili istme poole söötme rõhu all, moodustades iseenda pingutava tihendi .. Pehme klapi iste deformeerutakse rõhu all elastselt, et saavutada null leke (tihendustase ulatub ANSI B16.104 klass VI);
Klapi istme materjal võib olla PTFE (korrosioonikindlad), RPTFE (tugevdatud kõrge temperatuuri takistus) ja nailon (kulumiskindel), et rahuldada erinevate meediumite vajadusi .
Tulekahju ohutusdisain
Metallrõngas on manustatud pehme tihendusventiili istmesse . pärast mittemetallilise materjali tulekahjus põlemist, metallrõngas võib endiselt säilitada ajutist pitserit (vastavalt API 607 tulekindlale sertifikaadile);
Klapi varre anti-puhuvastane struktuur (standard ISO 5211) hoiab ära kontrolli kaotuse, mis on põhjustatud kõrgsurve keskmise mõjust .
Compact klapi keha
Sepistatud teras- või valatud terasventiili korpus (näiteks WCB materjal) vähendab voolutakistust ja täis läbimõõduga disaini rõhu langus on lähedal sirge torude sektsiooni tasemele;
Alumise kinnitatud klapi varre disain lihtsustab hooldust ega vaja kogu klapi . lahtivõtmist
Pehme istuv kuulventiili spetsifikatsioon
- Nominaalne suurus: DN 15- DN200
- Kerematerjal: WCB, 304, 316, 316L
- Ühenduse tüüp: äärik
- Rõhuklass: pn 16- pn4.0mpa
- Konstruktsiooni tüüp: ujuvad kuuli südamiku klapi komponendid
- Istmematerjal: ptfe: -30 ~ 180c
- Ppl: -30 ~ 250c
- Põhimaterjal: 304, 316, 316L
- Tüvematerjal: 304
- Kohaldatav keskkond: vesi, õli, aur jne jõudlus
Pehme istuv kuulventiil
Eelised
Zero lekketihend ULTRA-LOW Voolutakistus ja energiasääst: täis läbimõõduga voolukanali kujundus, vedeliku takistuskoefitsient on ainult 1/5 sama kaliibri väravaklapist;
Kõrge avamine ja sulgemise efektiivsus: 90 -kraadise pöörlemise võib lüliti lõpule viia ja elektrijaami reageerimisaeg on väiksem või võrdne 5 sekundiga;
Madala hooldusega kulud: klapi iste on modulaarselt kujundatud ega vaja spetsiaalseid vahendeid .
Rakendused
PETroChemical: kontroll söövitavad söötmed, näiteks väävlit sisaldav toornafta ja etüleeni . Seda kasutatakse veehaami efekti lahendamiseks maomingi naftakeemilises etüleenijaamas väravaventiilide asendamiseks;
City Gas: Maagaasi ülekande- ja jaotumisjuhtmed (klass 600), plahvatuskindel disain vastab SIL2 ohutustasemele;
Farmaatsiatooted ja toidud: steriilne vesi ja lahusti transport, PTFE klapi istmed vastavad FDA toidukvaliteedi sertifikaadile;
Toitesüsteem: katla sööda vee reguleerimine (väiksem kui 200 kraadi või võrdne), pehmed tihendid on sagedase ava- ja sulgemise kulumise suhtes vastupidavad;
Keskkonnaveepuhastus: happe- ja leelise agendi lisamissüsteem, korrosioonikindlad klapi istmed pikendavad eluiga enam kui 3 korda .
