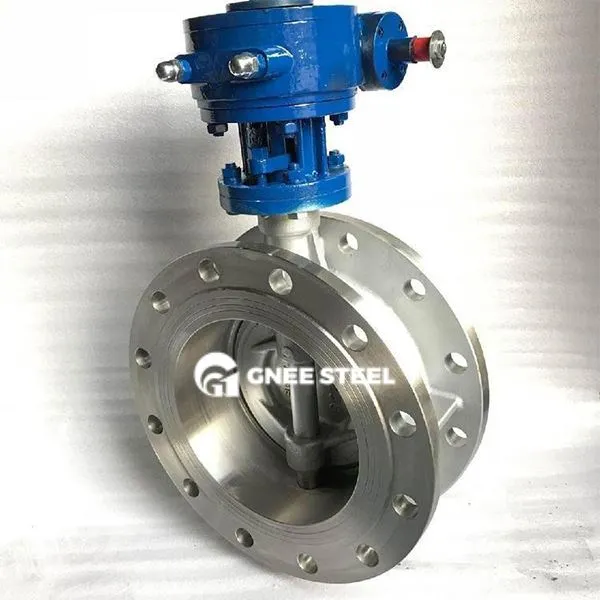

Topelt ääriku liblikaklapi kirjeldus
Topeltääriku liblikaklapp on liblikaklapp, mille mõlemast otsast on äärikuühendus. See võib torujuhtme söötme ära lõigata või voolukiirust reguleerida, pöörates liblikaplaadi. See sobib keskmise ja kõrgsurve jaoks (vähem või võrdne PN25 -ga) ning normaalse temperatuuri kõrge temperatuurini (vähem või võrdne 550 kraadi) töötingimustega vee töötlemisel, keemiatööstuses, energias ja muudes tööstusharudes.
Main kehakujundus:
Valve korpus ja liblikaplaat: klapi korpuse materjal võib olla rauast, süsinikteras, roostevabast terasest (304/316L) ja liblikaplaat on kummiga kaetud metall (EPDM, NBR) või All-Metal kõvatihend (keevitatud roostevabast terasest/kõvaks sulamist), mis sobib DN50 ~ DN2600 ppinesiks;
Seaalvorm
Ühendamise meetod:
Double ääriku standard: vastavalt GB/T 9113 või ASME B16.5 ääriku spetsifikatsioonidele saab ääriku vahekaugust kohandada erinevate torujuhtmesüsteemidega, et tagada paigaldamise stabiilsus.
Peamine jõudlus:
kõrge rõhk ja kõrge temperatuurikindlus: metalli kõva tihendi struktuur toetab vähem või võrdne 2,5MPa (PN25) rõhk ja väiksem kui 550 kraadi kõrge temperatuuri tingimustega;
LOW voolutakistuse kujundamine: täis läbimõõduga voolukanal (voolutakistuse koefitsient on 0. 05-ga vähem või võrdne), vähendades rõhu languse kadu, mis sobib suurte voolu juhtimisstsenaariumide jaoks;
Pikk-eluline tihend: võtab kasutusele kolmemõõtmelise ekstsentrilise struktuuri, liblikaplaadi ja klapi istme vahel avamise ja sulgemise ajal puudub hõõrdumine ning tihendi eluiga on suurem kui 50, 000 korda 000 korda
Topeltääriku liblikaklapi spetsifikatsioon
|
Toote nimi
|
Topelt ääriku liblikaklapp |
|
Suurus
|
Dn 40- dn300
|
|
Keha
|
Plastiraudne
|
|
Surve
|
PN10/16
|
|
Tempo
|
-20 ~ 120 kraadi
|
|
Sobiv keskmine
|
Vesi, neutraalne vedelik jne.
|
|
Rakendus
|
Omavalitsuste ehitamine, veekaitseprojekt, elektrienergia, veevarustus ja drenaaž, veetöötlus jne.
|
|
Võimsus
|
Käepide, turbiinkast, pneumaatiline ajam, eksektriline ajam
|
Gnee topeltääriku liblikaventiil
Rakendused
| Tööstuslik | rakendused | |
|---|---|---|
| Energia/kemikaalid | Kõrge temperatuuriga aurutorustik (PN16, kõva tihedus) | Kõrgsurve ja kuumuse deformatsioonile vastupidav |
| MunWasal veevarustus | Suure läbimõõduga veetorude võrk (DN600 ~ DN2600) | Pehme tihedus, madala voolutakistus |
| Metallurgia/kaevandamine | Lägade siirdamissüsteem (kummist vooderdatud klapi korpus) | Osakestevastane kulumine |
