mootoriga liblikventiil Kirjeldus
Mootoriga liblikklapp on teatud tüüpi ventiil, mis kasutab avamis- ja sulgemiselemendina ümmargust liblikplaati ning pöörleb koos klapivarrega, et avada, sulgeda ja reguleerida vedeliku läbipääsu. Libliklapi liblikplaat paigaldatakse torujuhtme läbimõõdu suunas. Libliklapi korpuse silindrilises kanalis pöörleb kettakujuline liblikplaat ümber telje, pöördenurk on vahemikus 0 kraadi ~ 90 kraadi, 90 kraadi pööramisel on klapp täielikult avatud.
mootoriga liblikventiili spetsifikatsioon
|
Suuruste vahemik |
Korpuse materjal |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 jne. |
|
Surve reiting |
Plaadi materjal |
|
Klass{0}}Klass 600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 jne. |
|
Lõpeta ühendus |
Istme materjal |
|
Ääriku (FF, RF, RJ), vahvli, kõrva, põkkkeevitus |
SS304+grafiit, SS316+grafiit, NBR, EPDM, PTFE, RPTFE |
|
Struktuuri stiil |
Varre materjal |
|
Täisport, kolmekordne ekstsentriline, topeltekstsentriline, kontsentriline |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Täiturmehhanismi valikud |
Disaini standard |
|
Elektriline |
API 609 |
|
Temperatuuri vahemik |
Näost näkku standardne |
|
-100 kraad ~800 kraadi |
API 609, ISO 5752 |
|
Ühenduse standard |
Testi standard |
|
Ääriku puurimine: ASME B16.5, ASME B16.47 |
API598 |

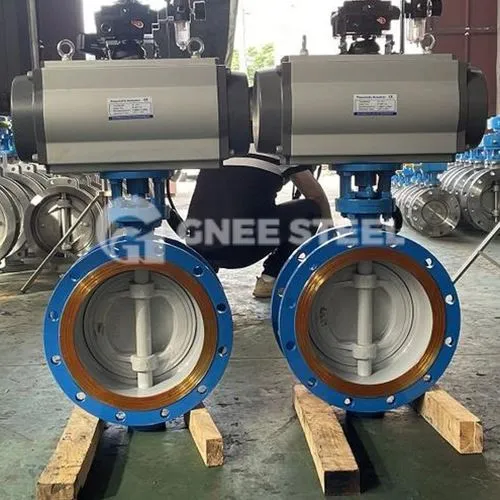

mootoriga liblikklapp koos ajamiga
Kontrolli põhimõte:
Elektrilise liblikklapi energiaallikaks on elektrienergia, mis käivitab klapiplaadi tööle, et avada ja sulgeda klapp ning tsirkuleerida või katkestada vedeliku roll. Sisend 22{10}}V toiteallikas saab reguleerida otse, võib olla ka sisseehitatud servomoodul, sisendjuhtsignaalid (4 ~ 20 mADC või 1 ~ 5 VDC) ja ühefaasiline toiteallikas saab tööd juhtida. Elektrilise liblikklapi elektrilise täiturmehhanismi saab jagada lülitustüübiks ja reguleerimistüübiks, lülitustüüpi elektriline liblikklapp mängib lülituse rolli; ja reguleerivat tüüpi elektriline liblikklapp mängib voolukiiruse reguleerimise rolli, mis võib reguleerida voolukiirust tuhandiku kraadini, ja see on ka omamoodi kõrgema hinnaga ventiil. Reguleeriv tüüp on AC220V toiteallikas, mis on toiteallikaks tööstusautomaatika juhtimissüsteemi eelseadistatud parameetri väärtusega 4 ~ 20mA (0 ~ 5 ja muu nõrk juhtimine) signaali vastuvõtmiseks reguleerimistoimingu lõpuleviimiseks.
