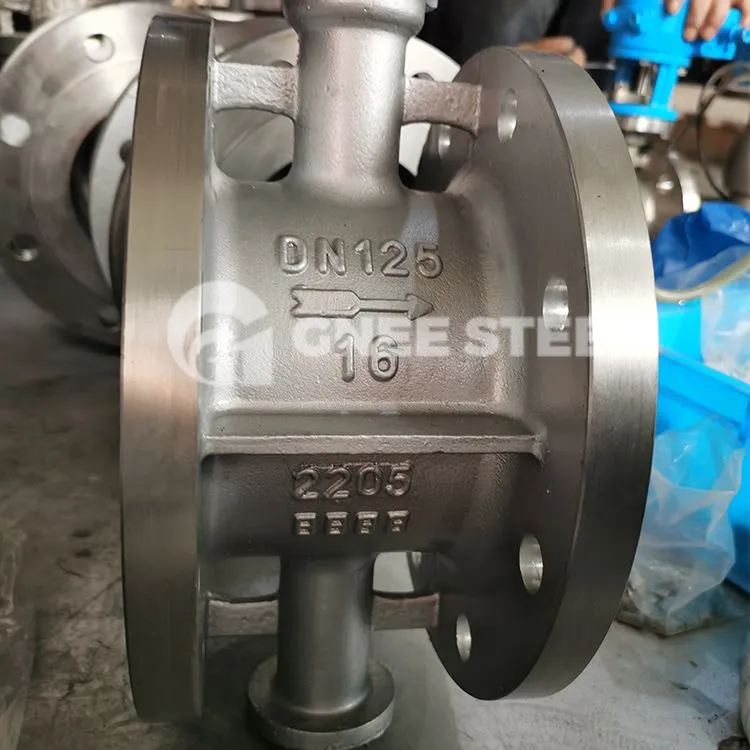

liblikklapi ääriku tüüp Kirjeldus
Ääriku liblikklapi tihenduskonstruktsioonis kasutatakse PTFE-d, sünteetilist kummi ja fenoolvaiku, et moodustada komposiitpesa, mis tagab istmele nii elastsuse kui ka suurema tugevuse. Lisaks on liblikplaat täielikult kaetud PTFE-ga, mis annab sellele tugeva korrosioonikindluse.
ääriku otsa liblikventiili spetsifikatsioon
| DN/NPS |
DN250 – DN1800 (10–70 tolli) |
|---|---|
| Töörõhk |
PN6, PN10, PN16 |
| Ääriku ühendus |
ANSI CL150, PN6, PN10, PN16 |
| Ülemine äärik |
ISO 5211 |
| Märgistus |
ET 19 |
| Näost näkku pikkus |
ET 558-1/20 |
| Testi standard |
ET 12266-1 |
| Rakendus |
Tammid ja hüdroenergia, HVAC, tööstus, niisutus, elektrijaamad, kanalisatsioon ja reoveepuhastus, veepuhastus |
liblikklapi ääriku ots
Äärikuga liblikklappide klassifikatsioon
Äärikuga liblikventiilid võib tihenduspinna materjali alusel jagada pehme tihendiga äärikuga liblikklappideks ja kõvastihenditega äärikutega liblikklappideks.
- Pehme tihendiga äärikuga liblikklapi tihendusküljel on kasutatud elastseid tihendusmaterjale, nagu kumm ja fluoroplast. Seevastu kõva tihendiga äärikuga liblikklapi tihendusküljel kasutatakse materjale nagu metall-metall, metall-fluoroplast ja mitmekihilised komposiitplaadid.
Pehme tihendiga äärikuga liblikventiili tihendusrõnga saab sisestada klapi korpuse kanalisse või ümber liblikplaadi perifeeria. Kui seda kasutatakse sulgeventiilina, võib selle tihendusvõime ulatuda FCI70-2:2006 (ASMEB16-104) VI tasemele, mis on oluliselt kõrgem kui kõvastihendatud äärikuga liblikklapil. Kuid pehmete tihendusmaterjalide temperatuuripiirangute tõttu kasutatakse pehme tihendiga äärikuga liblikventiile tavaliselt toatemperatuuril veekaitse- ja veetöötlusväljadel.
- Metallist kõva tihendiga äärikuga liblikklappide eeliseks on materjali vastupidavus, need taluvad kõrgemat töötemperatuuri, suuremat töörõhku ja pikema kasutusiga kui pehme tihendiga klapid. Kuid kõvastihendiga äärikuga liblikventiilide puudused on samuti väga ilmsed – nende täielikku tihendamist on raske saavutada ja nende tihendusvõime on suhteliselt halb. Seetõttu kasutatakse seda tüüpi äärikuga liblikventiili üldiselt rakendustes, kus ei nõuta suurt tihendusjõudlust, eelkõige voolu reguleerimiseks.
