Elektriline käivitatud liblikaklapi kirjeldus
Elektriline liblikaventiil on klapp, mida juhib elektriline ajam ümmarguse liblikaplaadi pööramiseks. Liblikaplaat pöörleb ümber klapitelje 0 kraadi -90 kraadi, et saavutada torustiku keskkonna ava- ja sulgemis- või voolu reguleerimine. Selle põhifunktsioonid hõlmavad järgmist:
Kiire juhtimine: 90 -kraadine pöörlemine võib täieliku avamise või täieliku sulgemise, kiire reageerimiskiiruse, mis sobib automaatsete juhtimissüsteemide jaoks.
Low voolutakistuse kujundus: kui see on täielikult avatud, on liblikaplaadi paksus ainus vastupidavus söötme voolule ja rõhukaotus on ainult 1/3 sama läbimõõduga väravaklapist.
Struktuuri- ja disainifunktsioonid
Põhikomponendid:
Klapi korpus: valmistatud malmist, kõrgtugevast rauast või roostevabast terasest (näiteks 3 0 4/316), äärik või klambriühendus vastab GB/ANSI standarditele ja rõhuvahemik on 1. {0-4. 0MPa.
ButterFly Plate: kettakujuline struktuur, kõva tihendi tüüpi pinna pinnapindade karbiid, pehme tihendi tüüpi manustatud PTFE või kummist tihendi rõngas.
Sõidu ja pitser:
Elektriline ajam: toetab lüliti tüüpi (220 V vahelduvvoolu) või modulatsiooni tüüpi (4-20 MA signaal), pöördemomendi katted 50-2000 n · m, plahvatuskindel (EXDⅱBT4) ja IP67 kaitsetase.
DOUBLE TULEMISE LAHUST:
Elastiline tihend
Metaalne kõvatihend
Elektrilised aktiveeritud liblikaventiili spetsifikatsioon
|
Kasutatud |
vesi, õli, vedelik, aur jne |
|
Vedeliku temperatuur |
-10 kraad ~ 425 kraad |
|
Töösurve |
0. 3-2. 5MPA |
|
Klapi kerematerjal |
roostevaba teras |
|
Ühenduse suurus |
2 "-24" |
|
Läbimõõt (mm) |
Dn 50-600 |
|
Tihendusmaterjal |
roostevaba teras |
|
Liblikaklapi plaat |
malmist või roostevabast terasest |
|
Elektriam |
Sisselülitatud tüüp, regulatsiooni tüüp, passiivne kontakt tüüp, signaali väljund tüüp, |

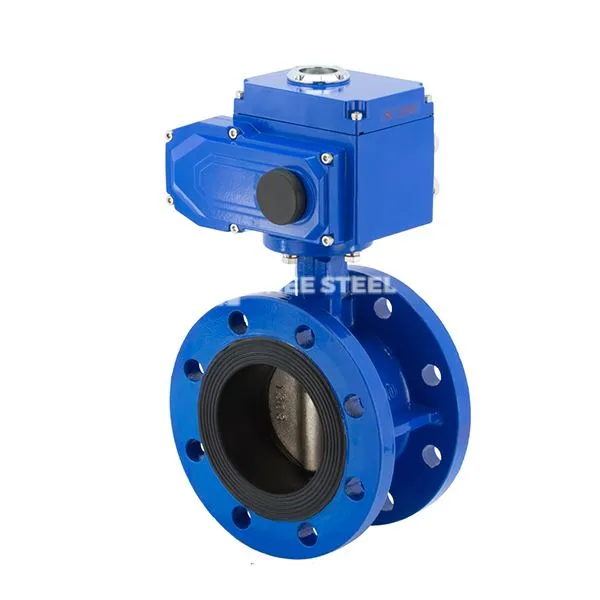

Elektriline aktiveeritud liblikaventiil
Valimise soovitused:
Kõrge temperatuur ja kõrgsurvekeskkond: eelistavad kõvasti suletud liblikaventiile (näiteks D943W), klapi korpuse materjal peab olema WCB või 316L roostevaba teras.
Söövitavad söötmed: kasutage fluoridega vooderdatud liblikaventiile (PTFE vooder), mis on resistentsed tugeva happe ja leelise korrosiooni suhtes.
Rakendused
Põllumajanduslik niisutamine: päikeseenergiatüüpi kasutatakse veesäästlike niisutussüsteemide jaoks, mis toetab kaugjuhtimis- ja veekvaliteedi filtreerimist.
Energiasüsteem: aurutorustiku reguleerimine soojuselektrijaamades, tuumaelektrijaamade jahutamise veeringluse juhtimine.
Keemiline tootmine: reaktori tooraine suhe, söövitav sööde (nagu happe- ja leelise ülekandetorustikud).
