Elektriline vaakum liblikaklapi kirjeldus
Elektriliste vaakum liblikaventiili kasutatakse spetsiaalselt vaakum- või madala negatiivse rõhutorustiku süsteemide jaoks (näiteks laborisseadmed ja pooljuhtide tootmise vaakumkambrid). Elektriline ajam juhib liblikaplaadi pöörlemiseks, et saavutada keskmine avamine ja sulgemis- või voolu reguleerimine. Selle põhidisain sisaldab:
Tihendus tugevdamise struktuur: kasutades kahekordse klapi istet või rõhuvee tihendamise tehnoloogiat, suletakse võlli tihendi 0. 25MPa rõhuveega, et vältida lekkeid, mis sobib vaakumolude jaoks, mis on vähem või võrdsed 10⁻³PA -ga.
Materjali kohanemisvõime: klapi korpuse materjal on peamiselt 304/316 roostevabast terasest või fluoridega vooderdatud, mis on korrosioonikindlane ja vastab kõrgele puhtuse nõuetele.
Elektriline vaakum liblikaklapi spetsifikatsioon
| Suurusevahemik | 2 "~ 28", DN50 ~ DN700 |
| Näitlemisrežiim | Topeltnäitlemine, kevad tagasi (üks näitleja) |
| Töörõhk | 1,6MPA |
| Õhuvarustuse rõhk | 2,5 kuni 8 baari |
| Pöörlemisnurk | 90 kraadi ± 4 kraadi |
| Käivitusaeg | 1 ~ 2 sekundit 8. 0 baari õhurõhk |
| Kehamaterjal | SS304, SS316, SS316L |
| Rakendatav meedia | Vee, õhu, gaasi, õli, vedeliku kontroll |
| Rakendus | Vesi ja reovesi, ülipreemia, magestamine, kemikaal, tekstiili, farmaatsia-, paberimass ja paber |
| Valikulised lisaseadmed | Namuri solenoidventiil, limiitlüliti, FRL, positsiooninäitaja, käsitsi seade |

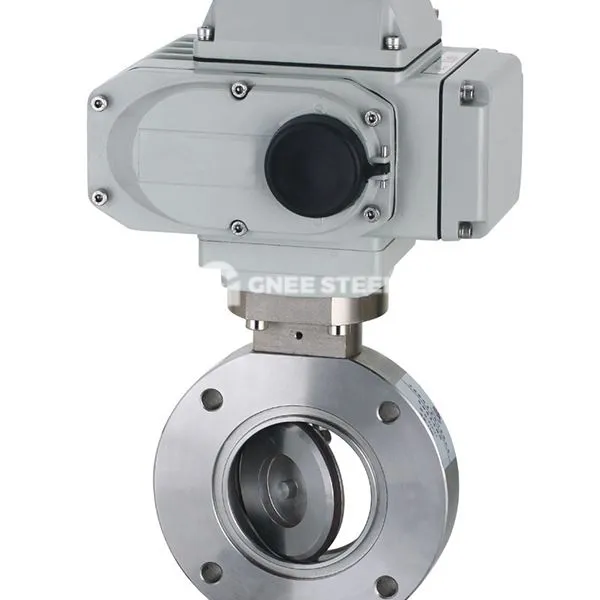

Elektriline vaakum liblikaventiil
Rakendus- ja valimissoovitused
Vaakumlabor: GID -seeria või DK941X seeriat eelistatakse tagamaks, et võlli tihend vastab vaakumnõudele 10⁻³Pa.
Keemiline söövitav sööde: sobib fluoridega vooderdatud liblikaventiilide jaoks (näiteks D641F -10 p), mis on vastupidavad tugeva happe ja leelise korrosiooni suhtes.
Kõrge temperatuuriga aurutorustik: kasutage kõvasti suletud roostevabast terasest liblikaventiile (näiteks D343H -16 C), mis on vastupidavad 425 kraadi suhtes ja millel on ANSI V lekketase.
