Malmist lugged liblikaventiilid kirjeldus

Malmist rauast liblikaklapp on valmistatud hallist malmist (ht200/ht250) või kõlblikku rauast (qt 450-10) ja see on paigaldatud LUG -ääriku ühenduse kaudu. Liblikaplaat pöörab klapitelje ümber 90 kraadi, et saavutada keskmine avamine ja sulgemis- või voolu regulatsioon.

Põhifunktsioonid hõlmavad järgmist:

LUG-kujundus: poldi augud jaotatakse sümmeetriliselt klapi korpuse mõlemal küljel, mis on otse torustiku äärikuga ühendatud, vältides vahvli tüüpi liblikaventiili kohmakat poldi tungimist, parandades paigaldamise efektiivsust ja tihendamise stabiilsust.

Tihendussüsteem:

Pehme tihendi tüüp: EPDM/NBR kummiklapi iste, lekketase jõuab ANSI VI-ni, mis sobib madala rõhuga söötmetele, näiteks vesi ja õhk.

Kõva tihendi tüüp: liblikaplaat keevitatakse roostevabast terasest või volframkarbiidiga, temperatuuritakistusega 425 kraadi, mis sobib kõrge temperatuuriga söötmetele, mis sisaldavad osakesi.

Malmist lugitud liblikaventiilide spetsifikatsioon

Ese	Valatud terasest lagi tüüpi liblikaventiilid
Võimsus	Elektriam
Sadamasuurus	2"~16"
Struktuur	Liblikas
Ühenduse tüüp	OEM
Materiaalne	Valatud teras, malmist
Ketasmaterjal	Roostevaba teras
Tootmiskoht	Henan, Hiina
Garantii	1 aasta
Ühenduse tüüp	Vahvlik
Töörõhk	ANSI klass 150, klass 300
Juhtimisrežiim	Sisse/välja tüüp või regulatsiooni tüüp
Pinge	DC12 ~ 24v (± 10%), AC 110-220 V, 50/60Hz

Rakendused ja eelised

Omavalitsustehnika: linnaveevarude ja drenaaživõrgu pagasiruumide voolujuhtimine. DN, mis on suurem või võrdne 300 mudeliga, on muutunud peavooluks, kuna LUG -ühenduste suurepärane vibratsioonitakistus.
Tööstussüsteemid: jahutav veeringlus keemilistes taimedes, madalrõhu aurutorustik reguleerimine soojusjõujaamades, on kõvasti suletud mudelid osakeste erosiooni suhtes vastupidavad.
Tulekaitsetorustikud: järgige GB5135.6 standardeid ja vastab tuletõrjepumbaruumide kiire avamise ja sulgemise vajadustele.

Põhieelised:

Lihtne paigaldamine: LUG-äärikud on otse poltidega, vähendades paigaldusaega 50% võrreldes vahvli tüüpi liblikaventiilidega.
Madala hoolduskulud: klapi korpust on epoksüprediti (RA vähem või võrdne 3,2 μm) ja korrosioonikindluse eluiga on rohkem kui 15 aastat.

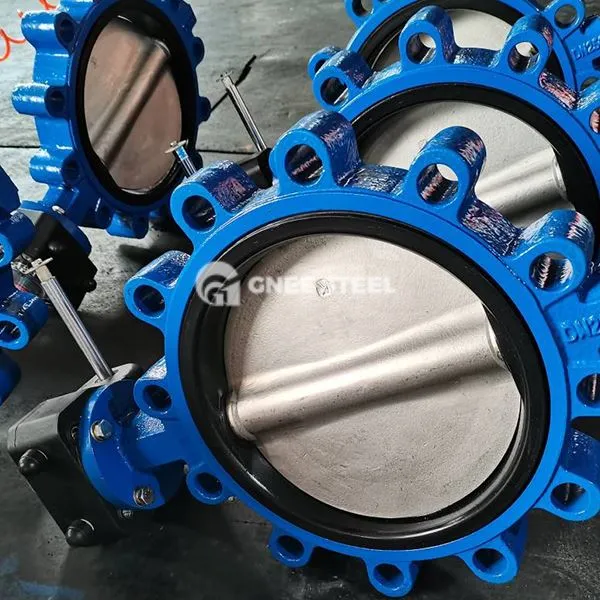

Malmist vapustatud liblikaventiilid

‌ valimissoovitused‌:

‌Municiral veevarustus/tulekaitsesüsteem ‌ ‌

Keemiline sööde, mis sisaldab osakesi: sobib kõva tihendimudelite jaoks (näiteks D343H -16 C), klapiplaadi keevitatud roostevabast terasest, kulumiskindlus suurenes 50%‌.
