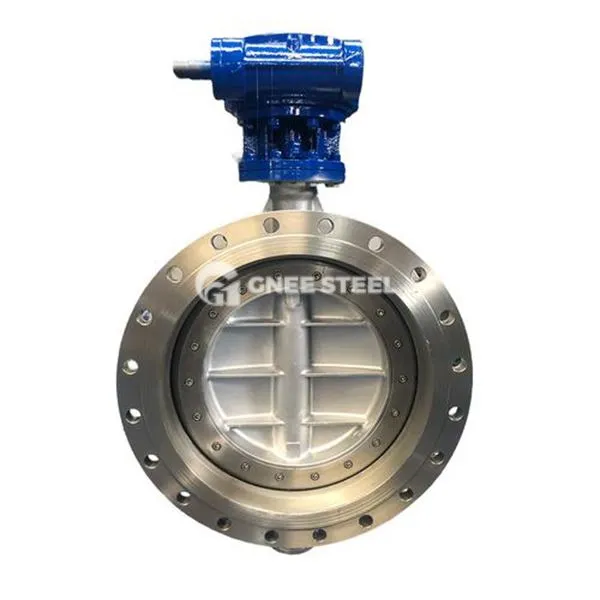

Roostevabast terasest ääristatud liblikaventiilid Kirjeldus
Roostevabast terasest ääriku liblikaventiil on valmistatud 304/316 roostevabast terasest või fluori vooderdatud materjalist. See realiseerib torujuhtme keskmise kontrolli äärikuühenduse kaudu ja sellel on korrosioonikindluse, kõrge temperatuurikindluse ja pika eluea omadused. Selle põhidisain sisaldab:
Kolmemõõtmeline ekstsentriline struktuur: liblikaplaadi ja klapi iste kasutavad hõõrdumise vähendamiseks ja tihendamise parandamiseks ekstsentrilist disaini, mis sobib kõrge temperatuuri, kõrgrõhu ja osakeste sisaldava söötme jaoks.
Kihise tugevdus: kõva tihendiga liblikaplaat keevitatakse roostevabast terasest või kõva sulamiga ja temperatuuri takistus võib ulatuda 425 kraadi; Pehme tihendiga võtab kasutusele fluorobber (FKM) või PTFE, millel on suurepärane happe ja leelise vastupidavus.
Roostevabast terasest küljest liblikaventiilide spetsifikatsioon
|
Nominaalsurve |
PN6, PN10, PN16, PN25, PN40, CLASS150, CLASS300 |
|
Suurus |
DN50 kuni DN4000/2 "-160" |
|
Ajama |
Manuaalne käigukast, ussi käik, pneumaatiline, hüdrauliline, elektriline jne |
|
Ühendus |
Äärik, keevitamine, vahvel |
|
Temperatuur |
-29 kraadini 225 kraadi |
|
Vahend |
Õhk, vesi, merevesi, reovee, nafta, gaas jne |
Tehnilised parameetrid ja mudeli klassifikatsioon
| Parameetrid/mudel | Tüüpilised vahemik/omadused |
|---|---|
| Nominaalne läbimõõt (DN) | Dn 50- dn500 (toetage mittestandardset kohandamist) |
| NominaalsurveLugupeetud juhataja! | Pn 10- pn25 (mõned kõva tihendi mudelid kuni pn40) |
| Kohaldatav temperatuur | -20 kraad ~ 450 kraad (kõva pitser)/ -10 kraad ~ 150 kraad (pehme tihend) |
| Drive režiim | Käsitsi ussi käik, pneumaatiline, elektriline (plahvatuskindel valikuline) |
Roostevabast terasest ääristatud liblikaventiilid
Rakendus- ja valimissoovitused
Keemiatööstus: eelistage fluoridega vooderdatud liblikaventiile (näiteks D341F46 seeria), mis võib parandada happe ja leelise korrosioonikindlust enam kui 50%.
Toit ja farmaatsiad: valige sanitaarstandarditele vastamiseks 316L roostevabast terasest liblikaventiilid (RA on 0 vähem või võrdne. 8 μm).
Energiasüsteem: kõrgtemperatuurilised aurutorustikud on varustatud D343H seeria kõvasti suletud liblikaventiilidega, mis taluvad PN40 rõhku ja millel on lekketase ANSI V.
