kettakontrolli klapi kirjeldus
Kettakontrollventiil on teatud tüüpi pöördeklapi tüüp. Selle põhifunktsioon on see, et see kasutab ava- ja sulgemisosana kettakujulist klapi ketast ning realiseerib ühesuunalise voolu juhtimise, pöörledes ümber klapi istmekanali pöörleva võlli. See klapp on mõeldud keskmise ja suure läbimõõdu, madala voolukiiruse ja stabiilse vooluhulga torujuhtmete jaoks, eriti stseenide puhul, millel on kõrge keskmise tagasivoolu riski.
Klassifikatsiooni mõõtmed:
By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), mitmekesiline disain võib hajutada lõpuletulek;
Tihendi abil: metalli kõva tihend (kõrge temperatuuri ja kõrge rõhu suhtes vastupidav), elastne pehme tihend (kohandatav söövitava keskkonnaga).
Põhistruktuur ja tööpõhimõte
Struktuurne kompositsioon
Ventiili korpus: enamasti valmistatud valatud terasest, roostevabast terasest või sulamist, mis sobib toru läbimõõtude jaoks DN15-st kuni DN32 0 0; kettaketas: valmistatud metallist või komposiitmaterjalist, kummi\/PTFE pinnakattega, et täiustada pitserit; võlli mehhanism: Pitseri integreerimine; Pind: voolujooneline kanali disain keskmise voolutakistuse vähendamiseks (voolutakistuse koefitsient on väiksem kui 0,3).
Tööpõhimõte
Edasine vool: keskmine rõhk surub ketta pöörlema ümber võlli avamiseks. Mida suurem on vool, seda suurem on avanurk (kuni 90 kraadi); tagurpidi tagasilöök: ketas sulgub kiiresti gravitatsiooni, keskmise tagurpidi tõukejõu ja vedruabi (valikuline) toimimise korral tagasivoolu blokeerimiseks
kettakontrolli klapi spetsifikatsioon
|
Nominaalsuurus |
2 "~ 40" (DN50 ~ DN1000) |
|
Nominaalsurve |
Klass 150 ~ Klass 2500 (PN10 ~ PN250) |
|
Standard: |
API 6D, API 594, ASME B16.34 |
|
Kehamaterjal |
Süsinikteras, roostevaba teras, sulamterast, dupleks roostevaba teras |
|
Lõppühendus |
RF, BW, RTJ |
|
Tootenimi |
Synhe roostevabast terasest kontrollventiil |
|
Sertifikaat |
API, CE, ISO, EAC, TS |
|
Ühenduse lõpp |
FF niit (G.NPT, BSPT, BSP, DIN259\/2999) |
|
Sobiv keskmine |
Vesi, õli ja mõni söövitav vedelik |
|
Töötemperatuur |
-40 kuni 300 kraadi c |
|
Moq |
10 PC |
|
Maksetähtaeg |
30%TT sissemakse, saldo makstakse enne kauba saatmist |
|
Pakk |
Kilekotid ------- paberkarbid ------- karbid ------- vineeri korpused |
|
Tarneaeg |
15-30 päevad vastavalt järjekorrale QTY |
|
Saadetissadam |
Tianjin, Ningbo, Shanghai |
|
Tootmisvõimsus |
10000tk nädalas |

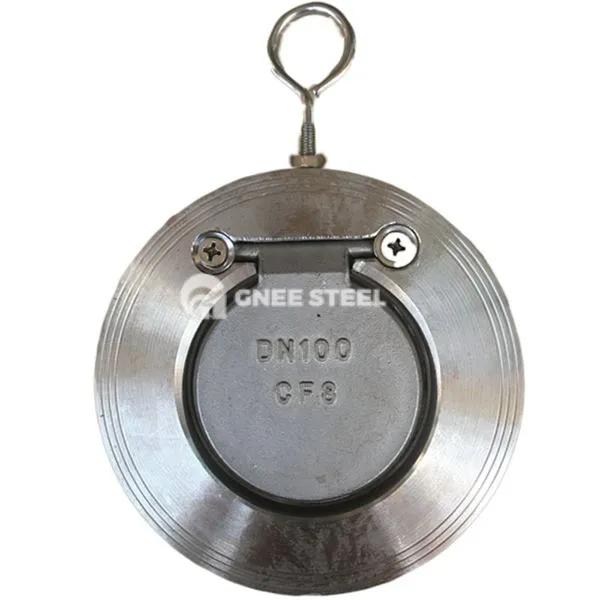

kettakontrollventiil
Jõudluse omadused ja valikupunktid
EDAVATUD JA OMADUSED
Väike voolutakistus (umbes 35% madalam kui tõstekontrollventiil), mis sobib madala voolukiiruse ja suure voolu stsenaariumide jaoks;
Paindlik vertikaalne\/horisontaalne paigaldamine, ranged suunapiirangud (vertikaalselt paigaldatud, veenduge, et keskmine voolab alt üles).
Limitatsioonid ja ettevaatusabinõud
WEAK-tihendus toimimine
suurejoonelise voolu piiramine
INSTALLATSIOON JA HOOLDUS: Suure läbimõõduga ventiilid (DN, mis on suurem või võrdne 600-ga) tuleb varustada kontrolliplatvormiga ja võlli kulumist tuleb regulaarselt kontrollida.
