Kalduva kettakontrolli klapi kirjeldus
Kalduv kettakontrollventiil on kontrollventiil, mis põhineb kahekordsel ekstsentrilisel ketta kujundusel. See võib saavutada kiire avamise ja sulgemise, kallutades ja pöörates ketast, vältides traditsiooniliste kontrollventiilide lööki ja veehaami mõju. See sobib töötingimuste jaoks, millel on ranged nõuded madala voolukindluse, kõrge tihendamise ja kiire reageerimise jaoks.
Core funktsioonid:
Non-mõju sulgemine: ketas võtab järk-järgult ühendust klapi istme tihenduspinnaga, et kõrvaldada mehaaniline kokkupõrge ja müra avamise ja sulgemise ajal; -stream-linib voolukanal: Venturi-tüüpi kanali disain, madala voolutakistuse koefitsient (traditsioonilistest kontrollventiilidest umbes 40% madalam), oluline energiasäästu efekt; Multi-Material Adaptsioon Põhistruktuuri ja disaini spetsifikatsioonid
Key komponendid
VALVE KOHA JA PLAAT:
Klapi korpus võtab kasutusele integreeritud valamisprotsessi (mõned patenteeritud kujundused integreerivad õhupumba surveinõukogu, et parandada tihendi usaldusväärsust);
Ketas on topeltkstsentriline liblikakonstruktsioon ja kaldenurga kujundus (näiteks 60-kraadine tihendusliini nurk) realiseerib pendli liikumise.
Sealing System:
Metalli kõvatihend (volframkarbiidi pihustamine) või elastne pehme tihend (polütetrafluoroetüleeni vooderdus), toetades nulllekkestandardit;
Mõned mudelid on asetatud aeglaste tagasvedrude ja puhverkruvidega, et vähendada sulgemisjõudu.
Kujunduse spetsifikatsioonid
Standards: ASME B16.34 (disain), ASME B16.10 (konstruktsiooni pikkus), API 598 (test);
Rõhutase: klass 15 0 ~ 25 0 0 \/ pn2.0 ~ 42.0mpa;
Läbimõõt vahemik: DN15 ~ DN3200.
Kalduva kettakontrolli klapi spetsifikatsioon
|
Keha |
Malmist |
|
Kapott |
Malmist |
|
Ketas |
Sus304, Sus316 |
|
Suurus |
2 "~ 28", DN50 ~ DN800 |
|
Rõhuvahemik |
PN10, PN16 |
|
Kujundusstandard |
Bs\/en\/din |
|
Näost näkku |
BS5150\/DIN 3202 |
|
Äärmuslik standard |
En 1092-2 |
|
Testimisstandard |
ISO5208 |

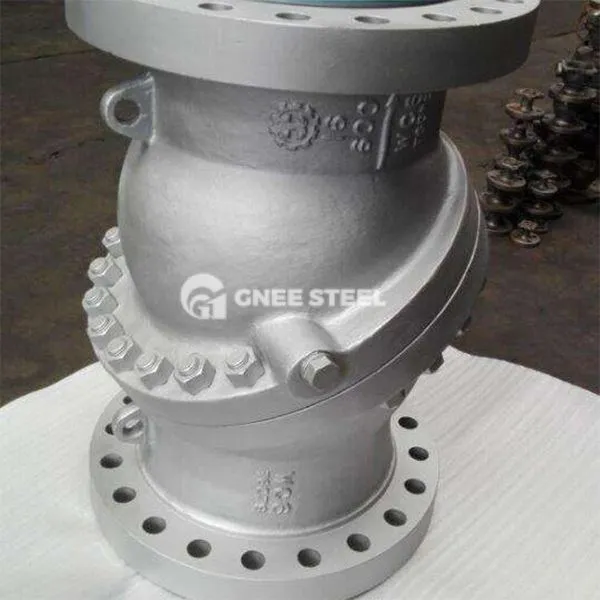

Kallutav kettakontrollventiil
Eelised ja valikupunktid
Advance'i võrdlus
Avamine ja sulgemiskiirus INSTALLATSIOONILINE PASSIMUST: toetab horisontaalset, vertikaalset ja nurga paigaldamist (täiendavat tuge pole vaja).
Valikupunktid
Media omadused: metalli tihendile eelistatakse puhast vedelikku\/gaasi; Osakeste sisaldav söötmed nõuavad eelfiltrit; Rõhu sobitamine Controli nõuded
