Sepistatud kolbkontrollventiilide kirjeldus
Sepistatud kolbkontrollventiil on sepistamisprotsessi moodustatud automaatventiil. See tugineb keskmise enda voolu avanemiseks ja sulgemiseks. Seda kasutatakse spetsiaalselt ühesuunalise voolu juhtimiseks kõrge rõhu, kõrge temperatuuri ja karmide töötingimuste korral. See võib keskmise tagasilöögi kiiresti blokeerida ja kaitsta torustike ja seadmete ohutust.
Põhistruktuuri ja kujundusfunktsioonid
Põhistruktuur:
Sepistatud terasventiili korpus: valmistatud ülitugevast sepistatud terasest, näiteks A105 ja F11-st, rõhuade jõuab klassi 1500 (umbes 25 MPa), mis sobib kõrge temperatuuriga auruks (vähem või võrdne 425 kraadi).
Kolvi klapi ketas: klapi ketas on klapiga ühendatud ja kolb lükatakse keskmise rõhu abil üles ja alla. Kui see on suletud, sobib see tihedalt kaldklapi istmega. Tihenduspind on keevitatud koobaltipõhise kõva sulamiga, mis on kulumiskindlad ja korrosioonikindlad.
Abiseade:
Summutav haamer: tasakaalustage klapi ketta dünaamiline pöördemoment, vähendage sulgemismõju ja vältige "veehaameri" efekti.
Spring Return Cylinder: pneumaatiline ajam ({{0}}.
Sepistatud kolvi kontrollventiilide spetsifikatsioon
| Suurus | 1/2 "-2" või dn 15- dn50 |
| Surve | Klass 150-3000 lb või pn 16- pn160 või 10k -40 k |
| Materiaalne | A105, F5, F6, F11, F22, F51, F304, F316, F304L, F316L, LF2, sulami teras jne. |
| Kujundus ja tootmine std. | API 602, BS 5352, ASME B16.34 |
| Näost näkku std. | ASME B16.10, EN 558, DIN3202 |
| Lõppühendus std. | ASME B16.5, DIN2543, ASME B16.25, ASME B16.11, ANSI B1.20.1 |
| Katsestandard | API598 |

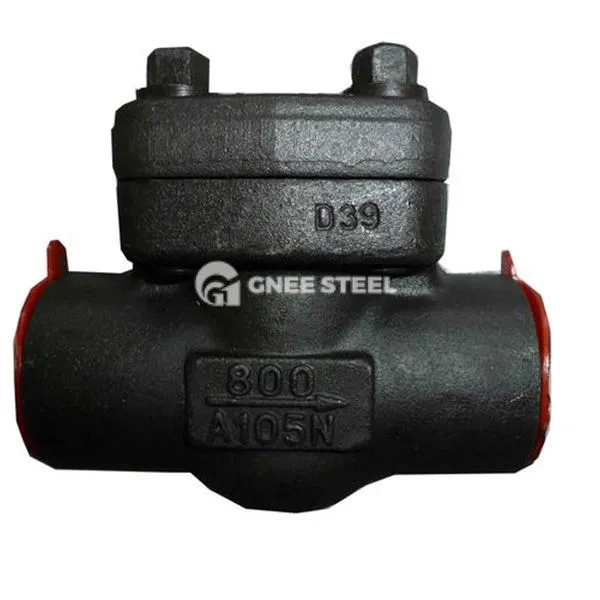

Sepistatud kolbventiilid
Eelised:
Kiire reageerimine: kevadise tagastamise mehhanism tagab kohese sulgemise õnnetusseisundis, et kaitsta peamisi seadmeid nagu turbiinid ja pumbad.
Sujuv voolukanal: madala takistuskoefitsient (umbes 0. 05) ja vooluhulk on 30% kõrgem kui tavalistel kontrollventiilidel.
Rakendused
Termiline energiatootmine: kõrgtemperatuuriga auru tagasivoolukaitse (vähem või võrdne 425 kraadi) auruturbiini auru ekstraheerimissüsteemis.
Naftakeemiline: vedela ammoniaagi ja söövitavate keskmise torujuhtmete ühesuunaline kontroll rafineerimisüksustes.
Küttevõrk: kõrgsurve aurutorustiku ohutu eraldamine ja tagasilöök.
