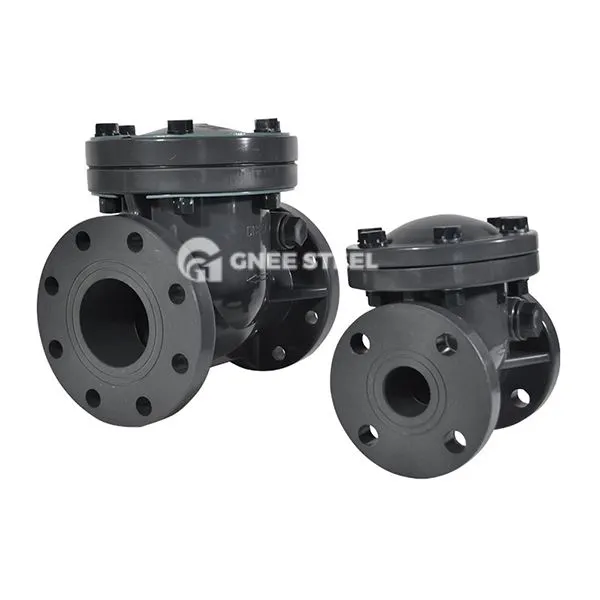

horisontaalne pöördekontrollventiil
Kirjeldus
Horisontaalne pöördekontrollventiil on automaatventiil, mis juhib klapi ketta keskmise ühesuunalise voolu avamiseks ja sulgemiseks. Klapi ketas pöörleb fikseeritud telje ümber läbi liigendimehhanismi, et blokeerida söötme vastupidine voog. See sobib horisontaalselt installitud torujuhtmesüsteemide jaoks. Klapi ketas pöörleb fikseeritud telje ümber läbi liigendimehhanismi, et blokeerida söötme tagasilöök. See sobib horisontaalselt installitud torujuhtmesüsteemide jaoks.
Tuumastruktuur
Klapi ketas ja liigend: klapi ketas on ketas või uksekujuline struktuur, millel on metalli või kummi/sünteetilise materjali tihenduspind, mis on kinnitatud klapi korpuse siseküljele läbi liigendi võlli 17.
Istmetihend: Pehme tihendiga istme struktuur (näiteks kumm või polütetrafluoroetüleen) võib parandada tihendus jõudlust ja kinnitatakse kinnitusdetailidega klapi korpuse külge, et vältida söötme erodeerumist ja välja kukkumist.
horisontaalne pöördeklapi spetsifikatsioon
|
Osanimi |
Materjalid (WCB) |
|
Keha |
ASTM A216 WCB |
|
Istmerõngas |
A 105+13 cr |
|
Ketas |
ASTM A216 WCB +13 Cr |
|
Käsivarre |
ASTM A216 WCB |
|
Pähkel |
ASTM a 194 2 h |
|
Käe tihvt |
ASTM A182 F6A |
|
Ikke |
ASTM A216 WCB |
|
Kapoti pähkel |
ASTM a 194 2 h |
|
Kapotipolt |
ASTM A193 B7 |
|
Polt |
ASTM A193 B7 |
|
Tihend |
304 leht+grafiit |
|
Kapott |
ASTM A216 WCB |
|
Silmapolt |
ASTM A181 |
horisontaalne pöördekontrollventiil
valimissoovitused:
Möödiad sisaldavad lisandeid: eelistage karbiidi tihenduspindade või filtritega mudeleid.
kõrge rõhk ja kõrge temperatuur
Kiire sulgemisnõuded: Vee haamri löögi vähendamiseks konfigureerimine lehtede vedrude või hüdrauliliste puhverkomponentide jaoks.
Rakendused
õli ja gaas:
Naftatorustike tagasilöök, kaevupea seadmete söötme eraldamine ja rafineerimisseadmed.
Keemiline ja elektriline võimsus:
Kõrgtemperatuuriga reaktorid, katla aurusüsteemid ja söövitav vedeliku juhtimine.
MunWaplat ja Industrial:
Veepumba väljalaskeavade, tulekaitse toruvõrgude ja reoveepuhast torude tagasilöök.
hooldus ja ettevaatusabinõud
Regulaarne ülevaatus
INSTALLATSIOONILISEGA
Spetsiaalsed töötingimused
