Roostevabast terasest krüogeensete kontrollventiilide kirjeldus
Roostevabast terasest krüogeenset kontrollventiili kasutatakse spetsiaalselt äärmiselt madala temperatuuriga keskkonnas, mille keskmine temperatuur on vähem või võrdne -40 kraadi (näiteks vedela hapnik, vedel lämmastik, veeldatud maagaas jne). See avab ja sulgeb klapi ketta automaatselt, et meedium ei voolata tagasi. See on krüogeense ladustamise ja transpordi, õhu eraldamise seadmete ja veeldatud gaasitorustike põhitohutuse kontrolli komponent.
Põhiparameetrid ja jõudlus
Kohaldatavad töötingimused:
Temperatuurivahemik: -196 kraad ~ +80 kraad (rakendatav ultra-madala temperatuuritingimustes, kui tihenduspind on PTFE/PCTFE).
Rõhuhinnang: PN16 ~ PN320 (kuni klassi 1500), mis talub vedela söötme faasi muutmise laienemisrõhku.
Kohaldatav söötme: vedel hapnik (lo₂), vedel lämmastik (LN₂), vedel argoon (LAR), veeldatud maagaas (veeldatud maagaasi) jne.
Struktuur ja tihendamine:
Klapi korpuse materjal: 304/316L roostevaba teras või 2205/2507 dupleksiteras, madala temperatuuri ja korrosioonikindlusega.
Sealing Design:
Klapi ketta tihenduspind keevitatakse koobaltipõhise sulami või kõva sulamiga, et tagada null leke -196 kraadi juures (lekkekiirus väiksem või võrdne 10 ppm).
Varustatud metallist lõõtsa kompensatsioonistruktuuriga, et takistada ventiili varre kahanemist madalal temperatuuril ja põhjustada tihendusrikkumist.
Roostevabast terasest krüogeensete kontrollventiilide spetsifikatsioon
|
ese |
ventiil |
|
Rakendus |
Tööstuslik kasutamine, veetööstus, leibkonna kasutamine |
|
Sadamasuurus |
Dn 10- dn2000 |
|
Garantii |
24 kuu |
|
Lähtekoht |
Hiina |
|
Henan |
|
|
Võimsus |
mitte ükski |
|
Meediumitemperatuur |
Kõrge temperatuur, madal temperatuur, keskmine temperatuur, normaalne temperatuur |
|
Kaubanimi |
Gnee |
|
Struktuur |
Kontroll |
|
Meedium |
Gaas, õli, vesi, kemikaal, aur |
|
Kohandatud tugi |
OEM, ODM, OBM |
|
Tarneaeg |
7-15 päevad |
|
Kate |
Kohandatud |
|
Kujundamine |
BS 1868 / API 6D / ASME B16.34 |
|
Lõppühendus |
Keermestatud, pistikupesa keevisõmblus |
|
Näost näkku |
ASME B16.10 |
|
Lõppkülg |
ASME B16.5 |
|
Katse |
API598 |
|
Sertifikaadid |
CE/ISO/SGS/MTC |
|
OEM/ODM/OBM |
Kohandatud |
|
Trimm |
Ss aisi 410 |

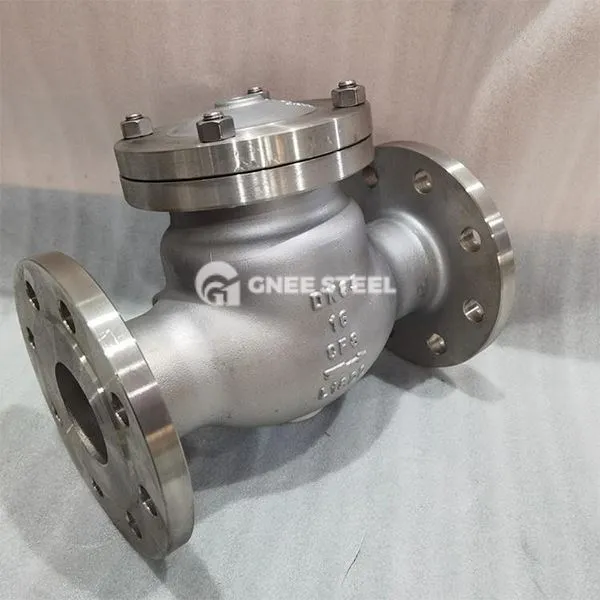

Roostevabast terasest krüogeensed kontrollventiilid
Rakendused
Liquefied Gaasi ladustamine ja transport:
Veeldatud maagaasi vastuvõtujaamad, vedelate hapniku/vedelate lämmastiku ladustamismahutite impordi- ja ekspordijuhtmed, et vältida keskmise tagasivoolu ja põhjustada seadmeid ülerõhu üle.
Krüogeensete paakide laadimis- ja mahalaadimissüsteem, et taluda vedela süsivesinike söötme madalat temperatuuri.
Õhu eraldamine ja keemilised seadmed:
Õhu eraldamise seadme vedela hapnikupumba väljalasketorustik peab vastama ISO 15848 krüogeense klapi standardile.
Krüogeense reaktori ringlussüsteem, mis sobib söövitavatele söötmetele, mis sisaldavad H₂ või CO₂.
