API 600 valatud terasest tõmbeventiili avamise ja sulgemise osa on värav. Värava liikumissuund on vedeliku suunaga risti. Väravaventiil saab olla ainult täielikult avatud või täielikult suletud; seda ei saa kasutada reguleerimiseks ega drosselimiseks. Väraval on kaks tihenduspinda ja kõige sagedamini kasutataval tõmbeventiilil on need kaks tihenduspinda, mis moodustavad kiilu. Kiilu nurk varieerub sõltuvalt klapi parameetritest, tavaliselt umbes 5 kraadi, kuid keskmise temperatuuri korral on see tavaliselt 2 kraadi 52'.
Toote spetsifikatsioon
| Nominaalne suurus | 2"~48" (DN50~DN1200) |
| Nominaalne rõhk | Klass 150–2500 (PN10–PN420) |
| Standard: | API 600, API 603, ASME B16.34, ASME B16.25 |
| Korpuse materjal | Süsinikteras, Roostevaba teras, Legeerteras, Duplex roostevaba teras |
| Lõpetage ühendus | RF, BW, RTJ, |
| Operatsioon | Manuaalne, pneumaatiline, elektriline, hüdrauliline |
Materjalide loetelu
| Osa nimi | Süsinikteras | Cr-Mo sulam | Madala temperatuuriga süsinikteras | Roostevaba teras |
| Keha | A216 WCB | A217-WC6 | A352-LCB | A351 CF8M |
| Kapott | A216 WCB | A217-WC6 | A352-LCB | A351 CF8M |
| Kiil | A216 WCB+CR13 | A217-WC6+HF | A352-LCB+CR13 | A351 CF8M |
| Vars | A182-F6a | Cr-Mo-V | A182 -F6a | A439 D-2 |
| Istme rõngas | A105+CR13 | A182-F11+HF | A350-LF2+CR13 | A182 F316L/ülekate |
| Varre tagaiste | A276-420 | A276-304 | A276-420 | A276 -420 |
| Kapoti tihend | Spiraalhaava grafiit+304) | |||
| Kapoti naast | A193-B7 | A193-B16 | A320-L7 | A193 B8 |
| Kapoti tihvti mutter | A194-2H | A194-7 | A194-4 | A194 -8 |
| Pakkimine | Grafiit | |||
| Nääre | A276-420 | A276-304 | A276-420 | A276 -316 |
| Nääre äärik | A216 WCB | A217-WC6 | A352-LCB | A351 CF8M |
| Eyepolt Pin | Süsinikteras | A276-420 | Süsinikteras | Roostevaba teras |
| Silmapolt | Süsinikteras | A193-B7 | Süsinikteras | A193-B8 |
| Silmuskruvi mutter | Süsinikteras | A194-2H | Süsinikteras | Roostevaba teras |
| Määrdeliitmik | Messing + teras | Roostevaba teras | ||
| Jooksevarrukas | ||||
| Moosimutter | Süsinikteras | |||
| Käsiratas | Tempermalm | Kõrgtugev malm | ||
| Käsiratta mutter | Süsinikteras | |||

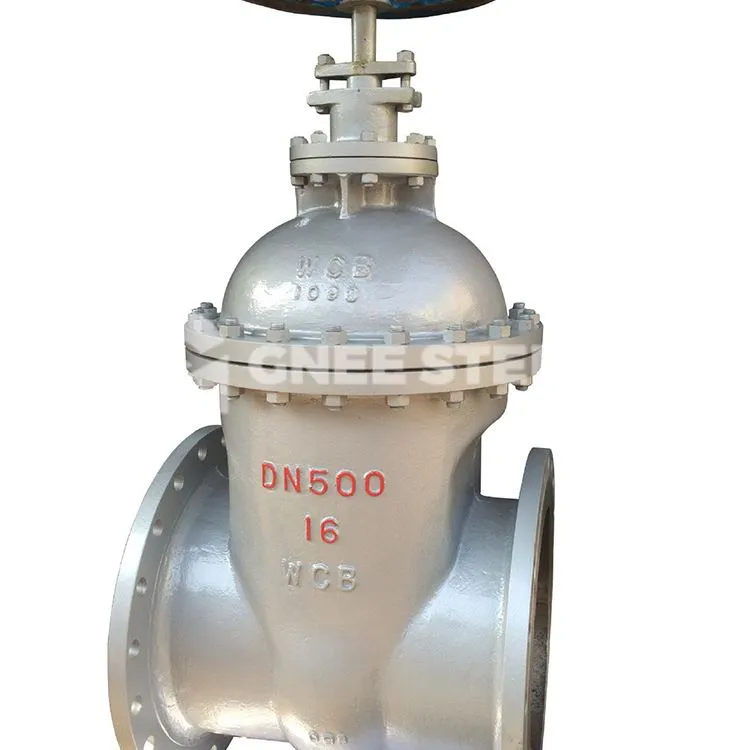

API 600 väravaklapp
KKK
K: Kas saate kinnitamiseks esitada koostejoonised?
V: Jah, saame joonised esitada 24 tunni jooksul.
K: Kas saate läbi viia klapikomponentide mittepurustavaid katseid?
V: Jah, saame teostada radiograafilist testimist, läbitungimistesti, ultraheli testimist, magnetosakeste testimist jne.
K: Kas me saame kvaliteedikontrolliks proove võtta?
V: Muidugi. Esitage toote mudeli number ja me valmistame proovi 7 päeva jooksul.
K: Kas saate aidata kohapealse hoolduse ja kasutuselevõtuga?
V: Jah, aitame hea meelega alati, kui meid vajate. Saame saata oma müügijärgse meeskonna probleemide lahendamiseks 14 päeva jooksul.
