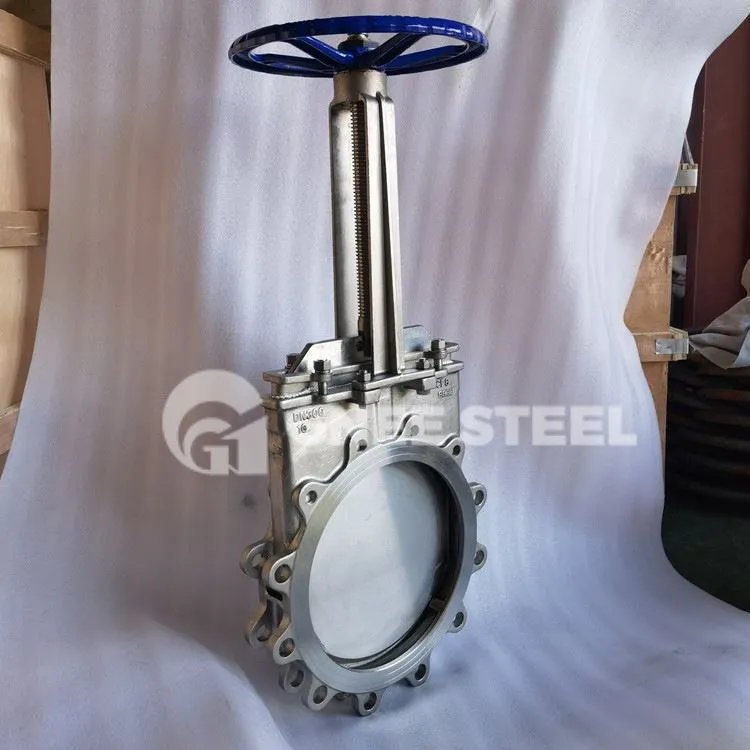

Süsinikterasest noavärava klapp on noatüüpi kaldlõikega lameda plaadiga klapiplaadi põhi, mille funktsioon on söötme ära lõikamine, nii et keskkond ei blokeeri klapi sulgurit. Seda ventiili kasutatakse tavaliselt tselluloosi, kivisöe tuha, keemiliste toorainete, kanalisatsiooni, toidu ja muude kandjate ringluse avamiseks ja sulgemiseks. Rõhuvahemikku kasutatakse tavaliselt 1,6 MPa piires, temperatuuri kasutatakse tavaliselt alla 120 kraadi, spetsiaalsete materjalide asemel võib kasutada ka kõrget temperatuuri.
Süsinikterasest noa väravaklapi spetsifikatsioon
| Nominaalsuurus | DN50 ~ DN600 |
| Surve reiting | PN6/PN10/PN16;CL150(PN20) |
| Töötemperatuur | -29 kraad ~150 kraadi |
| Omadused | Kiiresti lahti |
| Istme lekkeklass | MSS SP81-2001: D,AA |
| Korpuse materjal | WCB, CF8, CF8M jne. |
| Trimmi materjal | 16Mn+ENP+Stellite/304pihustamine Stellite/304nitrid/304+WC jne. |
| Tihendi materjal | PTFE, painduv grafiit |
Süsiniknuga väravaklapp
Süsinikterasest noavärava ventiili tihendamise juhised
1. Pehme tihendus (ühe- või kahesuunaline) temperatuur Alla 280C või sellega võrdne: kasutatav keskkond gaasi, vedeliku ja muu voolavuse jaoks, madala tihedusega gaas-vedel keskkond. Eelised: tugev tihendusvõime, ei leki seest ja väljast lihtne. Puudused: kokkupuude osakeste või kõrge temperatuuriga ainetega võib kahjustada tihendit.
2. Kõva tihend (ühe- või kahesuunaline) Temperatuur Alla 1000C või sellega võrdne: mitmesuguste tahkete ainete, tolmu, osakeste ja muu kõva kandja jaoks. Eelis: tugev kulumiskindlus. Puudused: halb tihendus, ei ole kohaldatav muu ja vedeliku ja muu kandja torustikule.
Nugavärava ventiili paigaldamine ja kasutamine
1. Enne paigaldamist tuleb kontrollida klapi õõnsust ja tihenduspinda ning mustus ega liiv ei tohi kleepuda;
2. Iga ühendusosa poldid tuleb ühtlaselt pingutada. 3;
3. kontrollige, et tihendiosad vajavad survet, mitte ainult selleks, et tagada tihendi tihendamine, vaid ka tagada, et värav avaneb paindlikult;
4. enne klapi paigaldamist peab kasutaja kontrollima klapi mudelit, ühenduse suurust ja tähelepanu keskmise voolu suunale, et tagada kooskõla klapi nõuetega;
5. kasutajad klapi paigaldamisel peavad reserveerima vajaliku ruumi klapiajamile;
6. ajami juhtmestik peab toimuma vastavalt elektriskeemile;
7. noa värava ventiili tuleb regulaarselt hooldada, mitte juhuslikku kokkupõrget ja väljapressimist, et mitte mõjutada tihendit.
