API 602 äärikuga väravaventiilid on äärikühendustega siibrid, mis on kõige levinum ühenduse tüüp. Äärikuga ventiilid on torujuhtmetes kasutamisel stabiilsed ja töökindlad, mistõttu sobivad need ideaalselt kõrgsurverakenduste jaoks. Äärikuga ventiili avamis- ja sulgemismehhanism koosneb väravast, mis liigub vedeliku suunaga risti. Väravaid saab ainult täielikult avada või täielikult sulgeda ning need ei sobi reguleerimiseks ega drosseliks. Väraval on kaks tihenduspinda, mis tavaliselt moodustavad kiilukuju, kusjuures kiilu nurk varieerub sõltuvalt klapi spetsifikatsioonidest, tavaliselt umbes 50 kraadi. See disain sobib kandjatele, mille temperatuur on kuni 252 kraadi Fahrenheiti.
API 602 sepistatud väravaventiili spetsifikatsioon
| Disaini standard | API 602. ASME B 16.34 |
| Rõhu/temperatuuri tabel | ASME B16.34 |
| Näost näkku Mõõtmed | VIHUN Standard |
| Testimisstandard | API 598 |
| Ääriku detailid | ASME B16.5 KUNI 4", DIN / BS ON JIS |
| Põkk-keevitatud otsa detailid | ASME B16.25 |
| Pesa keevisõmbluse detailid | ASME B16.11 |
| Kruvitud otsa detailid | ASME B1.20.1 |
| Suuruste vahemik | 1/2" - 4"(DN15 - DN100) |
| ASME klass | Klass 150 kuni 4500 |
| Materjalid | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Kärbib | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied või Hardfaced |
| Lõpeb | Äärikuotsad, põkk-keevitusots, pesaga keevisõmblus, kruvidega ots |
| Operatsioon | Käsiraamat |

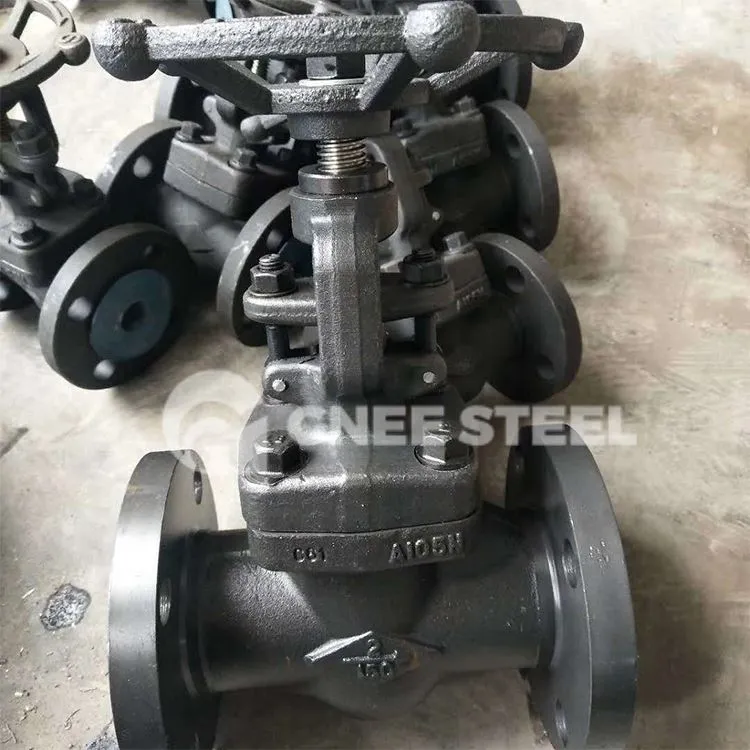

API 602 sepistatud terasest ventiil
Erinevus sepistatud terasest väravaklapi ja valatud terasest väravaklapi vahel:
Sepistatud terasest tõmbeventiilide kvaliteet on parem kui valatud terasest ventiilide kvaliteet. Need taluvad suuri löögijõude ning nende mehaanilised omadused, nagu plastilisus ja sitkus, on ka valatud terasdetailidega võrreldes paremad. Nende nimiläbimõõt on aga suhteliselt väike, üldiselt alla DN50.
Valatud terasest tõmbeventiilidel on suhteliselt madalam rõhk, mida kasutatakse tavaliselt nimirõhkudega, nagu PN16, PN25, PN40 ja 150 LB-900LB. Sepistatud terasest tõmbeventiilidel on suurem rõhk: PN100, PN160, PN320, 1500LB-3500LB jne.
Valatud terast kasutatakse peamiselt keeruka kujuga detailide valmistamiseks, mida on raske sepistada või mis nõuavad suurt tugevust ja plastilisust. Valamine hõlmab vedelvormimist, samas kui sepistamine on plastiline deformatsiooniprotsess. Sepistatud osad saavad kasu paremast sisestruktuurist, parematest mehaanilistest omadustest ja ühtlasest terastruktuurist. Kriitilised komponendid nõuavad nende eeliste tõttu sageli sepistamist, kuna valamine võib põhjustada kudede eraldumist ja struktuurseid defekte. Valamine on siiski kasulik keerukate kujundite vormimisel, kus sepistamine on ebapraktiline või kulukas.
