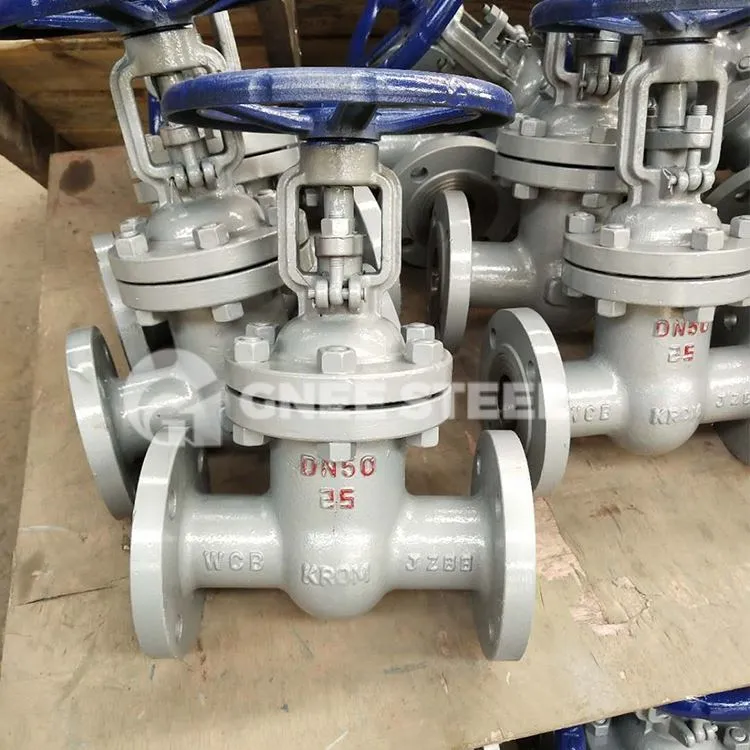

Süsinikterasest äärikventiil on laialdaselt kasutatav ventiil. Seda kasutatakse tavaliselt lõikamisseadmete jaoks, mille DN läbimõõt on suurem või võrdne 50 mm. Mõnikord kasutatakse väravaventiile ka väga väikese läbimõõduga lõikeseadmete jaoks. Laialdaselt kasutatav naftakeemiatööstuses, kergetööstuses, metallurgias, elektritootmises, veevarustuses ja drenaažis, paberitööstuses, laevaehituses, sõjatööstuses, toiduainetetööstuses, meditsiinis jne. Äärikventiile kasutatakse sageli kõrgsurvetorustike puhul.
Suurus: 2" kuni 48"
Rõhk:PN6 – PN160
Materjal:1.0619, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M ja CF8M
Disaini- ja tootmisstandard:DIN3352, EN558
Äärikute vaheline kaugus:DIN3202-F5/F7
Ühendatud vastavalt standardile:DIN2543-254, EN1092
Testi standard:API598, ISO5208
Käivitamine:võib hädaolukordadeks töötada kangi, käigukasti, pneumaatilise või elektrilise käsirattaga ajamiga
Keskmine:Klapp sobib mitmele keskkonnale, sealhulgas vesi, aur, õli, gaas, bensiin, lämmastikhape, äädikhape jne.
Töötemperatuur:alates -46ºC või -50ºC (roostevabast terasest konstruktsioonid) ja -29ºC (süsinikterasest konstruktsioonid) kuni 600 kraadi
| Peamiste osade spetsifikatsioonid ja materjalid DIN-äärikuga väravaklapp | ||
| 1 | Standard | DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 Ääriku puurimine toimub vastavalt standarditele DIN2501, BS4504 ja ANSI B16.1 PN10,PN16,PN25 |
| 2 | Tüüp | Äärikuga ots, sokkidega ots, mehaaniline liigend, mitte tõusev vars, tõusev vars |
| 3 | Keha | Kõrgtugev malm GGG40/50 või malmGG25 |
| Kiil | Kõrgtugev malm GGG40/50+EPDMNBR või metallist istmega | |
| Vars | roostevaba teras 2Cr13,SS304,SS316 | |
| Polt ja mutter | Süsinikteras tsingiga; kaetud või SS304,316 | |
| 4 | DN40-DN600 | DN40-DN600 |
| 5 | PN10, PN16, PN25 | PN10, PN16, PN25 |
| 6 | Vesi, õli, gaas jne | Vesi, õli, gaas jne |
| 7 | Sisemine ja välimine sulatatud epoksükattega min250um | Sisemine ja välimine sulatatud epoksükattega min250um |
| 8 | Pakendamine | Vineerist korpus |
