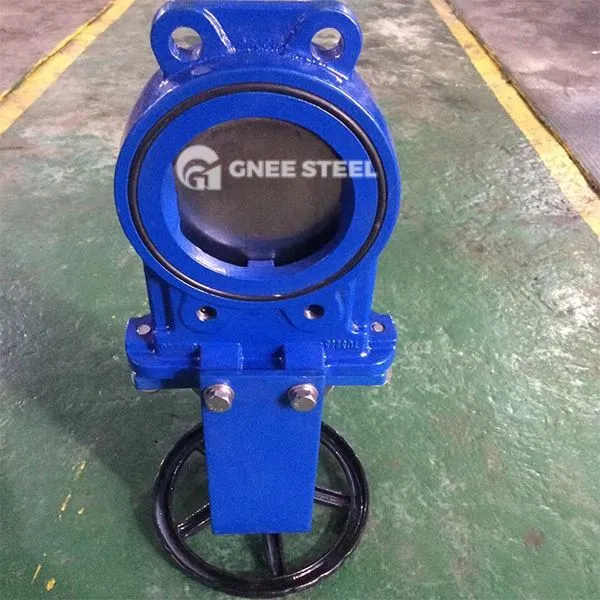

Manukas Raudnugavärava klapp

Kõrvalistele rauaga noavärava klapp on nuga tüüpi väravaklapp, mis on valmistatud plastist rauast. Sellel on noavärava klapi lõikevõime ning kõrgtugeva raua kõrge tugevus ja korrosioonikindlus. See sobib keskmise osakeste, kiudude või kõrge viskoossuse piirkontrolli jaoks. Selle värav on noakujuline või kiilukujuline struktuur ja liikumissuund on vedelikuga risti. Seda kasutatakse ainult täielikult avatud või täielikult suletud olekus ja ei saa voolu reguleerida.

Põhistruktuuri kujundamine

Klapi korpus ja materjal

Klapi korpuse valmistatud rauast (näiteks mudel PZ73X -10 q). Integreeritud konstruktsioonidisain välistab lekke riski ja parandab vastupidavust.

Värava põhi on tera (kiilunurk 5 kraad -50 kraad), mis võib katkestada lisandid, näiteks kiud ja sujuvad; Elastset väravat saab tihendi pinna kõrvalekalde kompenseerimiseks pisut deformeeruda.

Pitser ja sõidu

Tihenduspind on valmistatud karbiidi pinnast või PTFE -materjalist koos teraseplaadi tugijõuga, et saavutada aeglane sulguv tihend, vähendada tasapinna hõõrdumist ja pikendada kasutusaega. Toetab käsitsi, elektrilisi, pneumaatilisi või kaldus käikude draivi, et rahuldada erinevate töötingimuste automatiseerimisvajadusi.

Ameerika standard
Kujundus ANSI/AWWA C509
ASME B16 näost näkku mõõde. 10-2000 (ISO 3 seeria)
Äärik ja puurimine SME/ANSI B16 -le. 42-1998
Briti standard
Kujundus BS5163, BS5150
Näost näkku mõõde BS5163-le (ISO 3Series, ISO19 seeria)
Äärik ja puurimine BS4504 PART1 (EN1092)
Saksamaa standard
Kujundus DIN3352
Näost näkku mõõde DIN3202-le (F4: ISO 14 seeria; F5: ISO 15 seeria)
Äärik ja puurimine BS EN1092 -le



Manukas Raudnugavärava klapp



Eelised

• ‌ Rõie- ja rõhutakistus: kõrgtugeval raual on kõrge tõmbetugevus (parem kui tavaline malmist) ja kõva tihenemispind talub väga abrasiivset söödet (näiteks räbu ja paberimassi).
• ‌LOW voolutakistuse kujundus: voolukanal on täielikult avatud, madalrõhu langusega, mis sobib suurte voolu stsenaariumide jaoks.
• ‌Ehne hooldus: kompaktne struktuur, kerge kaal ja klapi korpuse kambrivaba disain vähendavad lisandite sadestumist ja vähendab hooldussagedust.

Rakendused

• ‌ Keskkonnakaitse ja reovee töötlemine: katkestage kiud ja tahked osakesed, et vältida torude ummistust (näiteks reovee juhtimine paberitööstuses).
• ‌Mining ja metallurgia: kontrollige kõrge viskoossusega või osakeste sisaldava söötme, näiteks läga ja muda transporti.
• ‌ Toidu- ja keemiatööstus: sanitaarkujundust saab kasutada läga või söövitava meedia jaoks (peab vastama materiaalse sertifitseerimisstandarditele).
