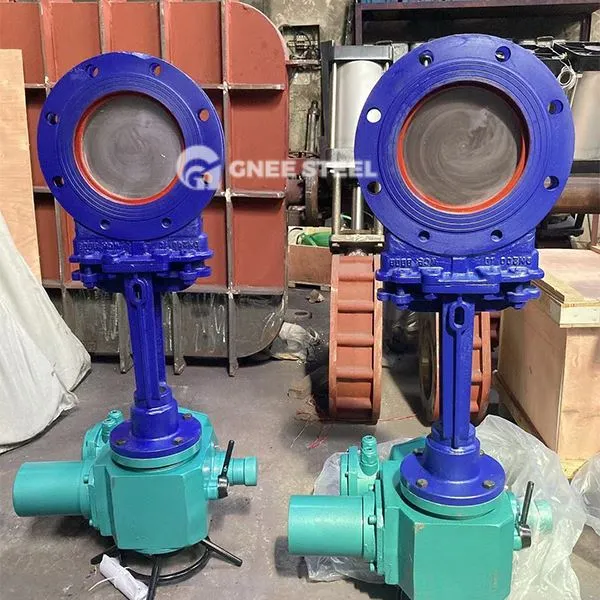

Elektriline aktiveeritud noavärava ventiilid Kirjeldus
Elektriline nugavärava klapp on klapp, mis kasutab värava liikumiseks vertikaalselt elektrit. Selle ava- ja sulgemisosad on noakujulised või kiilukujulised väravad. Liikumissuund on risti vedeliku voolu suunaga. Seda kasutatakse ainult täieliku või täieliku vedeliku väljalülitamiseks ja see ei saa voolu reguleerida.
Konstruktsioonikompositsiooni komponendid Valve Body: tavaliselt malmist, roostevabast terasest või sulami terasest valmistatud kambrivaba disain, et suurendada rõhutakistust ja korrosioonikindlust. Gate Plate: noakujuline või kiilukujuline struktuur, põhi on mõeldud terakujuliseks (5-kraadise -50-kraadise kiilunurga), mis võib kiudude, suspensioonide ja muu söötme katkestada; Elastset väravat saab tiheda pinna kõrvalekallega kohanemiseks pisut deformeeruda. Seali komplekt Elektriline ajami: integreeritud mootor, aeglustusmehhanism ja juhtimismoodul kaugjuhtimispuldide saavutamiseks.
Lisakujundus
Klapi varre pind on kulumise vältimiseks karastatud (näiteks kõva kroomitud plaadistamine); Mõned mudelid on ohutuse parandamiseks varustatud puhumisvastase klapi varre struktuuriga.
Tööpõhimõte
Avamine ja sulgemisprotsess
Riigi mehhanism:
ise sunning: kui suletakse, surub keskmine rõhk värava vastu klapi istet, moodustades tihendi (sobib madala rõhu stsenaariumide jaoks) .
toetatud tihendamine
Elektrilise nugavärava ventiilide spetsifikatsioon
|
Ese |
Elektrilise noavärava ventiilid | ||
|
Kohaldatavad standardid |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Suurusevahemik |
DN15 kuni DN200 |
||
|
Töörõhk |
10bar, 16bar, 20bar, 40bar, 64bar, klass 150, klass 300 |
||
|
Kehamaterjal |
Roostevaba teras 304/316/316L |
||
|
Möötme normaalse tüübi temperatuur |
-22 ℉ kuni 356 ℉ |
||
|
Kõrgtemperatuuri tüüp |
-22 ℉ kuni 842 ℉ |
||
|
Lõppühendus |
Äärik |
||
|
GATE klapi kerekujunduse standard |
API600 / DIN3352 / KS B2361 / GB / T 12234 |
||
|
Sobiv meedia |
Vesi, õhk, õli, gaas, aur, viljaliha jne. |
||
|
Pinge |
DC-12V, 24VAC-24V, 110 V, 220 V, 380 V |
||
|
Ajami tüüp |
Väljas oleval tüübil, modulatsioonitüüp või intelligentne tüüp |
||
|
Rakendus |
Toit ja jook, vesi ja reovesi, ülikerge vesi, magestamine, kemikaal, tekstiili-, farmaatsia-, paberimassi- ja paberi-, kaevandus-, katla- ja energiatööstus |
||
Elektrilised hakatud noaväravaventiilid
Valupunktid ja lahendused
Suure kulumise ja söövitava meedia väljakutsed
Pain punktid: Traditsioonilised ventiilid on läga ja söövitavates söötmetes kalduvad ja lekkeid.
Solutions: kasutage karbiidi tihenduspindu, PTFE katteid või kõigi metallistruktuure, et parandada kulumiskindlust ja korrosioonikindlust.
Osakeste/kiudude keskkonnaprobleemide blokeerimine
Pain punktid: kiud ja tahked osakesed võivad hõlpsalt ventiilide takerdumist või tihendi riket põhjustada.
Solutions: nuga tüüpi värava kujundus võib kiud lõigata ja tihendada tihenduspinna, et hoida voolukanalit takistamata.
Rõhu ja kõrge temperatuuriga keskkondade täitmise nõuded
Pain punktid: kõrge temperatuur ja kõrgrõhutingimused suurendavad tihenduspinna deformatsiooni riski.
Solutions: optimeerige kiilunurga kujundus (näiteks elastsed klapi istmed), hajutage rõhukoormust ja tagage tihendamise usaldusväärsus kõrgel temperatuuril.
Automaatimine ja kaugjuhtimisnõuded
Pain punktid: käsitsi töö on ebaefektiivne ja kõrge riskiga keskkonnas on vaja kaugsekkumist.
Solution: integreerige elektrilised ajamid, et toetada tsentraliseeritud juhtimist ja automaatset reguleerimist (näiteks voolu- ja rõhuparameetrid) ning parandada tööstussüsteemide luuretaset. Hoolduskulud ja seisakukahjud
Pain punktid: sagedased klapi tõrked põhjustavad tootmisliinide stagnatsiooni. Solution: modulaarne disain lihtsustab lahtivõtmise protsessi ja kulumiskindlad materjalid vähendavad hooldussagedust ja vähendavad põhjalikke kasutamiskulusid.
Rakendused
Keskkonnakaitse ja reovee töötlemine: katkestage kiudaineid ja tahkeid lisandeid, et vältida torujuhtme ummistamist.
MINING JA METALLURGY: kontrollige kõrge viskoossusega või osakeste sisaldava söötme, näiteks läga ja muda, transporti.
Keemiline ja toidutööstus: söövitava meedia sanitaardisain või vedeliku majutamise kõrglisus (peab vastama materjali sertifitseerimisstandarditele) .
