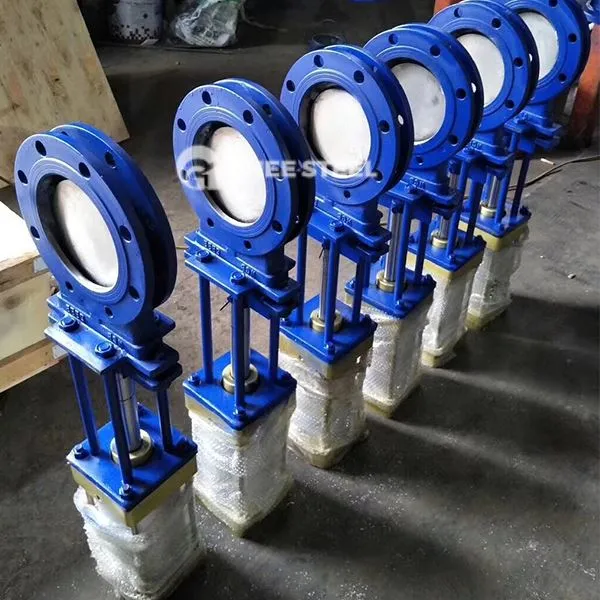

Pneumaatiline aktiveeritud noavärava ventiilid

Pneumaatiline noavärava klapp on suruõhu juhitud klapp. Selle ava- ja sulgemisosad on kiilukujulised või noakujulised väravad. Värava liikumise suund on vedeliku voolu suunaga risti. Tavaliselt kasutatakse seda täielikult avatud või täielikult suletud vedeliku juhtimisstsenaariumides.

Struktuurne kompositsioon

Põhikomponendid

Pneumaatiline täiturmehhanism: asus klapi ülaosas, juhib kolvi liikumist läbi suruõhu, et juhtida klapi vars tõusu või kukkumist või pöörlemist.

Värav: jagatud jäigaks integreeritud väravaks või elastseks kiiluväravaks (seda võib tihenduspinna hälbega kohanemiseks pisut deformeeruda) on tihenduspind sageli kavandatud 50 -kraadise kiilunurgaga, et suurendada tihendus jõudlust.

Klapi korpus ja tihenduspind: klapi korpus on enamasti malmist, roostevabast terasest või sulami terasest ning tihenduspind võtab kulumiskindluse parandamiseks kasutusele karbiidi pinnakatte või pihustamise protsessi.

Klapi vars: pind on karastatud (näiteks kõva kroomplaatimine), toetab tõstmist või pöörlevat liikumist ja mõned mudelid on varustatud puhuvastase disainiga.
‌
Lisakomponendid‌
Solenoidventiil (topelttoimeliste mudelite jaoks), vedru (lähtestamine ühetoimeliste mudelite jaoks), pakkimisnääre, tihendus tihendi jne .‌

Tööpõhimõte‌
‌Single-Acting Type‌: kui õhuallikat pole, surub vedru kolvi klapi sulgemiseks (tavaliselt suletud) või avama klapp (tavaliselt avatud); Pärast suruõhu kasutuselevõttu ületab kolb vedrujõu ja liigub vastupidises suunas‌. ‌Double-toimeline tüüp



Pneumaatiline noavärava ventiilid



Omadused
‌ Performance ‌
Isesuhendav disain võetakse kasutusele ja värav surutakse keskmise rõhu abil klapi istmega kõrge tihendustasemega.
‌ korrosioonikindlus‌
Klapi korpuse ja tihenduspinna materjalid taluvad läga, kiudaineid või söövitavaid sööde.
‌Compact Struktuur‌
Nugakujuline värava kujundus sobib keskmise osakeste või viskoossete söötmetele, väikese voolutakistusega ja seda pole kerge ummistada.
‌Automatsiooni kontroll‌
Toetab kaugjuhtimispuldi, seda saab integreerida automatiseerimissüsteemi ja sellel on kiire reageerimiskiirus.

Rakendused

• ‌Keemiline/keskkonnakaitse
• ‌Metallurgia/kaevandamine‌: läga, muda või kõrge viskoossusega vedelike transpordikontroll.
• ‌SeWage'i töötlemine‌: katkestage reovee kiud ja kindlad lisandid.
• ‌ FOOD/FARMATUUTILID‌: sanitaarventiile kasutatakse vedeliku kõrgtasemel (vajalik spetsiaalne materjali sertifikaat)
