Valatud terasest paralleelne liugvärava klapp

‌Baasilised parameetrid‌

‌Nominaalne rõhk
‌DIMEETORI RAHK‌: Standardmudelid toetavad DN15 ~ DN1600‌, spetsiaalset kohandamist saab laiendada DN1400 -le ja kõrgemale.
‌

Standard spetsifikatsioonid‌

‌Design ja Manufacturing‌: järgige standardit ‌GB/T 12234-2007 ‌ Klapi korpus on valmistatud valatud terasest (näiteks WCB). Konstruktsiooni pikkus vastab ‌GB/T {12221-2005 ‌ ja ferge ühendus rakendatakse vastavalt ‌gb/t9113‌.
‌Sealing Test‌: vastavalt ‌GB/T 13927-2008 ‌ ‌ Vastavalt sellele, et nulllekke tagamiseks viiakse läbi kõrgsurve tihendamine.

Struktuurilised omadused ja jõudluse eelised

Põhiprojekt

Värava vorm: paralleelne kahevärava struktuur (ühevärav või kahevärav), rauapõhine sulam või stelliidi koobaltipõhine kõva sulam keevitatakse tihenduspinnale ja kulumiskindlus paraneb enam kui 50%.
Tihendi konfiguratsioon: metalli mitte-metalli komposiittihend: näiteks polütetrafluoroetüleeni tihend ja nitriil kummi O-rõnga kombinatsioon, millel on nii korrosioonikindlus kui ka elastne tihendusvõime.
Enese pingutav tihendus: kui suletakse, surutakse värav keskmise survega klapi istme vastu, et vähendada välise jõu sõltuvust.

Tulemuslikkuse eelised

Madala voolutakistus: täis läbimõõduga sirgjooneline voolukanal, rõhukaotus on ainult 1/3 sama kaliibriga stoppklapist, mis sobib suurte voolu stsenaariumide jaoks.
Vastav võime: värava liikumise trajektoori disain väldib tahkete osakeste sisenemist, tihenduspind ei ole kergekäeliselt kriimustatud ega erodeerunud ning kasutusaega pikendatakse.
Paindlik töö: kasvav varrestruktuur (tõstmise vars) vastab trapetsikujulise keermestatud varrega, mis toetab käsitsi, elektri- või pneumaatilist ajamit ning ava- ja sulgemismoment vähendatakse 30% võrra

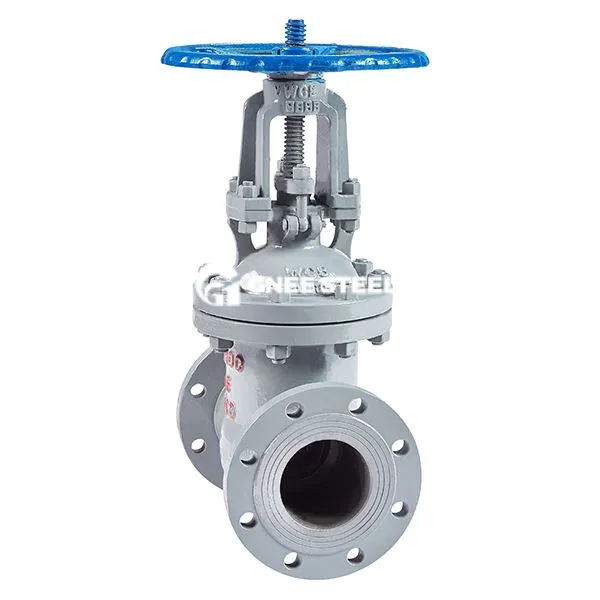

Valatud terasest paralleelne liugvärava klapp



Rakendused ‌

‌Energia ja keemiatööstus‌: Katla aurutorustikud, kõrge temperatuuri ja kõrgrõhu reaktorite väljalaskeavad, mis taluvad vähem kui 600 -kraadise tingimusega või võrdselt. ‌

Nafta ja gaasi transport‌: Maagaasi ja veeldatud naftagaasitorustikud, korrosioonivastased katted kasutatakse matmise vastupidavuse suurendamiseks. ‌

Kaevandamine ja keskkonnakaitse‌: lägapumba väljalaskeavad, reoveepuhastussüsteemid, mis sobivad kiudainete jaoks või granuleerivaks söötmeks. ‌

Valikupunktid‌ ‌Seali tüüp‌: ‌

Kõva tihend ‌

Pehme tihend ‌

Ajamirežiim ‌

Paigaldus- ja hooldusspetsifikatsioonid ‌

Paigaldusnõuded‌ ‌voolu suund ja kehahoiak: horisontaalne paigaldamine tagab värava vertikaalse liikumise ja klapi korpuse nool on kooskõlas söötme voolu suunaga; Maa-aluse paigaldamise jaoks on vaja reserveerida klapi ja teha korrosioonivastast ravi. ‌ ‌ ‌ polti eelneva ‌: Äärikuühendused tuleb tihendada ühtlaselt diagonaalselt, et vältida lekkeid, mis on põhjustatud ebaühtlasest jõust tihenduspinnal ‌.
Hooldusstrateegia ‌

Puhastage ventiiliõõne sette regulaarselt ja kontrollige tihenduspinna kulumist (asendage, kui see ületab 1 mm) ‌.
Klapi varre määrdetsükkel on väiksem või võrdne 6 kuud ning kõrge temperatuuriga keskkonnas tuleks kasutada kõrge temperatuuriga vastupidavat rasva ‌
