Sepistatud teras ANSI 300 väravaklapi kirjeldus
rõhu ja materjal
Pressure tase
Vali kehamaterjal
Läbimõõt ja ühendus
Läbimõõt katted dn15 ~ dn50 (NPS ½ "~ 2"), toetab Flange Connection (ANSI B16.5) ja Socket keevitus/keermestatud ühendus.
Struktuurilised ja jõudluse eelised
Põhiprojekt
Kapoti tüüp: poltidega kapott (kumer ja nõgus pitser), keevitatud kapoti (niit + keevitamine) ja iseseisva kapoti (eelistatud kõrgsurve tingimuste jaoks).
Tihendi komponendid:
Kõva tihend: stelliidisulamist kattega, osakeste sisaldava söötme suhtes (näiteks läga, aur).
Pehme tihend: PTFE või painduv grafiit, mis sobib puhta vedelike jaoks (vesi, õli).
Esinemisomadused
Madala voolutakistus: täis läbimõõduga sirgjooneline voolukanal, rõhukaotus on ainult 1/3 sama kaliibriga stoppklapist, mis sobib suurte voolu stsenaariumide jaoks.
Pikk eluiga: klapi vars on karastatud/kroomitud pinnaga ning kulumiskindlus ja korrosioonikindlus on märkimisväärselt paranenud.
Lihtne käitatav: kasvav varre struktuur sobib trapetsikujulise keermestatud klapi varrega, ava- ja sulgemismoment vähendatakse 30%ja see toetab manuaalset/elektrit.
Sepistatud teras ANSI 300 väravaklapi spetsifikatsioon
|
ese
|
ventiil
|
|
Rakendus
|
Nafta- ja gaasi-, nafta- ja gaasitööstus, Peemiline, keemiline töötlemine, farmaatsiatooted, toit ja joogid, veepuhastus ja palju muud.
|
|
Sadamasuurus
|
DN50 ~ DN1500mm
|
|
Garantii
|
24 kuud
|
|
Lähtekoht
|
Henan, Hiina
|
|
Võimsus
|
Elektri-
|
|
Meediumitemperatuur
|
Normaalne temperatuur, kõrge temperatuur, madal temperatuur
|
|
Kaubanimi
|
Gnee
|
|
Struktuur
|
Värav
|
|
Meedium
|
nafta ja gaas, aur, vesi.
|
|
Kohandatud tugi
|
OEM, ODM, OBM
|
|
Kehamaterjal
|
Sepistatud süsinikteras, sepistatud CF8/CF8M roostevaba teras
|
|
Pallimaterjal
|
Sepistatud süsinikteras, sepistatud CF8/CF8M roostevaba teras
|
|
Varsmaterjal
|
Sepistatud roostevabast terasest jne.
|
|
Istmematerjal
|
PTFE või metallitihend stelliidiga, volframkarbiid
|
|
Lõppühendus
|
Äärik, keevitatud, pistikupesa keevisõmblus ja keermestatud
|
|
Kujundusstandard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Sertifikaadid
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 ühik
|

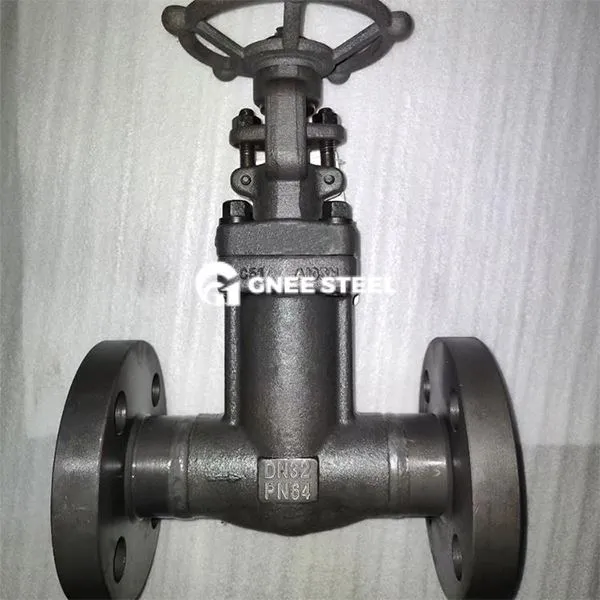

Sepistatud teras ANSI 300 väravaklapp
