Paralleelne plaadivärava klapp

Paralleelne plaadiväravaventiil on lõiguklapi värav ja istme paralleelne liikumine läbi värava vertikaalse lifti, et saavutada torujuhtme vedeliku juhtimise avamine ja sulgemine, mis sobib nafta, maagaasi, kemikaalide ja muude tööstusharude jaoks, kõrgrõhk, kõrge vooluhulk või lisandit sisaldav meedium. Selle disain järgneb GB/T 12234 ja API 600 standarditele ning südamiku struktuur sisaldab paralleelset väravat, istet ja ajamit.

Struktuuriline

• Väravaplaat liigub klapi istmega paralleelselt:

Paralleelne kontakt värava ja istmetasapinna vahel, madal hõõrdumine avamise ja sulgemise ajal, hõlpsasti töötav.
Automaatse tihendamise saavutamiseks kahekordse värava struktuur läbi vedru või ülemise kiilu kujunduse, et suurendada tihendus jõudlust madalrõhu tingimustes.

• Pitseri kujundus:

Komposiittihend: metalli kõvatihend (nt stelliitide sulam) ja pehme tihendi (kummi/PTFE) kombinatsioon, kohanege rõhu kõikumiste ja temperatuurimuutustega.
Eemaldatav istmekujundus tihendamiseks või tihendamiseks.

• Täitur:

Tugi käsiraamatu, elektrilise või pneumaatilise draivi, avatud varre struktuuriga on lihtne avada ja sulgemise olekut jälgida, tume varre struktuur säästab ruumi.

Spetsifikatsioon

Nominaalne läbimõõt (DN): DN50 ~ DN1200 (ühine vahemik), täielik töidikujundus voolutakistuse vähendamiseks.
Rõhureiting:
Ameerika standard: klass 150- klass2500 (kuni 42MPa).
Euroopa standard: pn 10- pn420.
Ühendus: äärik (ANSI/DIN standard) või keevitamine, mis sobib kõrgsurve torustikusüsteemide jaoks.

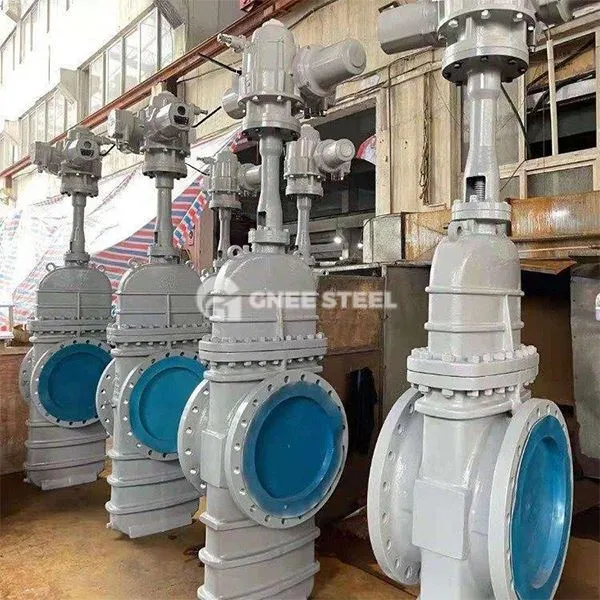

Gnee paralleel plaadivärava klapp



Eelised

• Kõrge tihendi jõudlus:

Topeltvärava elastne kompensatsioon või kevadise eelkoormus, lekkeklass VI (null leke).

• Madal voolutakistus ja kõrge vooluhulk:

Läbilaskv voolutee disain madala rõhu langusega, mis sobib suure voolu stsenaariumide jaoks, näiteks pikamaatorustikud.

• Vastupidavus ja lihtne hooldus:

Pinna tihenemise töötlemine (nitrimine/volframi karbiidi pihustamine), kulumiskindlus on paranenud, pikk kasutusaja.
Klapi istme saab veebis asendada, vähendades hoolduskulusid.

• Tugev kohanemisvõime:

Temperatuurivahemik: -196 kraad (sügav külm) kuni +550 kraadi (kõrge temperatuuriga aur).
Keskkonna ühilduvus: toornafta, maagaas, happe- ja leeliselised lahused, osakesi sisaldavad suspensioonid jne.

• Pitseri usaldusväärsus:

Komposiittihendi disain ei taga lekkeid nii kõrgsurve kui ka madala rõhu töötingimustes ning vastab API 598/GB/T 13927 standarditele.

• Majandus:

Madal voolutakistus vähendab energiatarbimist, eemaldatav klapi iste vähendab hoolduskulusid.

• Töötingimuste kohanemisvõime:

Vastupidav äärmuslikele temperatuuridele, korrosioonile ja osakeste küürimisele, hõlmates keerulisi tööstusstsenaariume.
