Sepistatud terasevärava klapi kirjeldus
Sepistatud terasest väravaventiil on klapp, mis realiseerib keskmise sisse- ja väljapoole värava vertikaalse liikumise abil. Selle ava- ja sulgemisosad on väravad ning liikumise suund on vedelikuga risti. See toetab ainult täielikku avamist või täielikku sulgemist ega suuda voolu reguleerida.
Tihendusmeetod: värav ja klapi iste surutakse kiilukujuliste või paralleelsete tihenduspindadega, tuginedes tihendi surumiseks välisele jõule. Lõpetamisel on nulllekke tagamiseks vaja täiendavat rõhku.
Sõiduvorm: toetab käsitsi, pneumaatilisi, elektrilisi või hüdraulilisi töösid, mis sobib kõrge rõhu jaoks (klass 150–2500) ja kõrge temperatuur (-29 kraad ~ 550 kraadi) töötingimusi.
Konstruktsioonitüüp ja materiaalsed omadused
Pinnavorm
Kiiluvärava ventiil: värav on kiilukujuline ja tihenduspind on teatud nurga all vertikaalse keskjoonega, mis sobib kõrgsurve erinevuste söötmeks;
Paralleelväravaventiil: topeltvärav paralleelne struktuur, tihendamine saavutatakse kevadise eelmise pingutamise teel, mida kasutatakse enamasti osakeste sisaldava söötme jaoks.
Materjalivalik
Vali korpus ja värav: tavaliselt kasutatav sepistatud teras (A105, A216 WCB), roostevabast terasest (F304/F316) või sulami terasest (F11/F22), võttes arvesse nii rõhutakistust kui ka korrosioonikindlust; Riigipinna töötlemine
Sepistatud terasevärava klapi spetsifikatsioon
|
ese |
ventiil |
|
Rakendus |
Tööstuslik kasutamine, veetööstus, leibkonna kasutamine |
|
Sadamasuurus |
Dn 10- dn1000 |
|
Garantii |
24 kuu |
|
Lähtekoht |
Hiina |
|
Henan |
|
|
Võimsus |
Käsitsi, elektriline, pneumaatiline, hüdrauliline |
|
Meediumi temperatuur |
Madal temperatuur/kõrge temperatuur/normaalne temperatuur/söödetemperatuur |
|
Kaubanimi |
Gnee |
|
Struktuur |
Parandatud ja ujuv kuuliklapp |
|
Meedium |
Gaas, õli, vesi, aur |
|
Kohandatud tugi |
OEM, ODM, OBM |
|
Tarneaeg |
7-15 päevad |
|
Kate |
Kohandatud |
|
Funktsioon |
Puhumisventiil, reljeefventiil, atmosfääriventiil, möödavooluklapp |
|
Klapi korpus |
Sepistatud keevitus |
|
Kehamaterjal |
304, 304L, 316L |
|
Standard |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Sadamasuurused |
Täispuhumine ja vähendatud puur |
|
Rakendusväljad |
Vesi, nafta ja maagaas |
|
Disain ja tootmine |
BS6364, MESC SPE77/200, JB/T7749 |
|
Tuleohutu kujundus |
API607, API 6FA |
Eelised ja piirangud
| Tingimused | Eelised | piirang |
|---|---|---|
| Fluidne resistentsus | Kui täielikult avatakse, on voolukanal sirge, minimaalse takistusega, sobib suurte voolutingimuste jaoks. | Konstruktsioon on pikk ja võtab paigaldamiseks palju ruumi. |
| Sealing | Sunnitud tihendi disain võib kohaneda kõrgsurvekeskkonnaga (kuni 42MPa) | Hõõrdumine tihenduspinnal avamise ja sulgemise ajal võib kergesti põhjustada kriimustusi, mis võib pärast pikaajalist kasutamist põhjustada lekkeid. |
| Hoolduskulud | Sepistatud terasmaterjal on kõrge temperatuuri ja kõrgrõhu suhtes vastupidav ning sellel on pikk kasutusaega | Topelt tihenduspindade töötlemine ja jahvatamine on keeruline ning klapi korpus tuleb hoolduseks lahti võtta. |

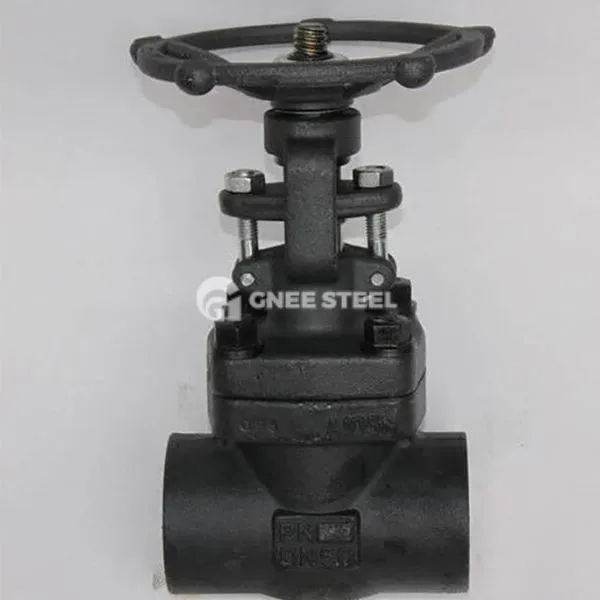

Gnee sepistatud terasest väravaklapp
